Instrukcja montażu anteny telewizyjnej Matchmaster 03MM-DR3018 VHF
Kompletny przewodnik instalacji anteny telewizyjnej VHF Matchmaster 03MM-DR3018. Dowiedz się, jak poprawnie złożyć elementy, przygotować przewód koncentryczny, zamontować złącze typu F oraz ustawić antenę w kierunku nadajnika.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera szczegółowe wytyczne dotyczące montażu i instalacji anteny telewizyjnej VHF Matchmaster 03MM-DR3018. Proces obejmuje rozkładanie elementów konstrukcyjnych, przygotowanie kabla koncentrycznego, montaż złącza typu F oraz finalne ustawienie anteny na maszcie w kierunku nadajnika.
Montaż elementów anteny

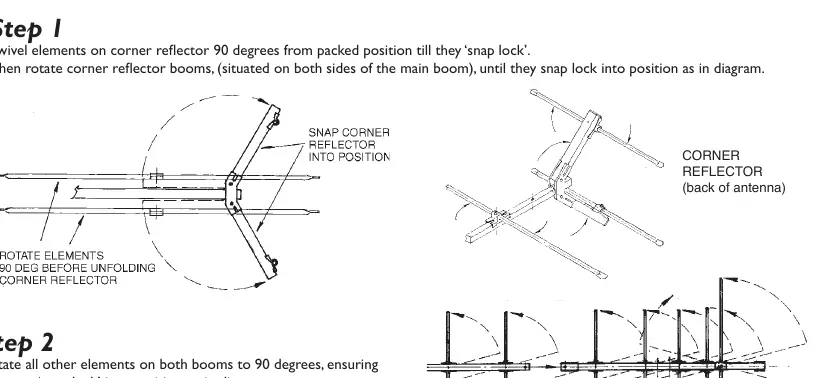

- Rozłóż elementy reflektora narożnego pod kątem 90 stopni, aż usłyszysz kliknięcie blokady. Następnie obróć ramiona reflektora po obu stronach głównego wysięgnika do pozycji zablokowanej.
- Obróć pozostałe elementy na obu ramionach o 90 stopni, upewniając się, że są poprawnie zablokowane.
- Połącz dwie sekcje anteny zgodnie z rysunkiem.
- Przymocuj zakrzywiony dipol do dolnej części wysięgnika pod kątem 90 stopni.
Przygotowanie kabla i złącza
- Przytnij dostarczoną gumową uszczelkę i nasuń ją na kabel.
- Zdejmij izolację z kabla koncentrycznego (zgodnie z wymiarami: 6 mm dla izolacji środkowej i 6 mm dla oplotu).

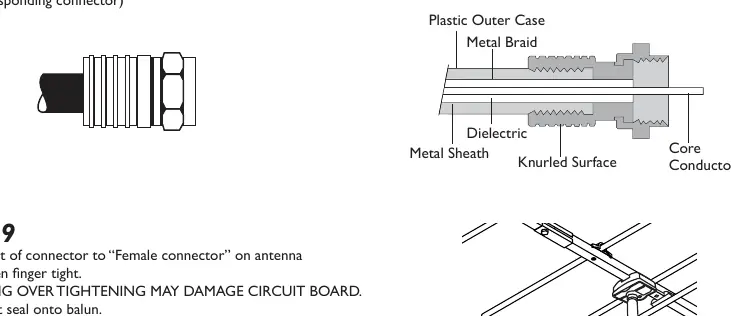

- Nałóż złącze typu F na kabel, upewniając się, że oplot jest płasko ułożony.
- Wsuń kabel do złącza i dokręcaj zgodnie z ruchem wskazówek zegara, aż dielektryk zrówna się z dolną nakrętką. Środkowy przewodnik powinien wystawać 2-3 mm poza nakrętkę.
- Przykręć złącze do gniazda antenowego, dokręcając wyłącznie ręcznie. Uwaga: zbyt mocne dokręcenie może uszkodzić płytkę drukowaną.
Instalacja na maszcie
Zamontuj antenę na maszcie za pomocą śruby typu U. W obszarach o polaryzacji pionowej można zastosować opcjonalny uchwyt 11MM-SM1-15 (sprzedawany oddzielnie). Skieruj antenę w stronę nadajnika i obracaj nią, aby uzyskać najlepszą jakość sygnału. Zabezpiecz kabel do masztu za pomocą taśmy izolacyjnej odpornej na promieniowanie UV lub opasek kablowych, aby uniknąć uszkodzeń spowodowanych wiatrem.
Dane techniczne i kompatybilność
- Zalecany kabel: RG6 z folią aluminiową i oplotem aluminiowym.
- Kompatybilność cyfrowa: stosować rozdzielacze typu F (np. 07MM-GM02, 07MM-GM04) lub gniazda (np. 05MM-WP01, 05MM-WP11).
- W przypadku bliskości nadajnika zaleca się użycie przewodu DA-FLY2M Quad shield w celu uniknięcia zakłóceń.
- Kontakt serwisowy: Matchmaster TV Reception Systems, infolinia Australia: 1800-237425, Nowa Zelandia: 0800-237425.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Uszkodzenie płytki drukowanej anteny
Złącze typu F należy dokręcać wyłącznie ręcznie. Nadmierna siła może spowodować trwałe uszkodzenie.
Zakłócenia sygnału w pobliżu nadajnika
Zastosuj przewód typu Quad shield (np. DA-FLY2M), aby zredukować zakłócenia.
Uszkodzenie kabla przez wiatr
Zabezpiecz kabel do masztu za pomocą taśmy lub opasek odpornych na promieniowanie UV, aby zapobiec jego obijaniu się.
Przed użyciem
- Sprawdź, czy posiadasz kabel RG6 z folią i oplotem aluminiowym.
- Upewnij się, że masz odpowiednie złącza typu F.
- Przygotuj narzędzia do cięcia i zdejmowania izolacji z kabla.
- W przypadku polaryzacji pionowej sprawdź dostępność uchwytu 11MM-SM1-15.
- Zweryfikuj kierunek nadajnika przed montażem na maszcie.
Parametry w praktyce
- Złącze typu F
- Standardowe złącze gwintowane używane w instalacjach antenowych.
- Polaryzacja pionowa
- Specyficzny sposób montażu anteny wymagany w niektórych lokalizacjach, wymagający dodatkowego uchwytu.
Ilustracje i schematy
- Krok 1-2: Pokazuje mechanizm blokujący elementy reflektora i ramion.
- Krok 6-8: Ilustruje precyzyjne zdejmowanie izolacji z kabla i montaż złącza F.
- Krok 11: Pokazuje sposób mocowania anteny do masztu i orientację względem nadajnika.
Zgodność modelu
- Antena jest kompatybilna z cyfrowymi rozdzielaczami typu F (07MM-GM02, 07MM-GM04).
- Kompatybilna z gniazdami ściennymi typu F (05MM-WP01, 05MM-WP11).
