Instrukcja montażu uchwytu biurkowego do monitora SIIG 04-1418A
Kompletny przewodnik instalacji uchwytu biurkowego SIIG 04-1418A. Dowiedz się, jak zamontować ramię, wyregulować napięcie sprężyny dla monitorów o wadze od 2 do 20 kg oraz poprawnie zarządzać okablowaniem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Uchwyt biurkowy SIIG 04-1418A przeznaczony jest do monitorów o przekątnej do 49 cali i wadze od 2 kg do 20 kg. Przed montażem upewnij się, że blat biurka ma odpowiednią grubość (zakres 25-60 mm). Kluczowym elementem jest poprawne wyregulowanie napięcia ramienia w zależności od wagi monitora, aby zapewnić stabilność i płynną regulację wysokości.
Elementy zestawu
- Płyta VESA (A)
- Śruby M5x30 (B)
- Klucze imbusowe (#3, #4, #6)
- Ramię monitora (E)
- Podstawa z zaciskiem (F)
- Śruby M4x10 (H)
- Elementy montażowe (I, J)
Montaż uchwytu
- Instalacja zacisku: Zamontuj podstawę (F) do krawędzi biurka. Użyj klucza #6, aby dokręcić śruby równomiernie po obu stronach. Nie dokręcaj śrub jednostronnie do końca.
- Instalacja podstawy: Zamocuj ramię na podstawie zgodnie z rysunkiem.
- Montaż ramienia: Połącz ramię (E) z podstawą.
- Montaż płyty VESA: Przykręć płytę VESA (A) do monitora za pomocą śrub (H). Obsługiwane standardy to 75x75 mm oraz 100x100 mm.
Regulacja napięcia
Regulacja napięcia jest niezbędna do poprawnego działania mechanizmu sprężynowego:
- Dla monitorów poniżej 3 kg: Użyj klucza #6, aby zmniejszyć napięcie (kierunek minus).
- Dla monitorów od 3 kg do 15 kg: Użyj klucza #6, aby zwiększyć napięcie (kierunek plus).
- Dla monitorów do 20 kg: Użyj klucza #6, aby ustawić napięcie na maksymalną wartość (oznaczenie 15-20 kg).
Regulacja nachylenia i obrotu
Użyj klucza imbusowego #4, aby dokręcić lub poluzować śruby regulacyjne w przegubach monitora, co pozwoli na ustawienie pożądanego kąta nachylenia (tilt) oraz obrotu (rotate).
Zarządzanie kablami
Uchwyt posiada wbudowane kanały na kable. Zdejmij osłony z ramienia, poprowadź przewody wewnątrz i załóż osłony z powrotem, aby zapewnić estetyczny wygląd stanowiska.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada lub samoczynnie unosi się do góry
Należy wyregulować napięcie sprężyny gazowej za pomocą klucza imbusowego #6 zgodnie z wagą monitora.
Zacisk podstawy nie trzyma się stabilnie blatu
Upewnij się, że obie śruby zacisku są dokręcane równomiernie. Nie dokręcaj tylko jednej strony.
Przed użyciem
- Sprawdź, czy waga monitora mieści się w przedziale 2-20 kg.
- Upewnij się, że blat biurka ma grubość od 25 mm do 60 mm.
- Sprawdź, czy rozstaw otworów VESA w monitorze to 75x75 mm lub 100x100 mm.
- Przygotuj klucze imbusowe dołączone do zestawu.
Parametry w praktyce
- Standard VESA
- Kompatybilność z otworami 75x75 mm oraz 100x100 mm.
Ilustracje i schematy

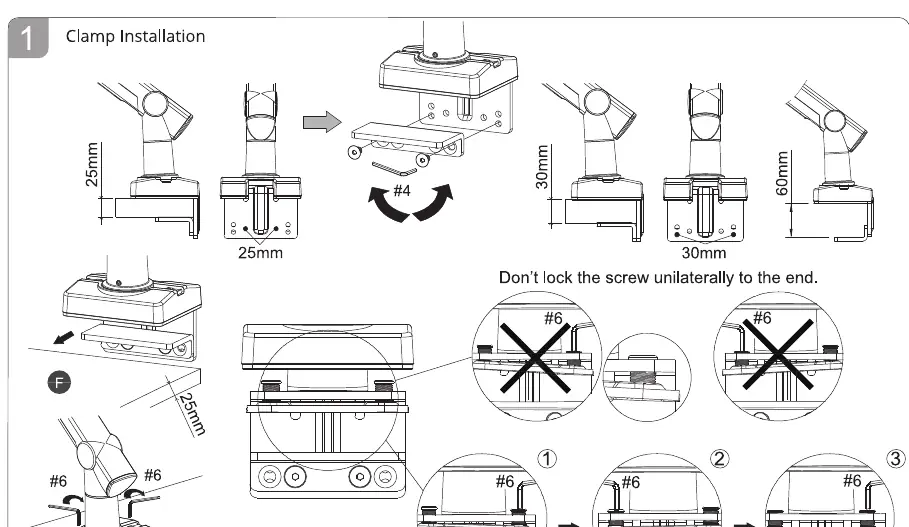

- Rysunek 1: Pokazuje prawidłowe dokręcanie śrub zacisku (równomiernie po obu stronach).

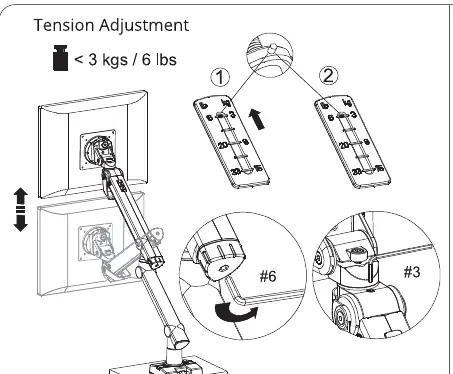

- Rysunek 2: Ilustruje sposób regulacji napięcia sprężyny w zależności od wagi monitora.
- Rysunek 3: Pokazuje punkty regulacji nachylenia (tilt) i obrotu (rotate) za pomocą klucza #4.
Zgodność modelu
- Maksymalna przekątna monitora: 49 cali.
- Wymagany standard VESA: 75x75 lub 100x100 mm.
