Instrukcja obsługi splittera HDMI SIIG 04-137A 1x8

Szybki przewodnik po instalacji i konfiguracji splittera HDMI SIIG 04-137A 1x8. Dowiedz się, jak podłączyć nadajnik i odbiorniki, skonfigurować ustawienia EDID, używać funkcji audio oraz sterować urządzeniem przez RS-232.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat portów nadajnika (Transmitter) Strona 3 Schemat portów odbiornika (Receiver) Strona 4 Tabela ustawień EDID Strona 5

Najważniejsze informacje z instrukcji

SIIG 04-137A to splitter HDMI 1x8 z funkcją extendera przez kabel Cat6/7. Urządzenie pozwala na przesyłanie sygnału 4K@60Hz na odległość do 70 metrów. Kluczowe funkcje obejmują zarządzanie EDID, ekstrakcję audio (ARC), obsługę IR oraz sterowanie przez RS-232. Przed instalacją upewnij się, że posiadasz odpowiednie okablowanie Cat6/7 oraz zasilacze o właściwych parametrach (12V dla nadajnika, 5V dla odbiorników).

Elementy zestawu

  • 1x Nadajnik (Transmitter)
  • 8x Odbiornik (Receiver)
  • 1x Zasilacz DC 12V/2A (dla nadajnika)
  • 8x Zasilacz DC 5V/2A (dla odbiorników)
  • 1x Kabel IR blaster
  • 8x Kabel IR receiver
  • Terminal block
  • Zestaw montażowy

Schemat połączeń nadajnika (Transmitter)

Nadajnik posiada następujące porty i elementy sterujące:

Schemat portów nadajnika (Transmitter)
Schemat portów nadajnika (Transmitter)
  • EDID switch: Przełączniki do konfiguracji rozdzielczości i formatu audio.
  • IR in/out: Porty do podłączenia przedłużaczy IR.
  • Reset: Przycisk restartu urządzenia.
  • RJ-45: Porty wyjściowe do połączenia z odbiornikami za pomocą kabla Cat6.
  • HDMI LOOP-OUT: Wyjście HDMI do podłączenia lokalnego monitora.
  • HDMI INPUT: Wejście dla źródła sygnału HDMI.
  • RS-232: Port do sterowania komendami.
  • POWER JACK: Gniazdo zasilania 12V/2A.

Schemat połączeń odbiornika (Receiver)

Odbiornik posiada następujące porty:

Schemat portów odbiornika (Receiver)
Schemat portów odbiornika (Receiver)
  • Reset: Przycisk restartu.
  • Audio switch: Wybór źródła audio (HDMI lub ARC).
  • RJ-45: Wejście sygnału z nadajnika.
  • Power/Signal LED: Wskaźnik stanu (miga przy braku sygnału, świeci ciągle przy transmisji).
  • Toslink Output: Wyjście audio cyfrowe.
  • HDMI OUTPUT: Wyjście do podłączenia wyświetlacza.
  • IR in/out: Porty dla akcesoriów IR.

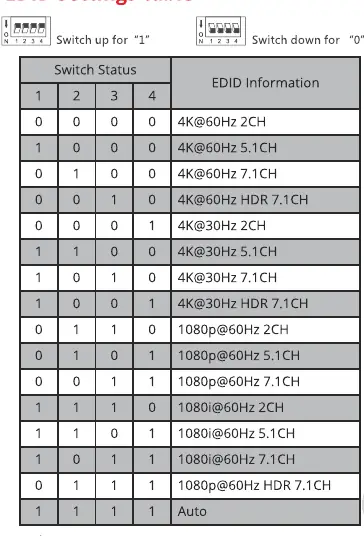

Konfiguracja EDID

Ustawienia EDID są realizowane za pomocą przełączników DIP na nadajniku. Przełącznik w górę oznacza "1", w dół "0". Dostępne są różne kombinacje dla rozdzielczości 4K@60Hz, 4K@30Hz, 1080p oraz 1080i, z obsługą formatów audio 2CH, 5.1CH oraz 7.1CH. Ustawienie wszystkich przełączników w pozycji "1" aktywuje tryb Auto, który automatycznie dobiera rozdzielczość kompatybilną ze wszystkimi wyświetlaczami.

Tabela ustawień EDID
Tabela ustawień EDID

Sterowanie RS-232

Urządzenie obsługuje komendy RS-232 przy parametrach: Baud rate 9600, Data bits 8, Stop bits 1, Parity 0. Dostępne komendy pozwalają na włączanie/wyłączanie poszczególnych portów wyjściowych (ES XX On/n, ES XX Off/n), restart urządzenia (Reset/n), przywracanie ustawień fabrycznych (Recover/n) oraz zmianę prędkości transmisji (Baud xx /n).

Informacje o producencie

SIIG Inc

Profil marki
Strona producenta https://www.siig.com

Praktyczna pomoc

Typowe problemy

Brak sygnału na wyświetlaczu

Sprawdź, czy dioda Power/Signal na odbiorniku świeci światłem ciągłym. Jeśli miga, oznacza to brak sygnału HDMI. Sprawdź połączenia kabli HDMI oraz kabel Cat6.

Pilot zdalnego sterowania nie działa

Upewnij się, że kable IR blaster i IR receiver są poprawnie podłączone do odpowiednich portów i znajdują się w zasięgu urządzeń.

Przed użyciem

  • Upewnij się, że używasz kabli Cat6 lub Cat7 wysokiej jakości.
  • Podłącz zasilacz 12V/2A do nadajnika.
  • Podłącz zasilacze 5V/2A do każdego z odbiorników.
  • Skonfiguruj przełączniki EDID na nadajniku zgodnie z możliwościami podłączonych wyświetlaczy.
  • Upewnij się, że kable HDMI są dobrze osadzone w portach.

Parametry w praktyce

HDMI Loop-out
Dodatkowe wyjście HDMI na nadajniku, umożliwiające podgląd sygnału na lokalnym monitorze przed wysłaniem go do odbiorników.

Ilustracje i schematy

  • Nadajnik (TX) posiada 8 portów RJ-45 do podłączenia odbiorników.
  • Odbiornik (RX) posiada wyjście Toslink do ekstrakcji dźwięku.
  • Przełączniki EDID znajdują się na obudowie nadajnika.

Zgodność modelu

  • Obsługuje sygnały 4K@60Hz YUV 4:4:4, HDR oraz HDCP 2.2.
  • Wspiera formaty audio PCM2, 5.1/7.1, Dolby oraz DTS 5.1.
