Instrukcja obsługi extendera KVM 8K Av Access 8KEX100-KVM
Szybki przewodnik po instalacji i konfiguracji extendera KVM 8K Av Access 8KEX100-KVM. Dowiedz się, jak podłączyć urządzenia, skonfigurować przełączniki DIP oraz sprawdzić specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Av Access 8KEX100-KVM to zestaw składający się z nadajnika i odbiornika, umożliwiający przesyłanie sygnału wideo 8K oraz sygnałów USB 2.0 na odległość do 100 metrów za pomocą kabla Cat 6/6A/7. Urządzenie obsługuje rozdzielczości do 8K@60Hz 4:2:0, 8K@30Hz 4:4:4 oraz 4K@120Hz. Zestaw wspiera technologię PoC (Power over Cable), co pozwala na zasilanie obu jednostek za pomocą jednego zasilacza podłączonego do odbiornika.
Zawartość zestawu
- Nadajnik i odbiornik (Extender Set)
- Zasilacz DC 12V 3A
- Kabel USB 2.0 typu A do typu B
- Złącza Phoenix 3.5mm (3-pin x2, 5-pin x1)
- Wsporniki montażowe ze śrubami
- Instrukcja obsługi
Opis urządzenia
Nadajnik (Transmitter): Wyposażony w porty HDMI In, USB Host, HDBT Out oraz złącze RS232. Posiada przełącznik SET do konfiguracji RS-232, HDCP i EDID.
Odbiornik (Receiver): Wyposażony w porty HDMI Out, 4x USB 2.0 (dla urządzeń peryferyjnych), Audio Out oraz HDBT In. Posiada przełącznik SET do konfiguracji RS-232.

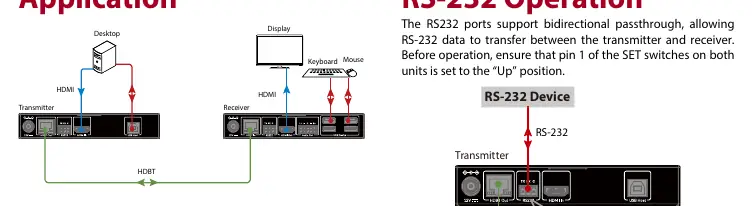

Instalacja i połączenia
Aby poprawnie zainstalować urządzenie:
- Podłącz źródło HDMI do portu HDMI In w nadajniku.
- Podłącz komputer (USB Host) do portu USB Host w nadajniku.
- Połącz nadajnik z odbiornikiem za pomocą kabla Cat 6/6A/7 (do 100m).
- Podłącz wyświetlacz HDMI do portu HDMI Out w odbiorniku.
- Podłącz urządzenia USB (np. mysz, klawiatura) do portów USB Device w odbiorniku.
- Podłącz zasilacz 12V do odbiornika (zalecane, zasili oba urządzenia przez PoC).

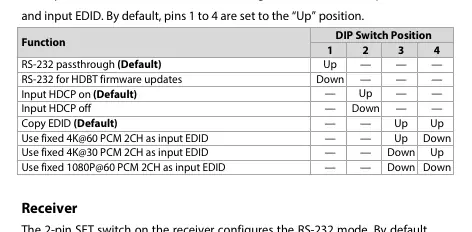

Konfiguracja przełączników DIP
Przełączniki SET służą do konfiguracji pracy urządzenia:
- Nadajnik: 4-pinowy przełącznik konfiguruje tryb RS-232, HDCP oraz EDID. Domyślnie wszystkie piny są w pozycji "Up".
- Odbiornik: 2-pinowy przełącznik konfiguruje tryb RS-232. Domyślnie pin 1 jest w pozycji "Up".
- RS-232: Aby korzystać z transmisji danych, pin 1 musi być w pozycji "Up". Pozycja "Down" służy do aktualizacji oprogramowania układowego (firmware).
Dane techniczne
- Zasięg: 100m (Cat 6/6A/7), 90m (Cat 5e).
- Obsługa wideo: HDMI 2.1, HDCP 2.3, HDR10.
- Zasilanie: DC 12V 3A, wsparcie PoC.
- Temperatura pracy: 0°C do 45°C.
- Wymiary: 145mm x 25mm x 90.2mm (na jednostkę).
Informacje o producencie
AV Access
Praktyczna pomoc
Typowe problemy
Dioda Link miga lub jest wyłączona
Wystąpił błąd połączenia lub brak połączenia między nadajnikiem a odbiornikiem. Sprawdź kabel sieciowy.
Dioda Status jest wyłączona
Urządzenie nie działa poprawnie. Sprawdź zasilanie.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą w instrukcji.
- Użyj kabla Cat 6/6A/7 dla uzyskania pełnego zasięgu 100m.
- Podłącz zasilacz do odbiornika (zasilanie PoC obsłuży oba urządzenia).
- Upewnij się, że przełączniki DIP są ustawione zgodnie z wymaganiami (domyślnie wszystkie w górę).
- Sprawdź, czy urządzenia HDMI i USB są poprawnie podłączone do odpowiednich portów.
Parametry w praktyce
- Zasięg transmisji
- Do 100m przy użyciu kabla Cat 6/6A/7.
- PoC (Power over Cable)
- Umożliwia zasilanie obu jednostek (nadajnika i odbiornika) za pomocą jednego zasilacza podłączonego do odbiornika.
Ilustracje i schematy
- Nadajnik: Porty wejściowe (HDMI In, USB Host) i wyjściowe (HDBT Out).
- Odbiornik: Porty wyjściowe (HDMI Out, Audio Out, USB Device) i wejściowe (HDBT In).
- RS-232: Porty umożliwiające dwukierunkową transmisję danych.
Zgodność modelu
- Wymaga kabla Cat 6/6A/7 dla optymalnej wydajności.
- Zgodny z HDMI 2.1 i HDCP 2.3.
- Obsługuje HDR10.
