Instrukcja obsługi bezprzewodowego extendera HDMI Zenty ZT-W60MEX

Najważniejsze informacje

Bezprzewodowy extender HDMI Zenty ZT-W60MEX umożliwia transmisję sygnału wideo w rozdzielczości do 1080P@60Hz na odległość do 60 metrów w otwartej przestrzeni. Urządzenie wykorzystuje pasmo 5GHz ISM, co zapewnia stabilną transmisję. Zestaw składa się z nadajnika (TX) i odbiornika (RX), które parują się automatycznie po podłączeniu zasilania.

Zawartość zestawu

• 1 x Nadajnik HDMI (TX)
• 1 x Odbiornik HDMI (RX)
• 1 x Kabel nadajnika IR
• 1 x Kabel odbiornika IR
• 2 x Zasilacz DC
• 4 x Anteny

Opis urządzenia

Nadajnik (TX): Posiada wskaźniki POWER, STATUS, HDMI, przycisk RESET, przycisk CHANNEL, wejście zasilania DC12V, port IR OUT, wejście HDMI IN oraz wyjście HDMI OUT (do lokalnego podglądu).

Odbiornik (RX): Posiada wskaźniki POWER, STATUS, HDMI, przycisk RESET, wejście zasilania DC12V, port IR IN oraz wyjście HDMI OUT.

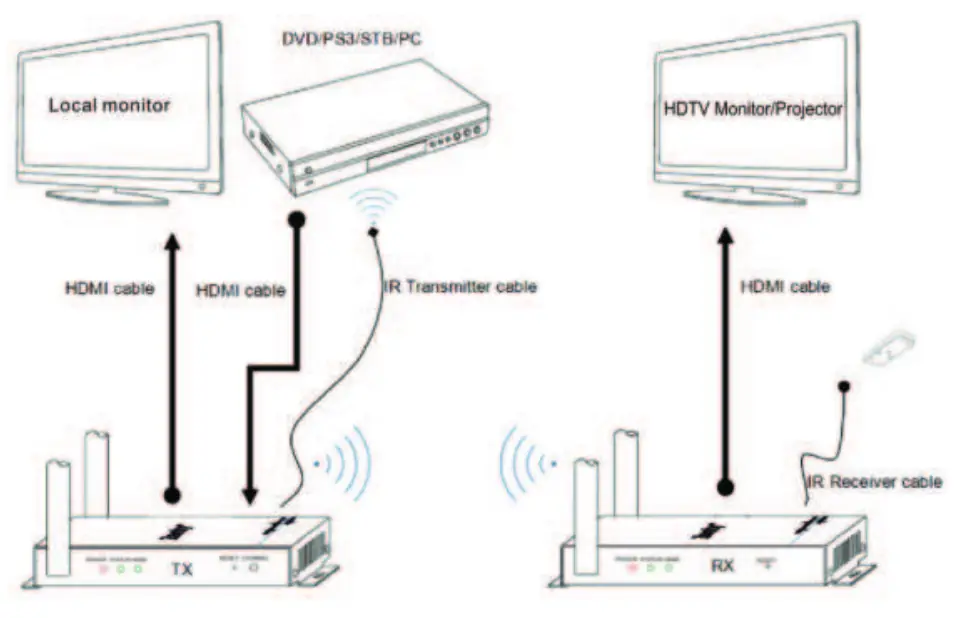

Instalacja i połączenie

1. Podłącz źródło sygnału HDMI (np. odtwarzacz, dekoder) do portu HDMI IN w nadajniku (TX).
2. Podłącz telewizor lub monitor do portu HDMI OUT w odbiorniku (RX).
3. Podłącz kable IR: nadajnik IR do portu IR OUT w TX (skieruj go na czujnik urządzenia źródłowego), odbiornik IR do portu IR IN w RX.
4. Podłącz zasilacze 12V do obu urządzeń.
5. Po włączeniu zasilania urządzenia sparują się automatycznie. Wskaźnik STATUS zaświeci się po nawiązaniu połączenia.

Obsługa przycisków

• Zmiana kanału: Krótkie naciśnięcie przycisku CHANNEL na nadajniku pozwala przełączać kanały 5GHz w przypadku zakłóceń lub niestabilnego obrazu.
• Reset do ustawień fabrycznych: Naciśnij i przytrzymaj przycisk RESET przez 3 sekundy. Dioda HDMI mignie trzy razy, a urządzenie się zrestartuje.

Konfiguracja przez przeglądarkę

Aby zmienić ustawienia sieciowe (SSID, hasło, kanał):

1. Podłącz zasilanie i poczekaj na sparowanie.
2. Włącz Wi-Fi w telefonie lub komputerze i połącz się z siecią: ZT_HDMI_Wireless_1 (hasło domyślne: 00000000).
3. Ustaw adres IP urządzenia na Auto (DHCP).
4. Otwórz przeglądarkę i wpisz adres 192.168.1.10.
5. Zaloguj się hasłem: admin.

Dane techniczne

• Rozdzielczość: do 1080P@50/60Hz
• Zasięg: do 60 metrów (w otwartej przestrzeni)
• Pasmo: 5GHz ISM
• Zasilanie: 12V DC
• Temperatura pracy: -5 do 45°C

Konserwacja

Czyść urządzenie miękką, suchą szmatką. Nie używaj alkoholu, rozpuszczalników ani benzyny. Unikaj wilgoci, wysokich temperatur i zapylenia.

Rozwiązywanie problemów

W przypadku problemów z obrazem lub połączeniem, sprawdź najpierw zasilanie obu jednostek oraz poprawność podłączenia kabli HDMI. Jeśli obraz jest niestabilny, spróbuj zmienić kanał bezprzewodowy przyciskiem CHANNEL. Upewnij się, że między nadajnikiem a odbiornikiem nie ma przeszkód takich jak ściany betonowe czy metalowe elementy.
