Instrukcja obsługi bezprzewodowego extendera HDMI gofanco 04-0290A 1080p 100m
Szybki przewodnik instalacji i konfiguracji bezprzewodowego extendera HDMI gofanco 04-0290A. Dowiedz się, jak poprawnie podłączyć urządzenia, sparować nadajnik z odbiornikiem oraz rozwiązywać problemy z sygnałem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Bezprzewodowy extender HDMI gofanco 04-0290A umożliwia przesyłanie sygnału wideo 1080p na odległość do 100 metrów bez użycia kabli między nadajnikiem (TX) a odbiornikiem (RX). Urządzenie pracuje w paśmie 5GHz i automatycznie wybiera najmniej obciążoną częstotliwość po włączeniu zasilania. Należy pamiętać, że przeszkody takie jak grube ściany, cegły czy szkło mogą znacząco ograniczyć zasięg transmisji.
Instalacja sprzętowa
- Wyłącz wszystkie urządzenia (źródło HDMI i wyświetlacz).
- Zamontuj anteny do nadajnika (TX) i odbiornika (RX).
- Podłącz źródło HDMI (np. odtwarzacz DVD, PC) do portu HDMI In w nadajniku za pomocą kabla HDMI.
- Podłącz wyświetlacz HDMI do portu HDMI Out w odbiorniku za pomocą kabla HDMI.

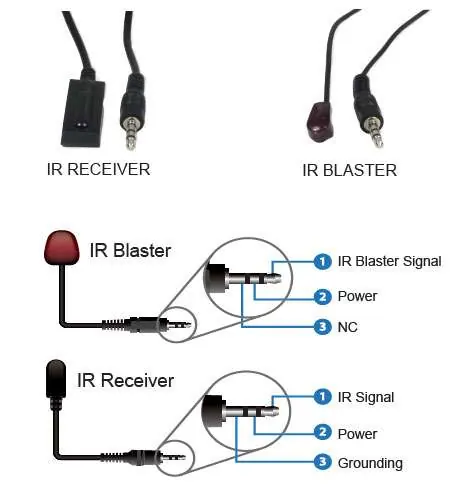

- Opcjonalnie podłącz kable IR (blaster do nadajnika, odbiornik do odbiornika), jeśli chcesz sterować źródłem sygnału z miejsca, w którym znajduje się wyświetlacz.
- Podłącz zasilacze do obu urządzeń i włącz zasilanie.
Parowanie urządzeń
Jeśli urządzenia nie łączą się automatycznie, wykonaj procedurę parowania:
- Wyłącz i odłącz wszystkie urządzenia.
- Połącz port HDMI In nadajnika z portem HDMI Out odbiornika za pomocą kabla HDMI.
- Włącz odbiornik (RX) i poczekaj, aż diody Power i Link będą świecić światłem ciągłym.
- Włącz nadajnik (TX).
- Po udanym parowaniu dioda Link na obu urządzeniach zacznie migać.
- Wyłącz oba urządzenia i odłącz kabel HDMI użyty do parowania.
Rozwiązywanie problemów
- Brak obrazu przy świecącej diodzie Link: Sprawdź, czy źródło HDMI jest włączone, upewnij się, że kable HDMI są sprawne i dobrze dociśnięte, lub spróbuj zresetować oba urządzenia przyciskiem Reset (przytrzymaj 5 sekund).
- Słaba jakość obrazu: Zmień kąt ustawienia anten, upewnij się, że urządzenia są w zasięgu wzroku (bez przeszkód) i z dala od innych urządzeń bezprzewodowych (np. routerów, myszy bezprzewodowych).
Bezpieczeństwo i konserwacja
- Nie wystawiaj urządzenia na działanie deszczu, wilgoci ani płynów.
- Zapewnij dobrą wentylację, aby uniknąć przegrzania.
- Nie otwieraj obudowy urządzenia, gdyż grozi to porażeniem prądem i utratą gwarancji.
- Używaj wyłącznie dołączonych zasilaczy.
Informacje o producencie
gofanco
Praktyczna pomoc
Typowe problemy
Dioda połączenia świeci, ale brak obrazu na wyświetlaczu
Sprawdź, czy źródło HDMI jest włączone, upewnij się, że kable HDMI są sprawne, lub zresetuj oba urządzenia przyciskiem Reset.
Słaba jakość obrazu
Zmień kąt ustawienia anten, usuń przeszkody między nadajnikiem a odbiornikiem lub zmniejsz odległość między nimi.
Przed użyciem
- Wyłącz wszystkie urządzenia przed instalacją
- Zamontuj anteny do nadajnika i odbiornika
- Upewnij się, że używasz dołączonych zasilaczy
- Przygotuj kable HDMI (brak w zestawie)
- Sprawdź, czy w otoczeniu nie ma silnych źródeł zakłóceń bezprzewodowych
Ilustracje i schematy

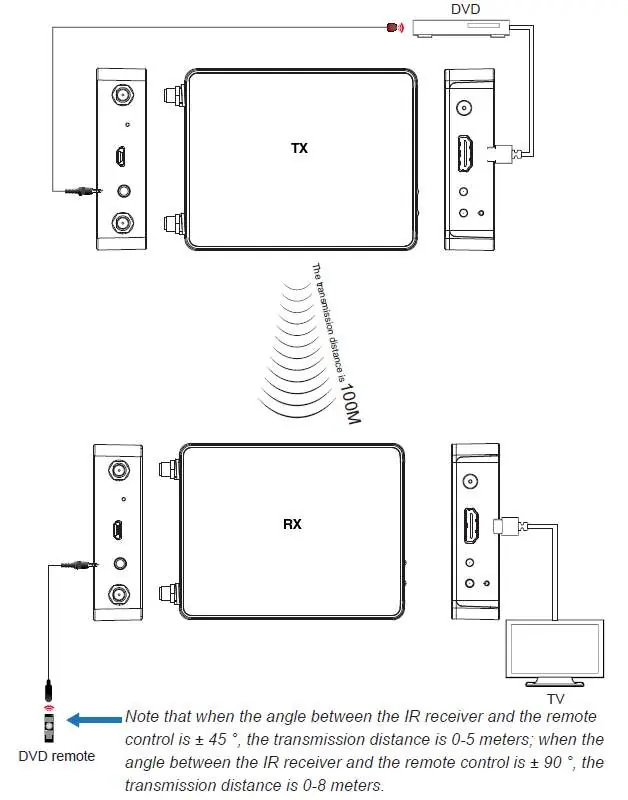

- Nadajnik (TX) łączy się ze źródłem HDMI, odbiornik (RX) z wyświetlaczem.
- Kable IR pozwalają na przesyłanie sygnału pilota zdalnego sterowania z miejsca odbiornika do źródła przy nadajniku.
Zgodność modelu
- Wymaga urządzeń ze złączem HDMI.
- Obsługuje HDCP 1.4.
- Obsługuje formaty audio LPCM 2.0.
