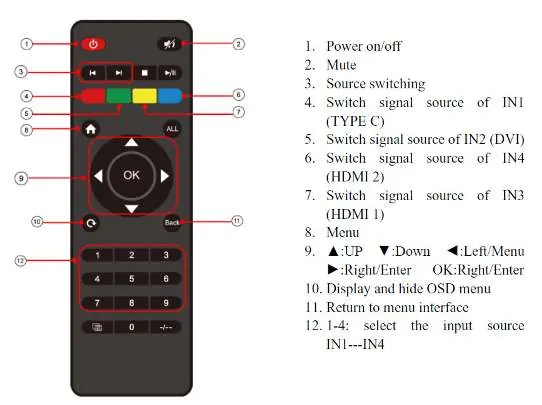

Funkcje przycisków pilota zdalnego sterowania

Strona 10

Najważniejsze informacje z instrukcji

Kontroler ściany wideo gofanco 04-0290A 3x3 4K30 umożliwia tworzenie ścian wideo o rozdzielczości 4K. Urządzenie obsługuje kaskadowanie, co pozwala na rozbudowę do konfiguracji 10x10. Przed instalacją upewnij się, że wszystkie urządzenia są wyłączone, a środowisko pracy jest bezpieczne. Nie należy naprawiać urządzenia samodzielnie, aby uniknąć porażenia prądem i utraty gwarancji.

Elementy zestawu

Kontroler ściany wideo 3x3 4K30
2x uszy montażowe z 6 śrubami
Pilot zdalnego sterowania IR
Zasilacz (24V/2A)
Kabel USB
Instrukcja obsługi

Instalacja sprzętowa

Interfejs wyboru źródła sygnału wejściowego

Wyłącz wszystkie urządzenia (źródła i wyświetlacze).
Podłącz urządzenia źródłowe do wejść kontrolera.
Podłącz wyświetlacze HDMI do wyjść HDMI kontrolera.
Opcjonalnie: podłącz wyjście Local HDMI do lokalnego wyświetlacza lub kolejnego kontrolera w celu kaskadowania.
Opcjonalnie: podłącz audio VGA, głośniki (S/PDIF lub analogowe) oraz sterowanie RS232/Ethernet.
Podłącz zasilacz do kontrolera i gniazdka elektrycznego.
Włącz wszystkie urządzenia.

Obsługa i konfiguracja

Kontrolerem można sterować za pomocą przycisków na panelu przednim, pilota IR, komend RS232 lub sieci LAN. Interfejs OSD pozwala na:

Wybór źródła: Przełączanie między USB Type-C, VGA, DisplayPort i HDMI.
Konfiguracja ściany wideo: Ustawianie trybów (np. 1x1, 2x2, 3x3), liczby wyświetlaczy w poziomie (H-Num) i pionie (V-Num).
Mirror i Rotate: Odbicie lustrzane obrazu oraz obrót o 180 stopni.
Edge Set: Regulacja marginesów między wyświetlaczami (domyślnie 3,5 mm).
Format: Wybór rozdzielczości wyjściowej (do 4K@30Hz).

Sterowanie sieciowe

Urządzenie posiada wbudowany interfejs Web GUI. Domyślny adres IP to 192.168.1.168. Aby uzyskać dostęp, wpisz ten adres w przeglądarce internetowej i zaloguj się używając nazwy użytkownika admin oraz hasła admin.

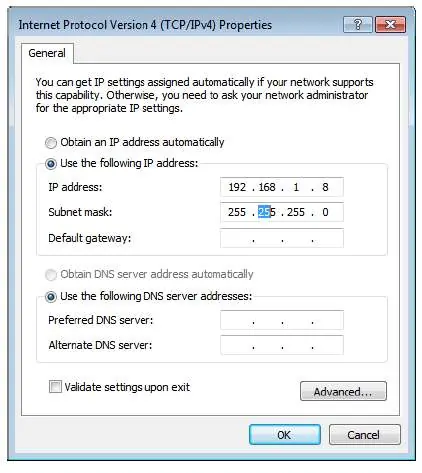

Konfiguracja adresu IP w systemie Windows

Dane techniczne

Obsługiwane rozdzielczości wejściowe: do 4K@30Hz YUV 4:4:4
Obsługiwane rozdzielczości wyjściowe: do 4K@30Hz
Zgodność z HDCP: 2.2/1.4
Pobór mocy: 33W (maks.)
Wymiary: 438 x 274 x 44 mm
Temperatura pracy: 0°C do 40°C

Informacje o producencie

gofanco

Profil marki

Strona producenta https://www.gofanco.com Wsparcie https://www.gofanco.com Manuale producenta https://www.gofanco.com/downloads

Praktyczna pomoc

Typowe problemy

Brak obrazu na wyświetlaczach

Sprawdź, czy wszystkie kable HDMI są poprawnie podłączone i czy wybrano właściwe źródło sygnału.

Interfejs OSD nie reaguje

Interfejs wyłącza się automatycznie po 20 sekundach bezczynności. Naciśnij dowolny przycisk, aby go wybudzić.

Problemy z dostępem do Web GUI

Upewnij się, że komputer i kontroler znajdują się w tej samej podsieci. Sprawdź ustawienia IP komputera.

Przed użyciem

Wyłącz zasilanie wszystkich urządzeń przed instalacją.
Upewnij się, że używasz dołączonego zasilacza 24V/2A.
Przygotuj kable HDMI (brak w zestawie).
Sprawdź, czy miejsce instalacji jest dobrze wentylowane.
Upewnij się, że urządzenia źródłowe są zgodne z obsługiwanymi wejściami (Type-C, VGA, DP, HDMI).

Parametry w praktyce

Kaskadowanie: Możliwość łączenia wielu kontrolerów w celu stworzenia większej ściany wideo, maksymalnie do 10x10.
HDCP 2.2/1.4: Standard ochrony treści cyfrowych; kontroler jest zgodny z zabezpieczeniami większości nowoczesnych źródeł wideo.

Ilustracje i schematy

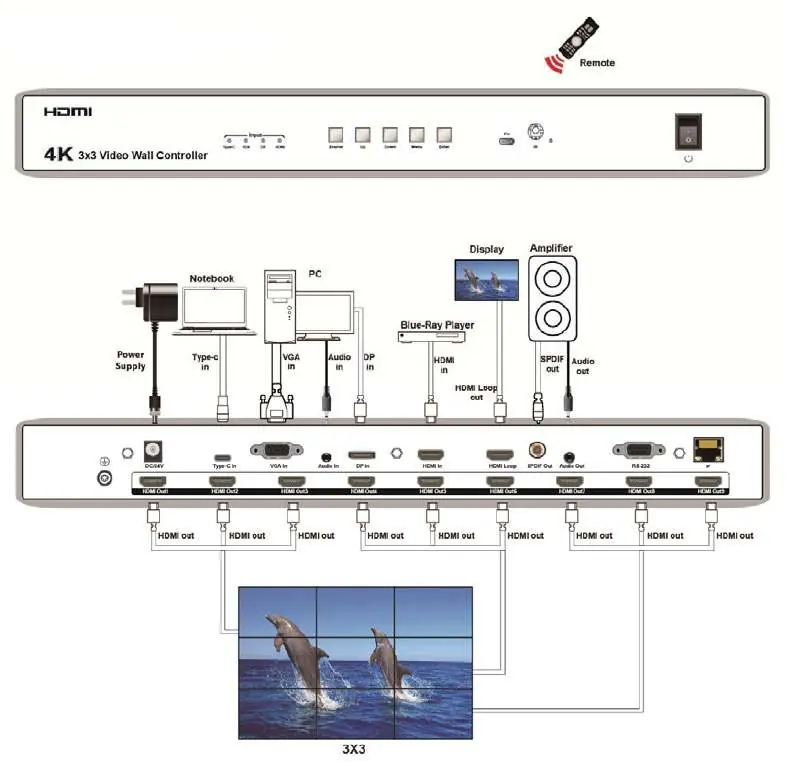

Schemat połączeń (Figure 3) pokazuje typową konfigurację z komputerem, odtwarzaczem Blu-ray i wzmacniaczem.

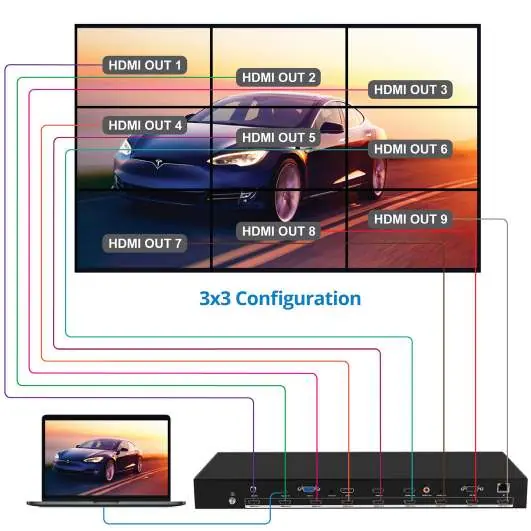

Schemat 3x3 (Figure 4) ilustruje sposób podłączenia 9 wyświetlaczy do wyjść HDMI kontrolera.

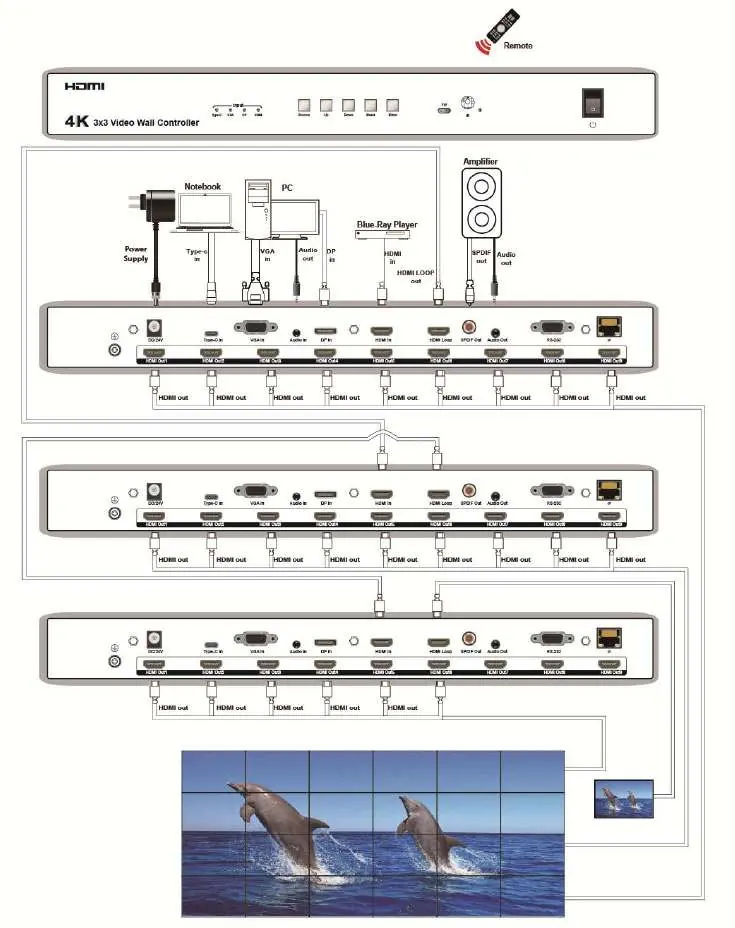

Schemat Daisy Chain (Figure 5) pokazuje łączenie kaskadowe dla większych ścian wideo.

Zgodność modelu

Wymaga przeglądarek internetowych w najnowszych wersjach (Chrome, Firefox, IE 11 zalecane).
Obsługuje wyjścia audio cyfrowe (S/PDIF) oraz analogowe stereo.
Współpracuje z systemami sterowania przez RS232 i Ethernet.
