Instrukcja obsługi wyświetlacza cyfrowego LG 105BM5N-B
Szybki przewodnik po instalacji, podłączeniu i specyfikacji technicznej wyświetlacza cyfrowego LG 105BM5N-B. Dowiedz się, jak bezpiecznie zamontować urządzenie na ścianie, skonfigurować porty wejściowe i zoptymalizować ustawienia obrazu.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia oraz eksploatacji wyświetlacza cyfrowego LG 105BM5N-B. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy zestawu są kompletne. Urządzenie wymaga zachowania co najmniej 10 cm odstępu od ścian w celu zapewnienia odpowiedniej wentylacji.
Elementy zestawu
- Wyświetlacz 105BM5N-B
- Pilot zdalnego sterowania z bateriami (2x AAA)
- Kabel HDMI
- Kabel zasilający
- Klucz sprzętowy WiFi (WiFi dongle)
- Dokumentacja (instrukcja i gwarancja)
Montaż na ścianie
Wyświetlacz należy montować wyłącznie na płaskich ścianach, używając uchwytów zgodnych ze standardem VESA 1000 x 400 mm. Należy stosować śruby M8 o maksymalnej długości 25 mm.
- Wywierć otwory w ścianie i umieść w nich kołki rozporowe.
- Przykręć wspornik ścienny do ściany za pomocą śrub i podkładek.
- Przymocuj wsporniki montażowe do tylnej części panelu wyświetlacza.
- Zawieś panel na wsporniku ściennym i zabezpiecz go śrubami mocującymi.
Podłączenie zasilania i urządzeń
Wyświetlacz posiada włącznik zasilania (oznaczenia I dla włączonego, O dla wyłączonego). Urządzenie wyposażone jest w liczne porty wejściowe i wyjściowe, w tym HDMI 2.1, DP IN, USB 3.0, USB Type-C oraz złącza audio. Port USB Type-C obsługuje ładowanie urządzeń o mocy do 100 W.
Konserwacja i zapobieganie powidokom
Aby uniknąć zjawiska powidoków (afterimage), nie należy wyświetlać statycznych obrazów przez długi czas. Zaleca się zmianę treści na ekranie co najmniej co 12 godzin. W przypadku pracy w środowisku o dużym zapyleniu gwarancja może nie obejmować uszkodzeń urządzenia.
Dane techniczne
Zalecana rozdzielczość pracy to 5120 x 2160 (5K) przy 60 Hz. Temperatura pracy urządzenia mieści się w zakresie od 0 °C do 40 °C przy wilgotności od 10% do 90%.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Ekran migocze po włączeniu
Jest to normalne zjawisko, jeśli urządzenie jest zimne; po rozgrzaniu migotanie powinno ustąpić.
Powidoki na ekranie
Unikaj wyświetlania statycznych obrazów przez długi czas. Zmieniaj treść ekranu co 12 godzin lub częściej.
Brak obrazu lub błąd połączenia przez USB-C
Upewnij się, że używasz certyfikowanego kabla USB-C o długości nieprzekraczającej 1,5 m.
Przed użyciem
- Usuń wszystkie taśmy zabezpieczające z przedniego panelu.
- Sprawdź, czy w zestawie znajdują się wszystkie elementy montażowe.
- Zapewnij co najmniej 10 cm wolnej przestrzeni wokół urządzenia dla wentylacji.
- Upewnij się, że ściana jest płaska i wytrzymała.
- Przygotuj osobno kable do podłączenia urządzeń zewnętrznych (nie są dołączone).
Parametry w praktyce
- VESA 1000 x 400
- Standard rozstawu otworów montażowych w milimetrach.
- 5120 x 2160 @ 60 Hz
- Zalecana rozdzielczość pracy zapewniająca najwyższą jakość obrazu.
Ilustracje i schematy

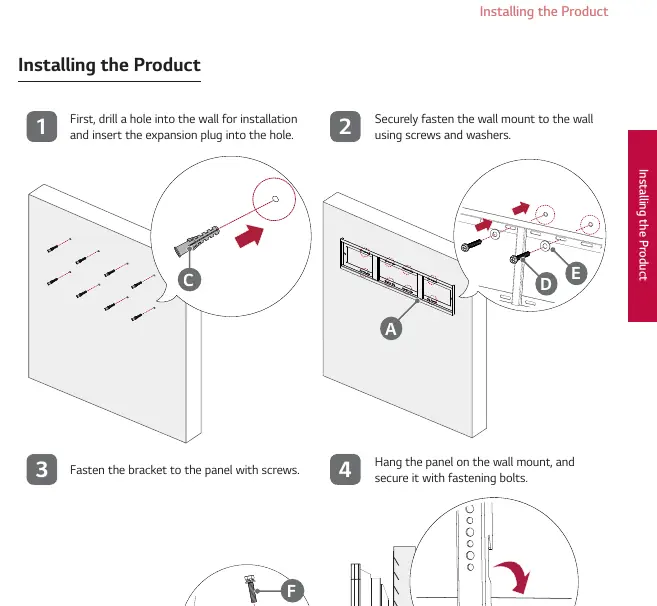

- Strona 7: Ilustracja krok po kroku procesu montażu ściennego (wiercenie, mocowanie wspornika, montaż panelu).
- Strona 11: Schemat podłączenia zasilania i lokalizacja włącznika.
- Strona 12-13: Rozmieszczenie portów wejściowych i wyjściowych na bocznej i dolnej krawędzi urządzenia.
Zgodność modelu
- Urządzenie nie powinno być instalowane na suficie ani na pochyłych ścianach.
- Port USB-C nie obsługuje trybu uśpienia (DPM).
- Maksymalna moc ładowania przez port USB-C wynosi 100 W.
