Instrukcja montażu zestawu przyłączy gazowych LG 024-300S

Zastosowanie i zawartość zestawu

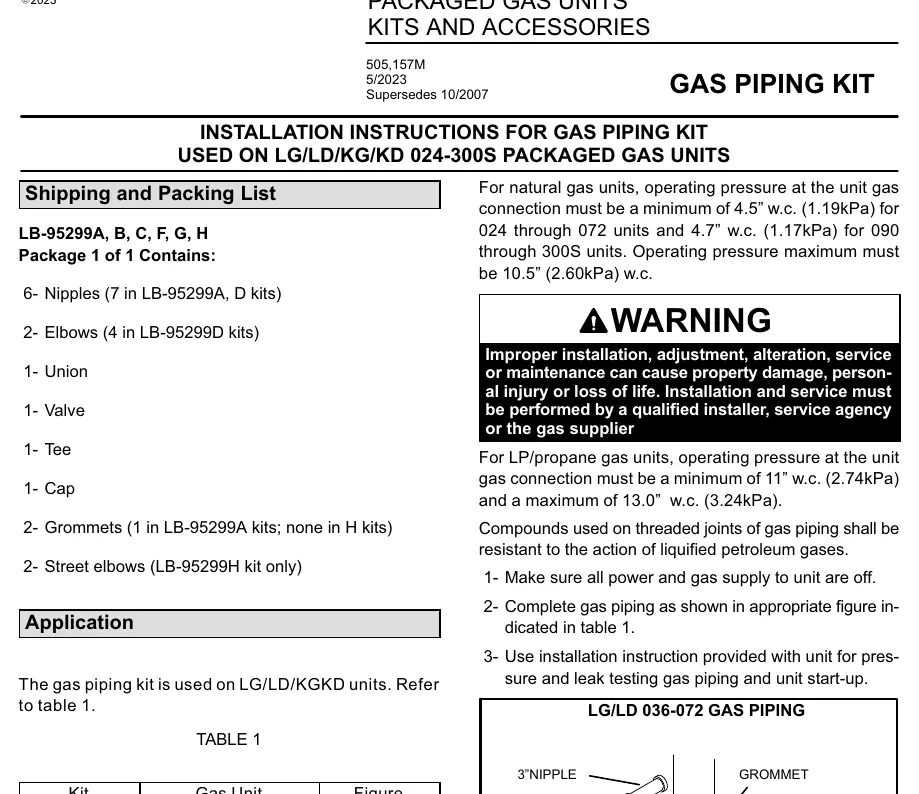

Niniejsza instrukcja dotyczy montażu zestawów przyłączy gazowych przeznaczonych dla jednostek typu Packaged Gas Units serii LG, LD, KG oraz KD w modelach 024-300S. Zestawy zawierają niezbędne elementy instalacyjne, takie jak nyple, kolanka, złącza (union), zawory, trójniki oraz zaślepki. Dokładna zawartość zestawu różni się w zależności od konkretnego modelu (oznaczenia od A do H).

Wymagania instalacyjne i bezpieczeństwo

Uwaga: Instalacja, regulacja, serwisowanie oraz modyfikacje muszą być wykonywane wyłącznie przez wykwalifikowany personel serwisowy lub dostawcę gazu. Niewłaściwe wykonanie prac może prowadzić do uszkodzenia mienia, obrażeń ciała lub utraty życia.

Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne oraz dopływ gazu do urządzenia są całkowicie odcięte. Należy sprawdzić lokalne przepisy budowlane i wymagania dostawcy gazu. Przy określaniu średnicy rur należy uwzględnić długość instalacji od licznika gazu, aby uniknąć spadku ciśnienia powyżej 0,5 cala słupa wody (0,12 kPa). Nie należy stosować rur o średnicy mniejszej niż przyłącze gazowe urządzenia.

Parametry ciśnienia gazu

Dla jednostek zasilanych gazem ziemnym ciśnienie robocze przy przyłączu musi wynosić minimum 4,5 cala słupa wody (1,19 kPa) dla modeli 024-072 oraz 4,7 cala słupa wody (1,17 kPa) dla modeli 090-300S. Maksymalne ciśnienie robocze wynosi 10,5 cala słupa wody (2,60 kPa). W przypadku zasilania gazem propan/LPG ciśnienie musi mieścić się w zakresie od 11,0 do 13,0 cali słupa wody (2,74–3,24 kPa).

Procedura montażu

Montaż należy przeprowadzić zgodnie ze schematami dedykowanymi dla konkretnego modelu urządzenia (tabela 1). Wszystkie połączenia gwintowane muszą być wykonane przy użyciu uszczelniaczy odpornych na działanie gazów płynnych. Po zakończeniu montażu konieczne jest przeprowadzenie testów szczelności oraz ciśnienia zgodnie z instrukcją obsługi urządzenia głównego przed jego uruchomieniem.
