Instrukcja montażu lampy sufitowej C Cattleya
Kompletny przewodnik instalacji lampy sufitowej C Cattleya. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i przygotować miejsce montażu.
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie główne w skrzynce bezpieczników, aby uniknąć ryzyka porażenia prądem. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z lokalnymi przepisami i normami elektrycznymi (N.E.C.). Jeśli nie masz doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług wykwalifikowanego elektryka.
Elementy zestawu
- Puszka przyłączeniowa (nie jest dołączona do zestawu)
- Kołek rozporowy
- Śruba montażowa
- Nakrętka przewodowa
- Płyta montażowa
- Śruba kotwiąca
- Klosz lampy
Instrukcja montażu
- Umieść płytę montażową (5) nad puszką przyłączeniową (1) i zaznacz miejsca na otwory pod kołki rozporowe (2).
- Wywierć otwory w trzech zaznaczonych miejscach, a następnie włóż kołek rozporowy (2) w każdy z nich.
- Podłącz czarny przewód zasilający do czarnego przewodu lampy za pomocą nakrętki przewodowej (4). Podłącz biały przewód zasilający do białego przewodu lampy za pomocą nakrętki przewodowej (4). Podłącz przewód uziemiający lampy do przewodu uziemiającego zasilania za pomocą nakrętki przewodowej (4).
- Dopasuj śrubę montażową (3) do otworu blokującego w lampie, przekręć korpus lampy, aż będzie bezpiecznie zawieszony, a następnie dokręć śrubę montażową przez otwór w płycie za pomocą śrubokręta, aby zabezpieczyć korpus.
- Włóż śrubę kotwiącą (3) w każdy kołek rozporowy (2).
- Dopasuj szczelinę na szkle do wypustki na suficie i korpusie lampy, a następnie przekręć klosz (7), aż zostanie bezpiecznie zamocowany.
- Przywróć zasilanie elektryczne po zakończeniu montażu.
Praktyczna pomoc
Typowe problemy
Brak pewności co do połączeń elektrycznych
Jeśli nie masz doświadczenia w pracach elektrycznych, zatrudnij wykwalifikowanego elektryka.
Lampa nie jest stabilnie zamocowana
Upewnij się, że śruba montażowa (3) została dokręcona przez otwór w płycie montażowej oraz że klosz (7) został poprawnie przekręcony na wypustkach.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpieczników przed rozpoczęciem prac.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (płyta montażowa, śruby, nakrętki).
- Przygotuj wiertarkę do wykonania otworów pod kołki rozporowe.
- Przygotuj śrubokręt do dokręcenia śrub montażowych.
- Upewnij się, że puszka przyłączeniowa jest dostępna i gotowa do podłączenia.
Ilustracje i schematy

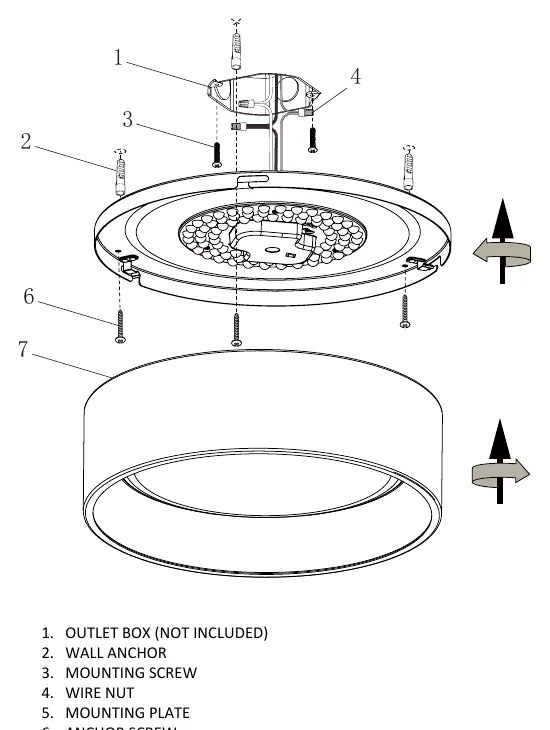

- Schemat przedstawia kolejność montażu: od puszki przyłączeniowej (1), przez płytę montażową (5), aż po finalne zamocowanie klosza (7).
- Ilustracja wskazuje sposób łączenia przewodów za pomocą nakrętek (4) oraz miejsca umieszczenia śrub montażowych i kotwiących.
Zgodność modelu
- Wymaga zgodności z lokalnymi przepisami elektrycznymi (N.E.C.).
- Puszka przyłączeniowa nie jest dołączona do zestawu.
