Instrukcja obsługi kinkietu LED C Cattleya 120VAC
Dowiedz się, jak bezpiecznie zamontować kinkiet LED C Cattleya. Instrukcja zawiera szczegółowe kroki dla dwóch metod instalacji: wtyczkowej oraz przewodowej (hardwire), wraz z wytycznymi dotyczącymi bezpieczeństwa elektrycznego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie wyłączyć zasilanie główne w skrzynce bezpiecznikowej, aby uniknąć ryzyka porażenia prądem. Produkt oferuje dwie metody instalacji: wtyczkową (do gniazdka) oraz przewodową (bezpośrednio do instalacji elektrycznej). W przypadku braku doświadczenia w pracach elektrycznych zaleca się skorzystanie z usług wykwalifikowanego elektryka.

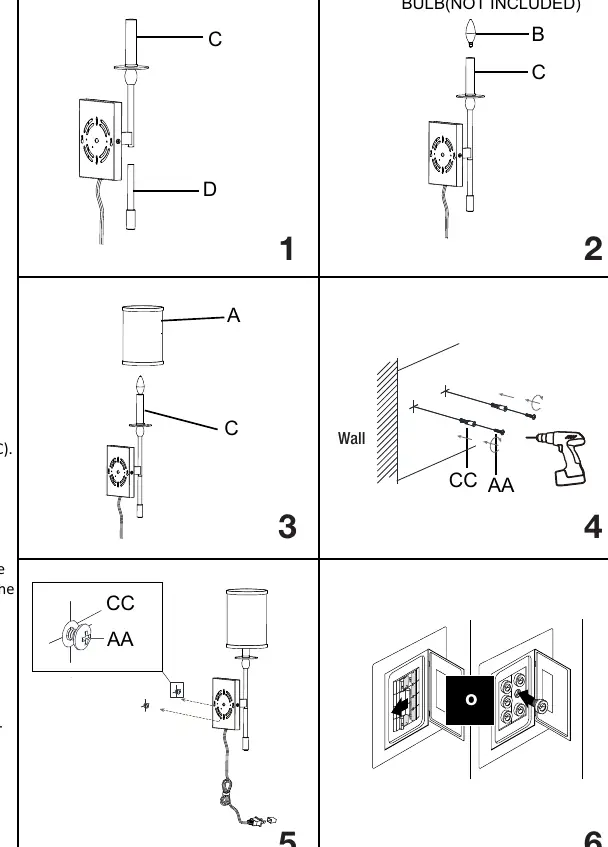

Metoda 1: Instalacja wtyczkowa
- Wyłącz zasilanie przed rozpoczęciem prac. Połącz pręt (D) z korpusem oprawy (C).
- Zainstaluj żarówkę (B) oraz klosz (A).
- Zmierz odległość między otworami montażowymi na poprzeczce. Zaznacz miejsca na ścianie, upewniając się, że są w poziomie.
- Wywierć otwory (6 mm), włóż kołki rozporowe (CC) i wkręć wkręty (AA).
- Zawieś korpus oprawy na wkrętach, upewniając się, że jest stabilnie zamocowany.
- Podłącz przewód zasilający do gniazdka i włącz światło.

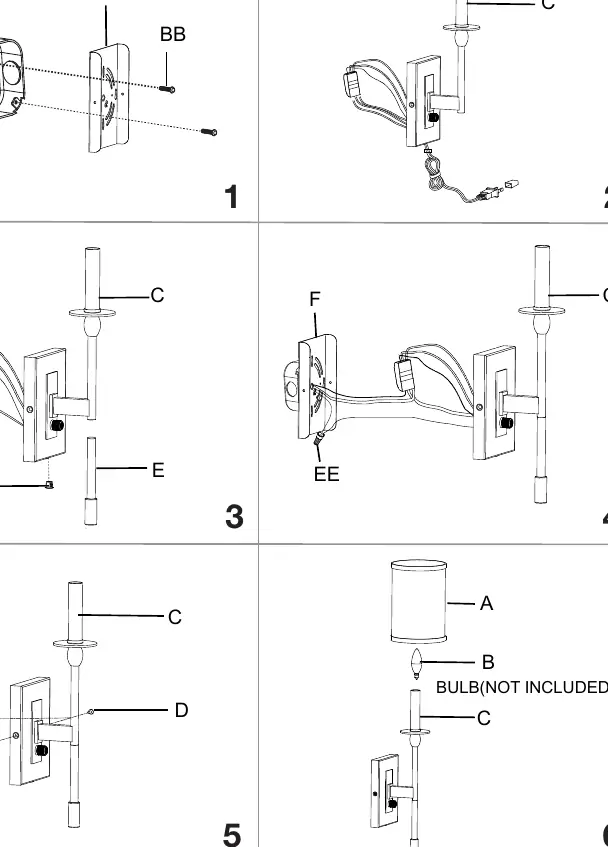

Metoda 2: Instalacja przewodowa (Hardwire)
- Wyłącz zasilanie. Zdejmij płytę montażową z korpusu oprawy (C). Zabezpiecz odpływ zlewu lub otwory wentylacyjne w pobliżu, aby uniknąć zgubienia śrub.
- Przymocuj płytę montażową (E) do puszki elektrycznej za pomocą śrub (BB).
- Usuń przewód wtyczkowy i gumową zatyczkę z terminala.
- Włóż tuleję z gumową podkładką (DD) w otwór na tylnej płycie korpusu (C) i połącz pręt (D) z korpusem.
- Podłącz przewód uziemiający do zielonej śruby na płycie montażowej. Połącz przewód uziemiający oprawy z przewodem zasilającym za pomocą złącza (EE).
- Podłącz biały przewód zasilający do terminala oznaczonego N, a czarny do terminala oznaczonego L.
- Zamocuj korpus oprawy (C) na płycie montażowej (F) za pomocą nakrętek montażowych (D).
- Zainstaluj żarówkę (B) i klosz (A).
Bezpieczeństwo i konserwacja
Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi przepisami i normami (N.E.C.). Przed instalacją upewnij się, że posiadasz wszystkie niezbędne narzędzia, w tym śrubokręt (brak w zestawie). Żarówka nie jest dołączona do zestawu.
Praktyczna pomoc
Typowe problemy
Ryzyko zgubienia śrub montażowych podczas instalacji
Przed rozpoczęciem prac zamknij lub zakryj odpływ zlewu oraz otwory wentylacyjne w pobliżu miejsca montażu.
Niepewność co do sposobu podłączenia elektrycznego
Jeśli nie masz doświadczenia w instalacjach elektrycznych, zleć montaż wykwalifikowanemu elektrykowi.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpiecznikowej
- Przygotuj śrubokręt (nie jest dołączony do zestawu)
- Upewnij się, że posiadasz żarówkę (nie jest dołączona do zestawu)
- Wybierz metodę montażu: wtyczkowa lub przewodowa
- Sprawdź, czy otwory montażowe są wypoziomowane
Ilustracje i schematy
- Metoda 1: Schemat montażu naściennego z użyciem kołków rozporowych i podłączeniem do gniazdka
- Metoda 2: Schemat podłączenia przewodów do puszki elektrycznej (L - czarny, N - biały, uziemienie - zielony)
Zgodność modelu
- Produkt wymaga żarówki (brak w zestawie)
- Wymaga puszki elektrycznej dla metody przewodowej
