Instrukcja obsługi radia samochodowego Caliber RMD 049DAB
Szybki przewodnik po instalacji anteny DAB+, schemacie połączeń przewodów oraz obsłudze funkcji radia samochodowego Caliber RMD 049DAB.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji anteny DAB+, schemat podłączenia radia do instalacji samochodowej oraz opis funkcji przycisków. Urządzenie wymaga zasilania 12V DC z ujemnym uziemieniem. Pamiętaj, aby nie obsługiwać radia w sposób rozpraszający uwagę podczas prowadzenia pojazdu.

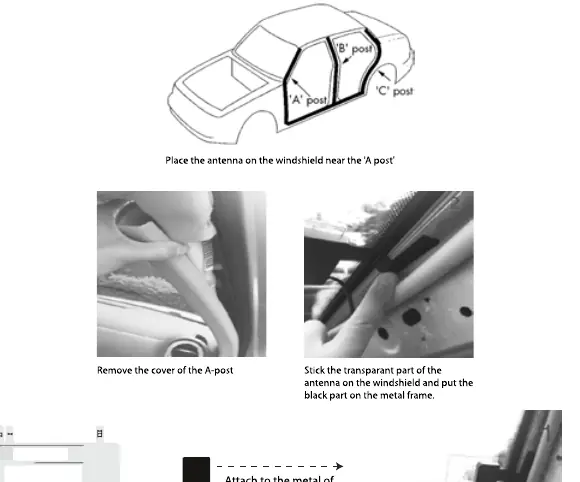

Instalacja anteny DAB+
Aktywna antena DAB+ jest zasilana przez rdzeń przewodu antenowego (+5V), co eliminuje potrzebę podłączania osobnego źródła zasilania.
- Umieść antenę na przedniej szybie w pobliżu słupka A.
- Zdejmij osłonę słupka A.
- Przyklej przezroczystą część anteny do szyby, a czarną część do metalowej ramy.
- Podłącz wtyk SMA do gniazda w radiu.

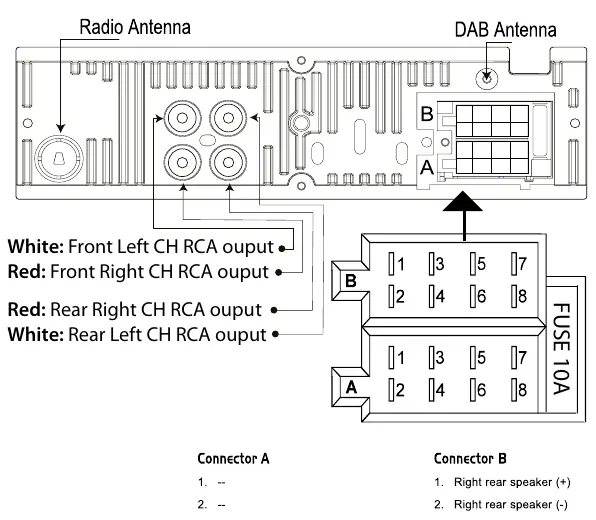

Schemat połączeń
Radio posiada dwa główne złącza (A i B) oraz wyjścia RCA:
- Złącze A: Zawiera zasilanie (pamięć +12V, zapłon +12V), sterowanie zdalne oraz masę.
- Złącze B: Obsługuje połączenia głośników (przód/tył, lewo/prawo).
- Wyjścia RCA: Dostępne są wyjścia dla przednich i tylnych kanałów (lewy/prawy).
Obsługa i ustawienia
Radio obsługuje tryby Tuner (FM/DAB), USB oraz SD. Aby wyszukać stacje DAB+, przełącz się w tryb DAB przyciskiem [MODE], a następnie użyj przycisku [APS] do rozpoczęcia skanowania. Urządzenie automatycznie zapisze 18 najsilniejszych stacji w trzech pasmach (DAB1, DAB2, DAB3).
Konserwacja i bezpieczeństwo
Do czyszczenia urządzenia używaj miękkiej, suchej szmatki. W przypadku trudnych zabrudzeń można użyć szmatki lekko zwilżonej wodą. Nie używaj rozpuszczalników ani innych środków chemicznych, które mogą uszkodzić plastik lub farbę. W razie problemów z działaniem, użyj niemetalowego, spiczastego przedmiotu, aby nacisnąć przycisk resetowania przez 5 sekund.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Radio nie włącza się lub działa nieprawidłowo
Użyj niemetalowego, spiczastego przedmiotu, aby nacisnąć przycisk resetowania przez 5 sekund, co przywróci ustawienia fabryczne.
Brak zapamiętanych stacji DAB+
Upewnij się, że antena jest poprawnie zainstalowana i podłączona. Użyj przycisku [APS], aby ponownie przeskanować pasmo.
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu zapewnia 12V DC z ujemnym uziemieniem.
- Upewnij się, że temperatura wewnątrz pojazdu mieści się w zakresie 0°C do +45°C.
- Sprawdź poprawność podłączenia wszystkich przewodów zgodnie ze schematem (złącza A i B).
- Upewnij się, że antena DAB+ jest przyklejona do metalowej ramy słupka A.
- Sprawdź, czy bezpiecznik 10A jest sprawny.
Parametry w praktyce
- Moc wyjściowa
- 75W x 4 kanały (maksymalna).
- Zasilanie anteny DAB+
- Aktywne, zasilane napięciem +5V przez rdzeń przewodu antenowego.
- Obsługa nośników
- Port USB oraz czytnik kart SD obsługują nośniki o pojemności do 32GB.
Ilustracje i schematy
- Złącze A: Pin 4 (żółty) - Pamięć +12V, Pin 7 (czerwony) - Zapłon +12V, Pin 8 (czarny) - Masa.
- Złącze B: Obsługuje 4 głośniki (przód/tył, lewo/prawo) z polaryzacją +/-.
- Wyjścia RCA: Cztery gniazda dla zewnętrznego wzmacniacza (przód L/R, tył L/R).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do pojazdów z instalacją 12V.
- Maksymalna pojemność kart SD i pamięci USB wynosi 32GB.
