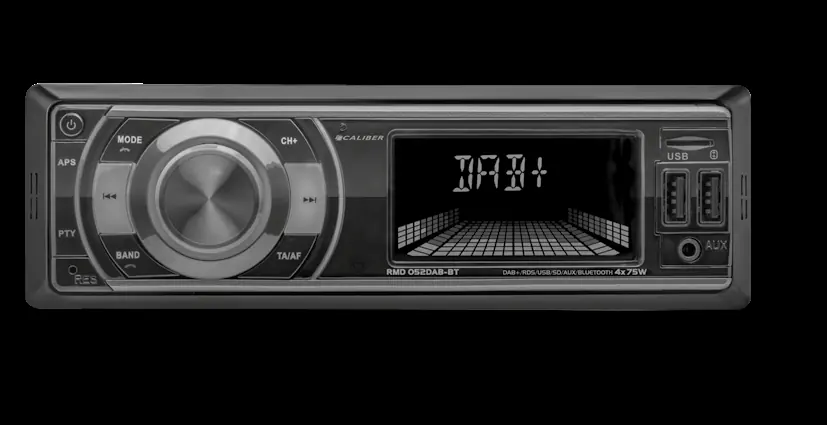

Instrukcja obsługi radia samochodowego Caliber RMD 052DAB-BT
Szybki przewodnik po radiu samochodowym Caliber RMD 052DAB-BT. Dowiedz się, jak zainstalować antenę DAB+, podłączyć okablowanie, skonfigurować Bluetooth i korzystać z funkcji radia, USB oraz SD.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje dotyczące bezpiecznego montażu, podłączenia oraz obsługi radia samochodowego Caliber RMD 052DAB-BT. Urządzenie jest przeznaczone do pojazdów z instalacją 12V i ujemnym uziemieniem. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć uszkodzenia sprzętu lub utraty gwarancji.
Montaż anteny DAB+
Aktywna antena DAB+ jest zasilana bezpośrednio przez przewód antenowy (+5V), co eliminuje potrzebę stosowania zewnętrznego źródła zasilania.
- Umieść antenę na przedniej szybie w pobliżu słupka A.
- Zdejmij osłonę słupka A.
- Przyklej przezroczystą część anteny do szyby, a czarną część do metalowej ramy karoserii.
- Podłącz wtyk SMA do gniazda w radiu.
Schemat połączeń
Radio posiada standardowe złącza ISO (A i B) oraz wyjścia RCA. Kluczowe połączenia obejmują:
- Złącze A: Pamięć +12V (żółty), Zasilanie +12V po stacyjce (czerwony), Masa (czarny).
- Złącze B: Wyjścia na głośniki (przód/tył, lewo/prawo).
- Dodatkowe: Wejście mikrofonowe (jack 3,5mm), wyjścia RCA (przód/tył).
Obsługa i funkcje
Urządzenie obsługuje radio FM/DAB+, odtwarzanie z USB/SD (do 32GB) oraz łączność Bluetooth.
- Bluetooth: Naciśnij przycisk MODE, aby wybrać tryb Bluetooth. Wyszukaj urządzenie RMD052DAB-BT_CALIBER na telefonie i wprowadź kod 0000.
- Resetowanie: W przypadku problemów użyj niemetalowego, ostrego przedmiotu, aby nacisnąć i przytrzymać przycisk RESET przez 5 sekund.
- Audio: Menu audio pozwala na regulację tonów niskich, wysokich, balansu, fadera oraz ustawień EQ.
Bezpieczeństwo
Podczas jazdy należy zachować ostrożność i nie obsługiwać urządzenia w sposób rozpraszający uwagę. Utrzymuj głośność na poziomie umożliwiającym słyszenie dźwięków z otoczenia. Urządzenie powinno pracować w temperaturze od 0°C do +45°C.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Brak połączenia Bluetooth
Upewnij się, że urządzenie jest w trybie Bluetooth (wybierz przyciskiem MODE). Jeśli połączenie nie powiodło się, na ekranie pojawi się komunikat NO CON.
Urządzenie nie reaguje lub zawiesiło się
Wykonaj reset, naciskając przycisk RESET niemetalowym, ostrym przedmiotem przez 5 sekund.
Brak dźwięku lub słaba jakość
Sprawdź ustawienia w menu Audio (Bass, Treble, Balance, Fader) oraz upewnij się, że głośniki są poprawnie podłączone zgodnie ze schematem.
Przed użyciem
- Upewnij się, że instalacja elektryczna pojazdu to 12V z ujemnym uziemieniem.
- Sprawdź, czy bezpiecznik 10A jest sprawny.
- Upewnij się, że temperatura wewnątrz pojazdu mieści się w zakresie 0°C - +45°C.
- Przygotuj nośnik USB lub kartę SD sformatowaną do obsługi plików MP3/WMA (maks. 32GB).
Parametry w praktyce
- Moc wyjściowa
- 4 x 75W (maksymalna), 4 x 20W (RMS przy 4 Ohm).
- Zasilanie anteny DAB+
- Aktywne, +5V dostarczane przez przewód antenowy.
Ilustracje i schematy
- Schemat pokazuje podłączenie anteny DAB+ do słupka A oraz wtyku SMA do radia.
- Schemat okablowania (RMD WIRING DIAGRAM) przedstawia przypisanie pinów w złączach A i B oraz lokalizację wyjść RCA.
Zgodność modelu
- Obsługuje nośniki USB i karty SD o pojemności do 32GB.
- Wymaga instalacji 12V DC z ujemnym uziemieniem.
- Antena DAB+ wymaga zasilania fantomowego +5V (wbudowane w radio).
