Caliber RMD 061DAB-BT Radio Samochodowe
Instrukcja obsługi radia samochodowego Caliber RMD 061DAB-BT z obsługą DAB+, Bluetooth, USB, SD oraz AUX. Dowiedz się jak zainstalować antenę, podłączyć przewody i korzystać z funkcji urządzenia.
Spis treści
Opis produktu
Caliber RMD 061DAB-BT to zaawansowane radio samochodowe wyposażone w tuner DAB+, Bluetooth, czytnik kart Micro SD oraz port USB. Urządzenie oferuje moc wyjściową 4x75W i jest przeznaczone do montażu w pojazdach z instalacją 12V. Dzięki wbudowanemu modułowi Bluetooth, radio umożliwia bezprzewodowe odtwarzanie muzyki oraz prowadzenie rozmów telefonicznych w trybie głośnomówiącym.
Instalacja i podłączenie
Instalacja radia wymaga poprawnego podłączenia złączy ISO (A i B). Złącze A odpowiada za zasilanie (pamięć, zapłon, masa), natomiast złącze B służy do podłączenia głośników. W zestawie znajduje się aktywna antena DAB+, którą należy zamontować na przedniej szybie w pobliżu słupka A. Przezroczystą część anteny przykleja się do szyby, a czarny element do metalowej ramy karoserii, co zapewnia odpowiednie uziemienie. Antena jest zasilana bezpośrednio przez przewód antenowy (+5V), więc nie wymaga dodatkowego źródła zasilania.
Obsługa urządzenia
Obsługa radia odbywa się za pomocą pokrętła głośności oraz przycisków funkcyjnych. Przycisk MODE pozwala na przełączanie między źródłami dźwięku (Radio, USB, SD, Bluetooth, AUX). W trybie radia można zapisać do 6 najsilniejszych stacji za pomocą funkcji AF. Menu Audio umożliwia precyzyjne dostrojenie dźwięku, w tym regulację tonów niskich (Bass), wysokich (Treble), balansu oraz korektora (EQ). W przypadku problemów z działaniem urządzenia, można przywrócić ustawienia fabryczne, naciskając przycisk Reset przez 5 sekund za pomocą cienkiego, niemetalowego przedmiotu.
Bezpieczeństwo i konserwacja
Dla zapewnienia bezpieczeństwa, nie należy obsługiwać radia podczas prowadzenia pojazdu. Należy utrzymywać poziom głośności umożliwiający słyszenie dźwięków z otoczenia. Urządzenie powinno pracować w temperaturze od 0°C do +45°C. Do czyszczenia należy używać wyłącznie miękkiej, suchej szmatki; w przypadku trudniejszych zabrudzeń można ją lekko zwilżyć wodą. Nie wolno używać agresywnych środków czyszczących, które mogłyby uszkodzić obudowę lub wyświetlacz.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje lub zawiesiło się
Użyj niemetalowego, spiczastego przedmiotu, aby nacisnąć i przytrzymać przycisk Reset przez 5 sekund.
Brak połączenia Bluetooth
Upewnij się, że w telefonie wybrano urządzenie 'RMD061DAB-BT_CALIBER' i wprowadzono kod '0000' (jeśli wymagany).
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu ma ujemne uziemienie 12V.
- Upewnij się, że temperatura wewnątrz pojazdu mieści się w zakresie 0°C - +45°C.
- Sprawdź, czy wszystkie przewody głośnikowe są poprawnie podłączone do złącza B.
- Upewnij się, że antena DAB+ jest poprawnie przyklejona do szyby i metalowej ramy.
Parametry w praktyce
- Moc wyjściowa
- 75W na kanał (maksymalna), 20W RMS na kanał.
- Impedancja głośników
- Zalecana wartość 4-8 ohm.

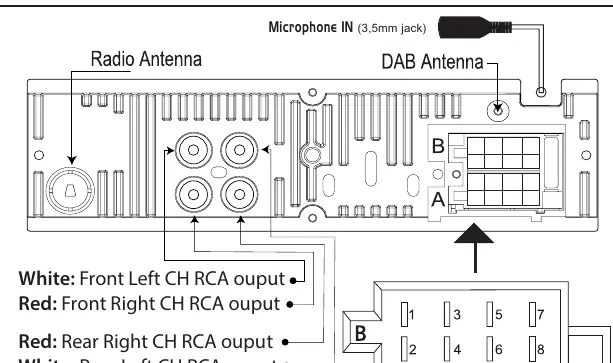

Ilustracje i schematy
- Złącze A: Zasilanie (pamięć, zapłon, masa) i wyjście zdalne.
- Złącze B: Podłączenie czterech głośników (przód/tył, lewo/prawo).
- Wyjścia RCA: Białe i czerwone gniazda do podłączenia zewnętrznego wzmacniacza.
- Antena DAB+: Wymaga podłączenia do gniazda SMA i uziemienia do ramy samochodu.
Zgodność modelu
- Obsługuje nośniki USB i karty Micro SD o pojemności do 32GB.
- Przeznaczone wyłącznie do pojazdów z instalacją 12V i ujemną masą.
