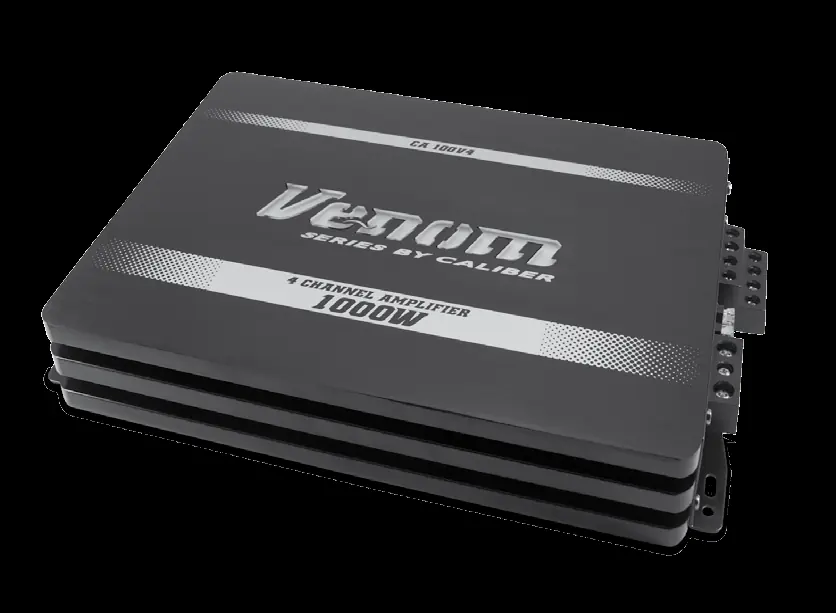

Wzmacniacz Caliber CA 100V4 to 4-kanałowe urządzenie audio o mocy 1000W. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, poprawnego okablowania oraz konfiguracji poziomu sygnału wejściowego. Uwaga: Nigdy nie używaj jednocześnie wejść wysokopoziomowych (Hi Input) oraz wejść RCA.
Montaż i instalacja
- Zapewnij co najmniej 5 cm wolnej przestrzeni wokół wzmacniacza dla prawidłowej wentylacji.
- Unikaj miejsc narażonych na wilgoć i bezpośrednie nasłonecznienie.
- Przed pracą przy instalacji elektrycznej pojazdu zawsze odłącz ujemną klemę akumulatora.
- Zainstaluj bezpiecznik w odległości nie większej niż 30 cm od akumulatora.
Podłączenie zasilania
- +12V: Podłącz bezpośrednio do akumulatora za pomocą przewodu o przekroju min. 15 mm². Nie podłączaj do skrzynki bezpieczników samochodu.
- GND (Uziemienie): Podłącz solidnie do nieizolowanego elementu podwozia pojazdu, używając przewodu o tym samym przekroju co kabel zasilający.
- REM (Remote): Podłącz do wyjścia sterującego radia. Jeśli radio nie posiada takiego wyjścia, wymagany jest osobny przełącznik.
Obsługa i ustawienia
Aby uzyskać optymalną jakość dźwięku:
- Ustaw pokrętło poziomu wejściowego na minimum.
- Ustaw głośność radia na 3/4 maksymalnego poziomu.
- Dostosuj wzmocnienie basów (Bass Boost) do własnych preferencji.
- Powoli zwiększaj poziom wejściowy wzmacniacza, aż usłyszysz zniekształcenia dźwięku, a następnie delikatnie go cofnij.
Dane techniczne
- Moc wyjściowa (RMS przy 14.4V): 4x 50W (4 Ohm) lub 1x 150W (4 Ohm w mostku).
- Pasmo przenoszenia: 5Hz - 42kHz.
- Czułość wejściowa RCA: 0.2V - 3V.
- Filtr dolno/górnoprzepustowy: 50 - 250Hz.
- Bezpieczniki: 2x 20A.
Kontakt serwisowy
Caliber Head Office, Holandia. E-mail: [email protected], Fax: +31 416 69 90 01.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Zniekształcenia dźwięku (clipping)
Zmniejsz poziom wejściowy wzmacniacza lub zredukuj ustawienie Bass Boost.
Brak włączania się wzmacniacza
Sprawdź połączenie kabla REM (Remote) oraz czy bezpiecznik przy akumulatorze nie jest przepalony.
Zakłócenia w dźwięku
Upewnij się, że kable zasilające i sygnałowe są prowadzone po przeciwnych stronach pojazdu.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed montażem.
- Użyj przewodu zasilającego o przekroju min. 15 mm².
- Zainstaluj bezpiecznik w odległości do 30 cm od akumulatora.
- Upewnij się, że punkt uziemienia jest oczyszczony z farby i izolacji.
- Sprawdź, czy wentylacja wzmacniacza nie jest zasłonięta.
Parametry w praktyce
- Input Sensitivity
- Zakres napięcia sygnału wejściowego, który wzmacniacz może obsłużyć.
Ilustracje i schematy
- Schemat połączeń pokazuje dwie opcje: wejście RCA (Option 1) oraz wejście wysokopoziomowe (Option 2).
- Rysunek przedstawia sposób podłączenia głośników w trybie stereo oraz w trybie mostkowanym (bridged).
Zgodność modelu
- Wzmacniacz wymaga zasilania 12V DC.
- Nie używaj jednocześnie wejść Hi Input i RCA.
- Zalecany montaż przez autoryzowany serwis dla zachowania pełnej gwarancji.
