Instrukcja obsługi radia samochodowego Caliber RMD 033DAB-BT
Szybki przewodnik po instalacji, obsłudze i konfiguracji radia samochodowego Caliber RMD 033DAB-BT. Dowiedz się, jak podłączyć antenę DAB, sparować telefon przez Bluetooth i korzystać z funkcji tunera.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera skróconą instrukcję obsługi i montażu radia samochodowego Caliber RMD 033DAB-BT. Urządzenie przeznaczone jest do instalacji w pojazdach z instalacją 12V i ujemnym uziemieniem. Kluczowe czynności obejmują prawidłowe podłączenie złączy ISO oraz instalację anteny DAB na przedniej szybie.
Opis urządzenia

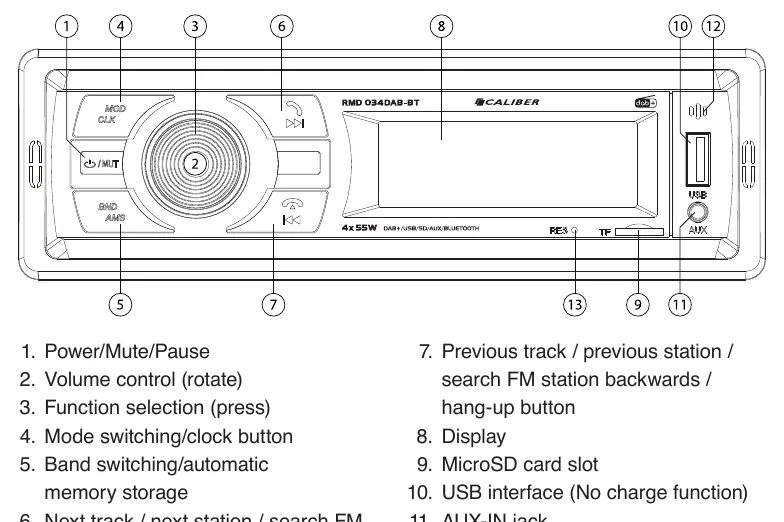

Radio wyposażone jest w tuner FM/DAB+, odtwarzacz MP3, port USB, czytnik kart MicroSD oraz moduł Bluetooth. Panel przedni posiada pokrętło głośności, przyciski wyboru trybu (MOD), sterowania pasmem (BND/AMS) oraz przyciski nawigacji po utworach i stacjach.
Montaż i instalacja
Do podłączenia radia należy użyć wyłącznie dołączonych złączy ISO. Jeśli pojazd nie posiada standardowego złącza ISO, należy użyć dostarczonego kabla przejściowego. Uwaga: Negatywny przewód głośnikowy nie może być uziemiony, gdyż grozi to uszkodzeniem radia.

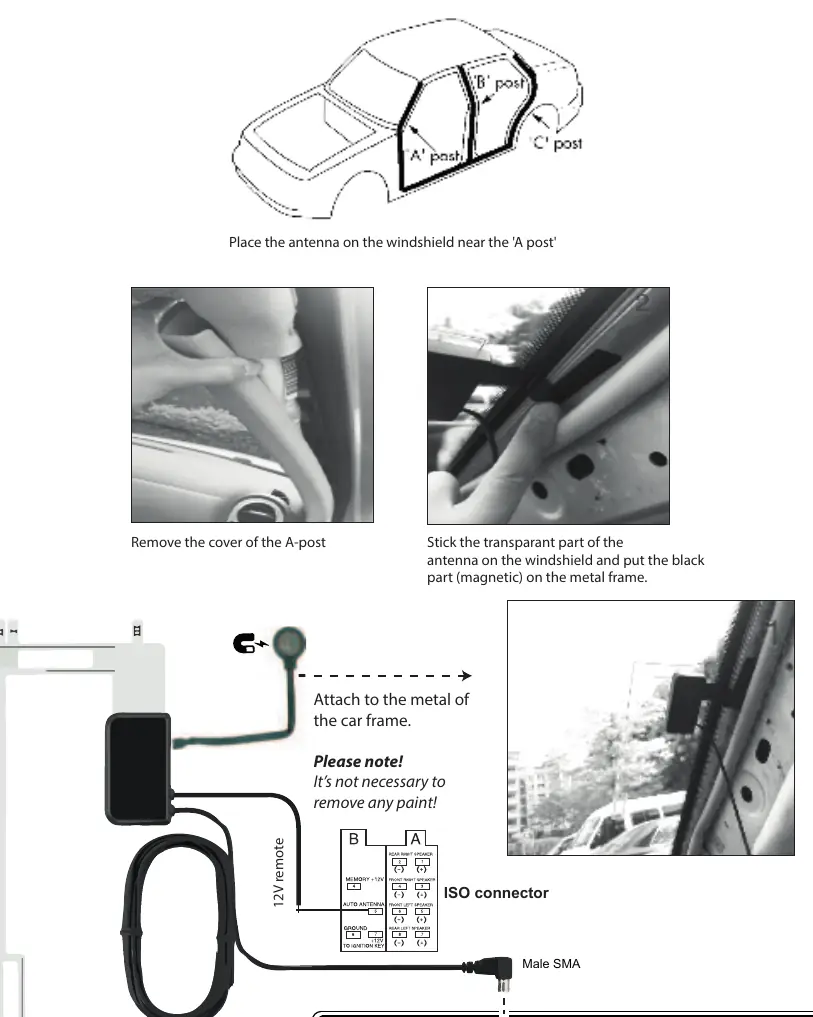

Instalacja anteny DAB
- Zdejmij osłonę słupka A.
- Umieść antenę na przedniej szybie w pobliżu słupka A.
- Przyklej przezroczystą część anteny do szyby, a czarną (magnetyczną) część do metalowej ramy pojazdu.
- Podłącz zasilanie anteny do niebiesko-białego przewodu (12V Remote) jednostki głównej.
Obsługa i tryby pracy
Przełączanie między źródłami (Tuner, AUX, Bluetooth) odbywa się przyciskiem MOD. W trybie FM/DAB długie naciśnięcie przycisku BND/AMS uruchamia automatyczne wyszukiwanie i zapisywanie 18 najsilniejszych stacji. W trybie Bluetooth urządzenie paruje się z telefonem (kod 0000), umożliwiając prowadzenie rozmów i streaming audio.
Resetowanie urządzenia
W przypadku problemów z działaniem, użyj niemetalowego, spiczastego przedmiotu, aby nacisnąć i przytrzymać przycisk RESET przez 5 sekund. Spowoduje to przywrócenie ustawień fabrycznych.
Bezpieczeństwo i konserwacja
Nie obsługuj urządzenia podczas jazdy. Utrzymuj głośność na poziomie umożliwiającym słyszenie dźwięków otoczenia. Do czyszczenia używaj miękkiej, suchej szmatki; w razie potrzeby lekko zwilżonej wodą. Nie używaj środków chemicznych, które mogą uszkodzić plastik lub farbę.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Radio nie włącza się lub działa nieprawidłowo
Wykonaj reset urządzenia, naciskając przycisk RESET przez 5 sekund niemetalowym przedmiotem.
Brak dźwięku lub uszkodzenie radia
Upewnij się, że negatywny przewód głośnikowy nie jest uziemiony.
Problemy z parowaniem Bluetooth
Upewnij się, że urządzenie jest w trybie Bluetooth (MOD/CLK), wyszukaj 'RMD033DAB-BT' i użyj kodu '0000'.
Przed użyciem
- Sprawdź, czy instalacja pojazdu ma 12V i ujemne uziemienie.
- Upewnij się, że używasz złączy ISO.
- Sprawdź, czy temperatura wewnątrz pojazdu mieści się w zakresie 0°C - +45°C.
- Upewnij się, że przewody anteny DAB są poprawnie odizolowane i podłączone.
- Sprawdź, czy karta SD lub USB nie przekracza 32GB pojemności.
Parametry w praktyce
- Impedancja obciążenia
- 4 do 8 Ohm dla głośników.
- Moc wyjściowa
- 4x 55W (maksymalna).
Ilustracje i schematy

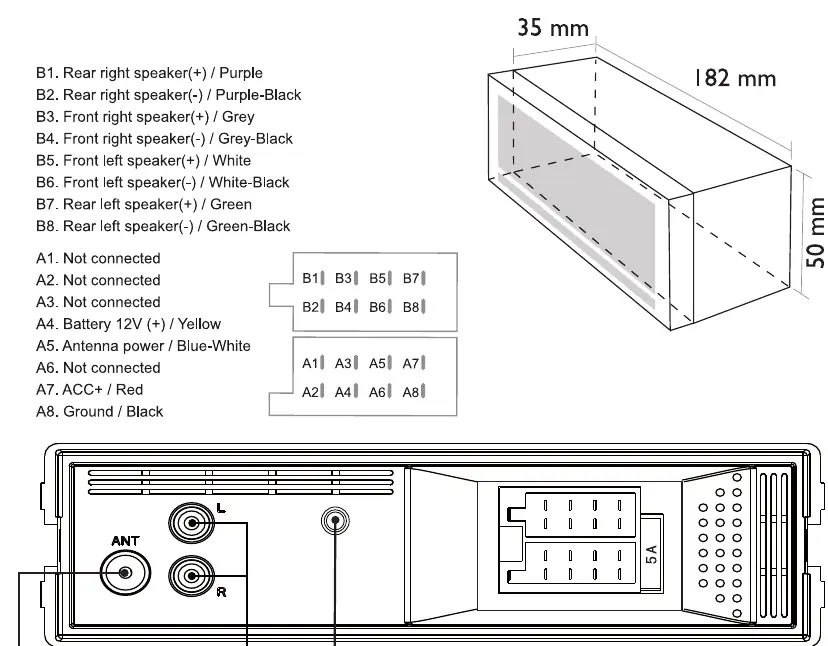

- Schemat ISO: B1-B8 dla głośników, A4 dla zasilania 12V, A8 dla masy.
- Instalacja anteny: Przezroczysta część na szybę, czarna magnetyczna na metalową ramę słupka A.
- Podłączenie anteny: Wymaga zasilania 12V Remote (niebiesko-biały przewód).
Zgodność modelu
- Obsługuje nośniki USB i karty SD do 32GB.
- Wymaga instalacji 12V z ujemnym uziemieniem.
- Antena DAB musi być typu aktywnego z zasilaniem 12V.
