Instrukcja naprawy gniazda kart CF Canon EOS 20D

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik serwisowy dotyczący naprawy uszkodzonego gniazda kart CompactFlash (CF) w aparacie Canon EOS 20D. Naprawa wymaga zaawansowanych umiejętności lutowania oraz precyzyjnych narzędzi. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiedni sprzęt.

Wymagane narzędzia i części

• Zestaw narzędzi elektronicznych (Essential Electronics Toolkit)
• Śrubokręt krzyżowy Phillips #0
• Stacja lutownicza
• Cienki drut (np. z kabla Ethernet lub cienki przewód wielożyłowy)
• Pęseta

Demontaż aparatu

Proces demontażu wymaga ostrożności, szczególnie przy operowaniu kablami taśmowymi.

Krok 1: Dostęp do śrub

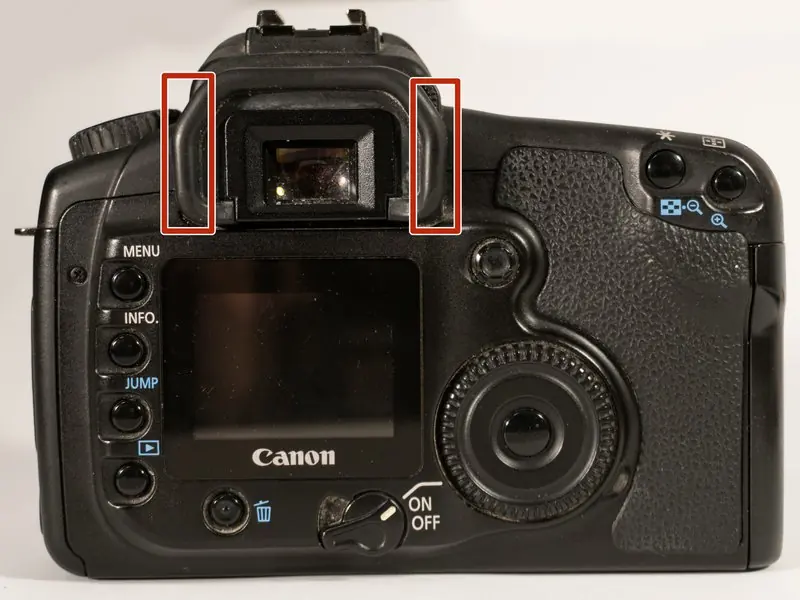

• Zdejmij muszlę oczną (eyepiece cap), pociągając ją w górę.
• Odkręć dwie śruby ukryte pod muszlą oczną.

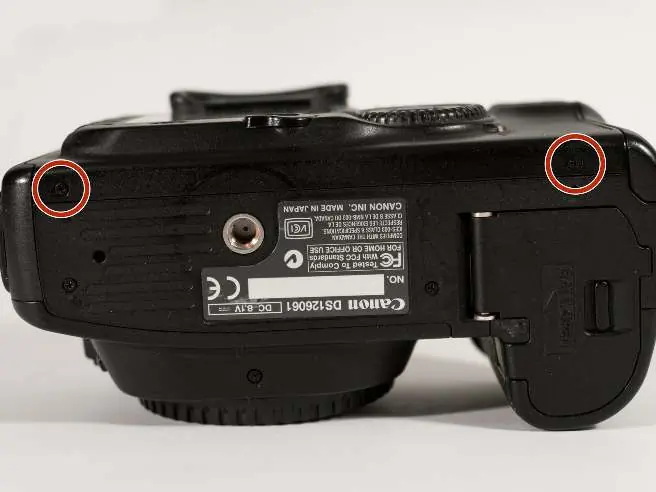

• Odklej gumowy uchwyt na tylnej części obudowy, aby odsłonić ukrytą śrubę.
• Odkręć wszystkie widoczne śruby na tylnej części aparatu oraz śruby na spodzie obudowy.

Krok 2: Zdejmowanie tylnego panelu

• Ostrożnie unieś tylny panel. Uwaga: Nie podnoś go zbyt wysoko, aby nie zerwać kabli taśmowych ani nie uszkodzić złączy na płycie głównej.
• Użyj spudgera, aby odblokować złącze kabla taśmowego.
• Po odłączeniu kabla, tylny panel powinien dać się zdjąć.

Krok 3: Odłączanie podzespołów

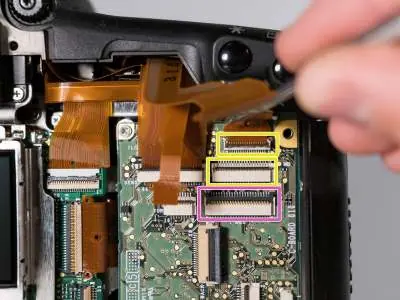

• Otwórz zatrzaski wszystkich wskazanych złączy kabli taśmowych.
• Odłącz kabel łączący płytę główną z dodatkową płytą sterującą.
• Ostrożnie wyjmij małe zielone złącze, uważając na delikatne przewody.
• Odłącz pozostałe ukryte złącza.

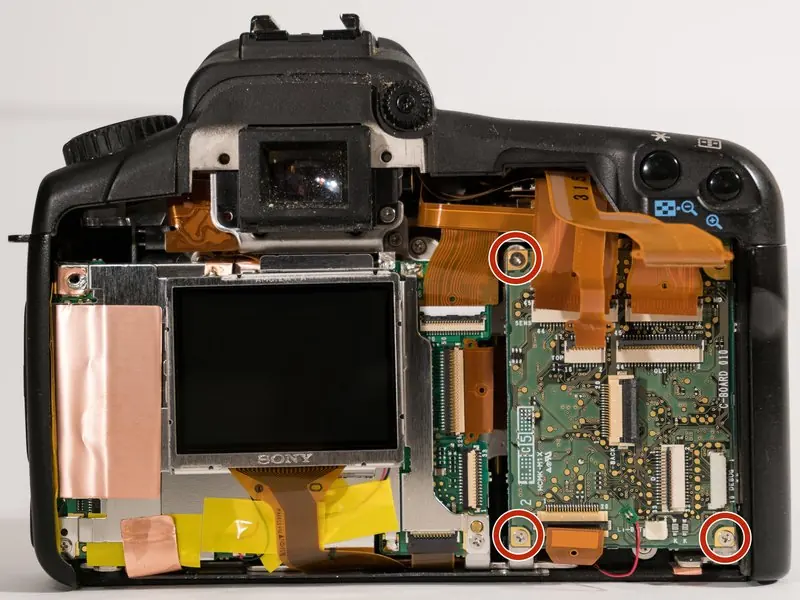

• Odkręć trzy śruby mocujące dodatkową płytę sterującą i wyjmij ją.

Naprawa gniazda CF

Wymiana pinów

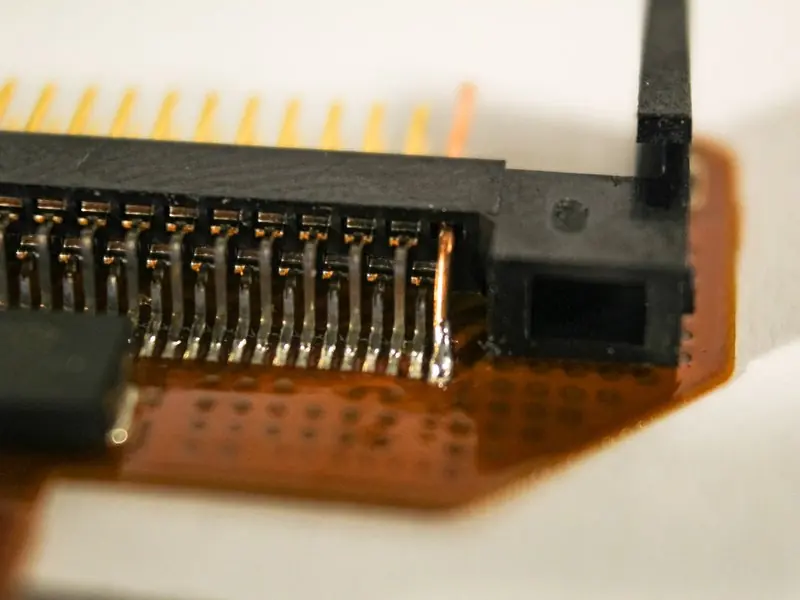

• Jeśli pin jest wygięty, spróbuj go ostrożnie wyprostować. Jeśli pin jest złamany, konieczna jest wymiana.
• Użyj fragmentu drutu z kabla Ethernet, aby zastąpić złamany pin. Pamiętaj, że piny skrajne mogą być dłuższe.

Naprawa ścieżek

• Jeśli piny zostały wciśnięte i uszkodziły ścieżki, konieczne jest ich przelutowanie.
• Użyj ostrego narzędzia (np. nożyka Xacto), aby zdrapać maskę lutowniczą z przelotek (vias).
• Przylutuj przewód do przelotki, aby przywrócić połączenie.
• Użyj taśmy, aby unieruchomić gniazdo podczas lutowania.

Montaż

Montaż urządzenia przeprowadza się w odwrotnej kolejności do demontażu. Podczas zakładania przedniego panelu upewnij się, że lewa strona weszła poprawnie pod krawędź obudowy.
