Instrukcja montażu zadaszenia tarasu Canopia Olympia 10x10
Kompletny przewodnik montażu zadaszenia tarasu Canopia Olympia 10x10. Dowiedz się, jak przygotować podłoże, dobrać śruby, dopasować wymiary i bezpiecznie zainstalować konstrukcję.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zadaszenie tarasu Canopia Olympia 10x10 to konstrukcja wymagająca solidnego, wypoziomowanego podłoża. Montaż powinien być przeprowadzony przez dwie osoby. Należy bezwzględnie przestrzegać kolejności kroków montażowych i używać odpowiednich śrub w zależności od typu podłoża (beton/płytki lub drewno). Produkt jest przeznaczony głównie jako zadaszenie tarasu.

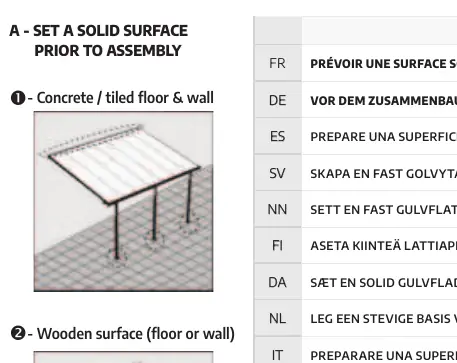

Przygotowanie podłoża i fundamentu
Przed rozpoczęciem montażu należy przygotować solidne i wypoziomowane podłoże. Konstrukcja musi być zakotwiczona bezpośrednio do solidnego fundamentu, co jest niezbędne dla stabilności i ważności gwarancji. Upewnij się, że w miejscu montażu nie ma ukrytych rur ani kabli.

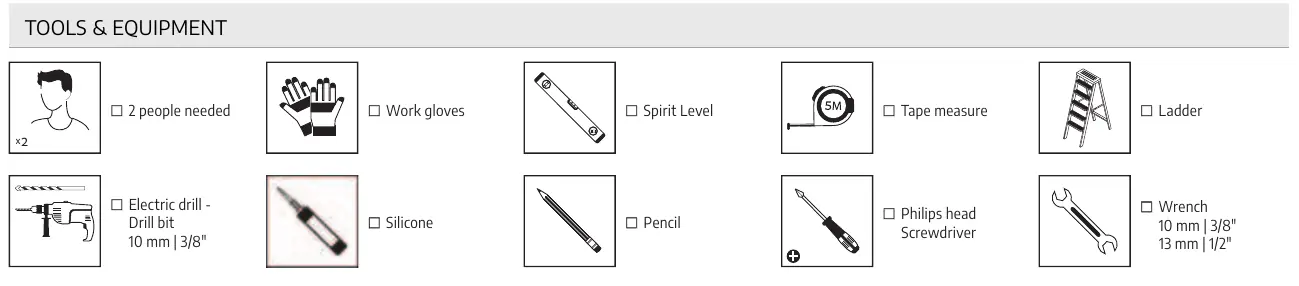

Narzędzia i wyposażenie
Do montażu będą potrzebne: wiertarka z wiertłem 10 mm, poziomica, miarka, drabina, silikon, ołówek, śrubokręt krzyżakowy oraz klucz 10 mm i 13 mm. Zaleca się używanie rękawic ochronnych.

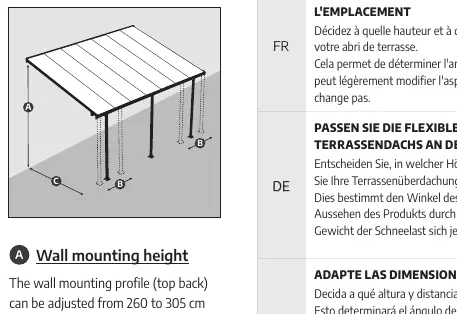

Dopasowanie wymiarów zadaszenia
Konstrukcja pozwala na regulację wymiarów w zależności od miejsca montażu:
- Wysokość montażu na ścianie: Profil ścienny można regulować w zakresie 260-305 cm od podłoża.
- Pozycja słupów: Słupy można przesuwać wzdłuż krawędzi bocznych (5-54 cm od krawędzi).
- Głębokość: Odległość słupów od ściany można regulować w zakresie 226-286 cm.
Montaż i instalacja
Montaż składa się z 18 głównych kroków. Kluczowe zasady:
- Używaj sprayu silikonowego na ramie, aby ułatwić wsuwanie paneli (nie spryskuj samych paneli).
- Panele z nadrukiem "THIS SIDE OUT" muszą być skierowane stroną z ochroną UV na zewnątrz.
- Usuń folię ochronną z obu stron paneli.
- W krokach 11-12 upewnij się, że panele są poprawnie zorientowane.
- W kroku 14 zastosuj uszczelniacz silikonowy na wewnętrznej części profilu #7997.
- W kroku 16 wyreguluj pozycję słupów przed ich ostatecznym zakotwiczeniem.
Konserwacja i bezpieczeństwo
Regularnie czyść dach i rynny z liści, brudu i śniegu. Jeśli warstwa śniegu przekroczy 40 cm, należy go usunąć. Do czyszczenia używaj miękkiej szmatki i zimnej wody. Nie używaj acetonu ani ściernych detergentów, ponieważ mogą one uszkodzić panele.
Praktyczna pomoc
Typowe problemy
Woda przecieka przez profil
Zastosuj uszczelniacz silikonowy nad belką #7288 zgodnie z krokiem 7 instrukcji.
Trudności z wsuwaniem paneli w profile
Użyj sprayu silikonowego na ramie, aby zmniejszyć tarcie. Nie spryskuj samych paneli.
Niestabilność konstrukcji
Upewnij się, że produkt jest zakotwiczony bezpośrednio do solidnego, wypoziomowanego fundamentu.
Przed użyciem
- Sprawdź, czy masz wszystkie części zgodnie z listą zawartości.
- Przygotuj solidne, wypoziomowane podłoże.
- Upewnij się, że masz pomoc drugiej osoby do montażu.
- Sprawdź, czy w podłożu nie ma ukrytych rur lub kabli.
- Przygotuj wymagane narzędzia (wiertarka, poziomica, klucze).
Parametry w praktyce
- Wysokość montażu na ścianie
- Regulowana w zakresie 260-305 cm od podłoża.
- Głębokość od słupa do ściany
- Regulowana w zakresie 226-286 cm.
Ilustracje i schematy
- Strona 2: Przegląd dostępnych modeli i potrzebnych narzędzi.
- Strona 5: Przygotowanie podłoża (beton vs drewno).
- Strona 8-10: Regulacja wymiarów (wysokość, pozycja słupów, głębokość).

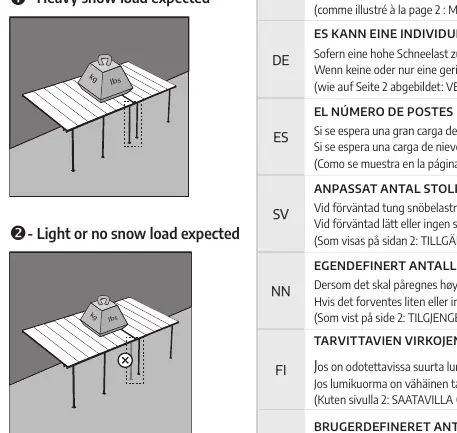

- Strona 11-12: Dostosowanie liczby słupów do obciążenia śniegiem.
Zgodność modelu
- Produkt przeznaczony do użytku jako zadaszenie tarasu.
- Wymaga solidnego fundamentu (beton, płytki lub drewno).
- Dostosuj liczbę słupów w zależności od przewidywanego obciążenia śniegiem.
