Instrukcja montażu altany ogrodowej Veikous 10x10 Hardtop
Kompletny przewodnik montażu altany ogrodowej Veikous 10x10 Hardtop. Dowiedz się, jak bezpiecznie złożyć konstrukcję, jakie narzędzia są potrzebne oraz jak poprawnie zakotwiczyć altanę w podłożu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż altany Veikous 10x10 Hardtop wymaga zaangażowania co najmniej trzech osób. Przed przystąpieniem do prac należy przygotować odpowiednie narzędzia i miejsce. Kluczowe jest przestrzeganie kolejności montażu oraz nie dokręcanie śrub do końca przed zakończeniem składania całej konstrukcji, aby umożliwić dopasowanie elementów.
Przygotowanie do montażu
Przed rozpoczęciem upewnij się, że posiadasz wszystkie części wymienione w instrukcji. W przypadku brakujących lub uszkodzonych elementów, przygotuj numer zamówienia oraz model produktu i skontaktuj się z obsługą klienta.

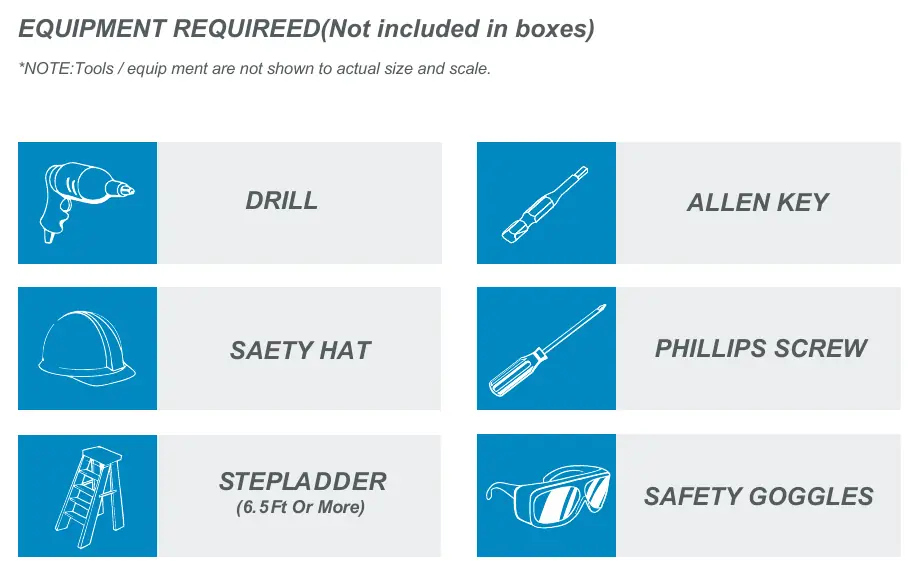

Wymagane narzędzia
- Wiertarka
- Klucz imbusowy
- Śrubokręt krzyżowy
- Drabina (o wysokości min. 6,5 stopy / ok. 2 m)
- Kask ochronny
- Okulary ochronne
Instrukcja montażu
Montaż składa się z 25 głównych kroków. Poniżej przedstawiono najważniejsze etapy:

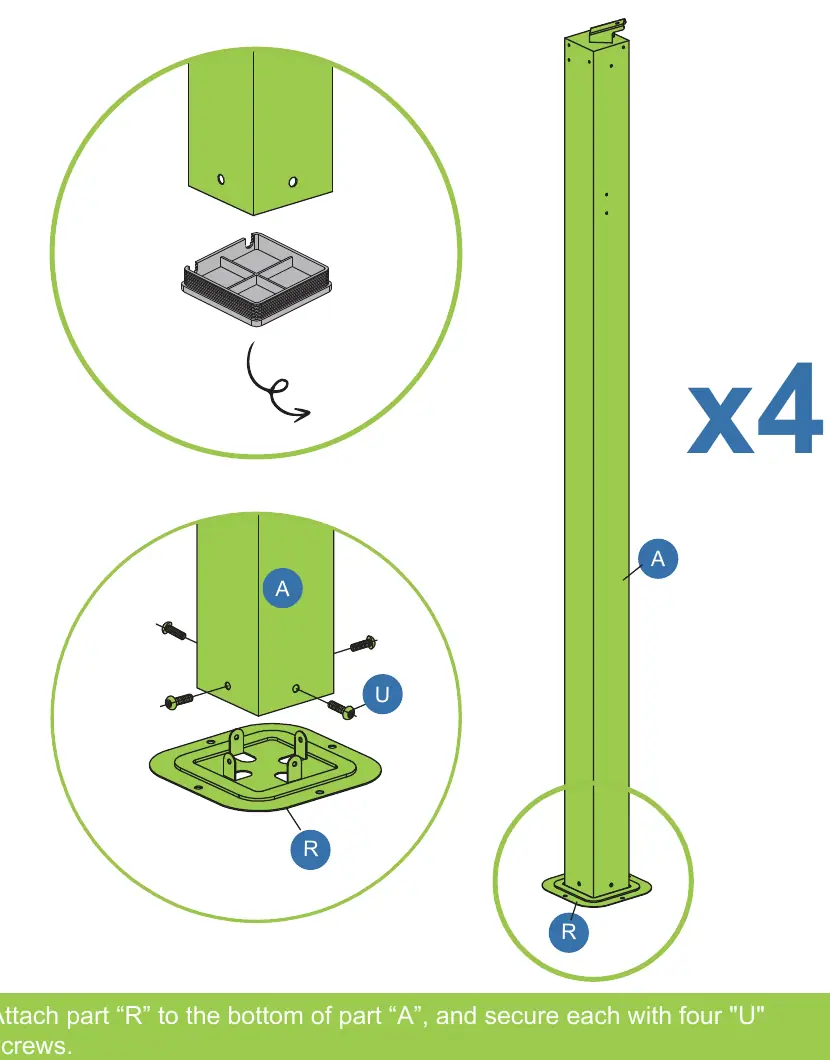

- Montaż podstawy: Przytwierdź elementy podstawy (R) do słupów (A) za pomocą śrub (U). Pamiętaj o usunięciu zatyczek z dolnej części słupów przed montażem.

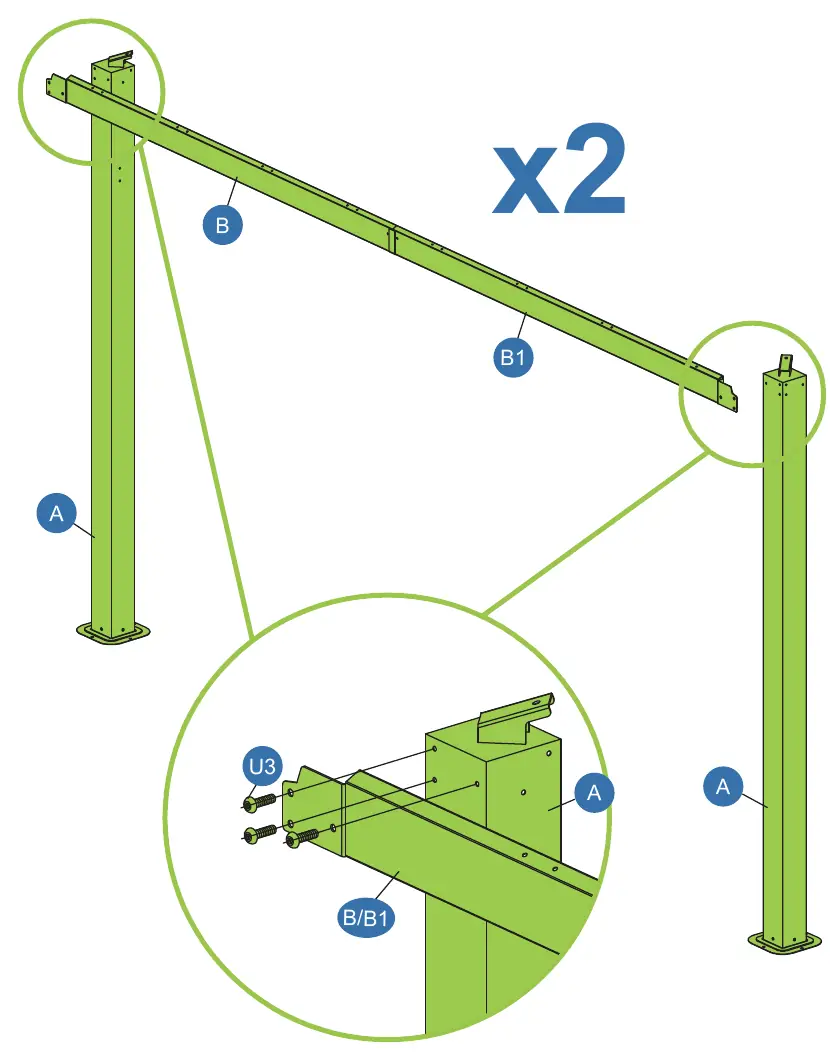

- Konstrukcja ramy: Połącz belki (B, B1) za pomocą łączników (C) i zabezpiecz je wspornikami (K3). Następnie połącz ramy ze słupami (A) używając śrub (U3).

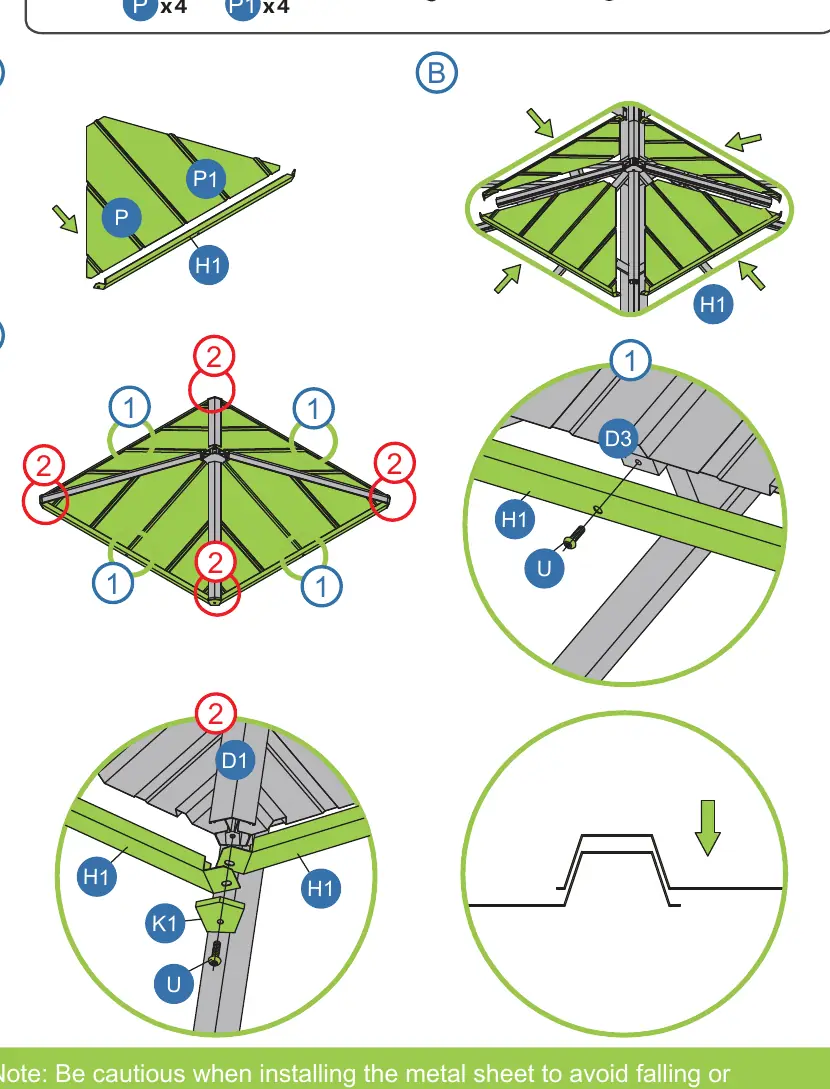

- Montaż dachu: Zainstaluj profile dachowe (D, D1) oraz łączniki (G). Podczas montażu paneli dachowych (O, O1-O6) pamiętaj o usunięciu folii ochronnej – metalowe arkusze należy układać stroną niepowlekaną do słońca.
- Wykończenie: Po ułożeniu wszystkich paneli dachowych i dokręceniu śrub (V3), należy w pełni dokręcić wszystkie połączenia konstrukcyjne (M2/M3).
Wskazówki dotyczące bezpieczeństwa i konserwacji
- Folia ochronna: Zawsze usuwaj folię ochronną z paneli dachowych przed montażem.

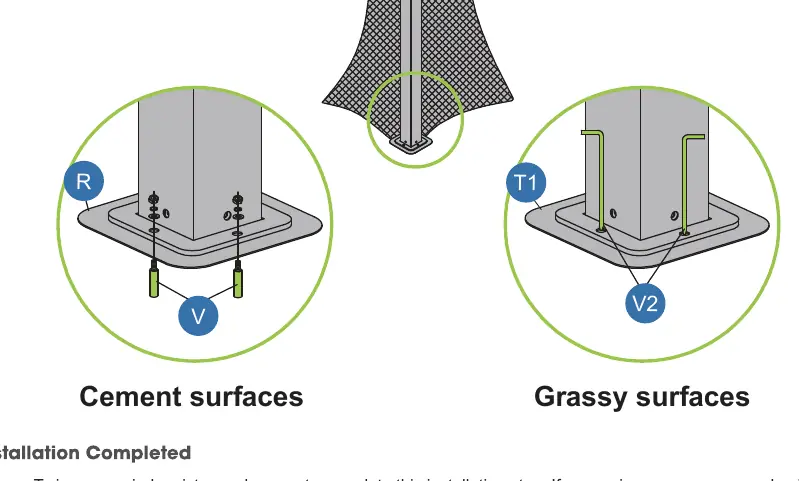

- Kotwiczenie: Altana musi być zakotwiczona w podłożu, aby zapewnić odporność na wiatr. Użyj śrub rozporowych dla powierzchni betonowych lub gwoździ dla powierzchni trawiastych. Brak kotwiczenia może doprowadzić do przewrócenia konstrukcji przez silny wiatr.
- Użytkowanie: Konstrukcja nie jest przeznaczona do użytku komercyjnego (np. w przedszkolach czy parkach rekreacyjnych).
Kontakt z serwisem
W razie pytań lub problemów z montażem, skontaktuj się z producentem:
Telefon: 1-858-324-1911 (poniedziałek - niedziela, 10:00 - 19:00 EST)E-mail: [email protected] www: www.veikous.com
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy

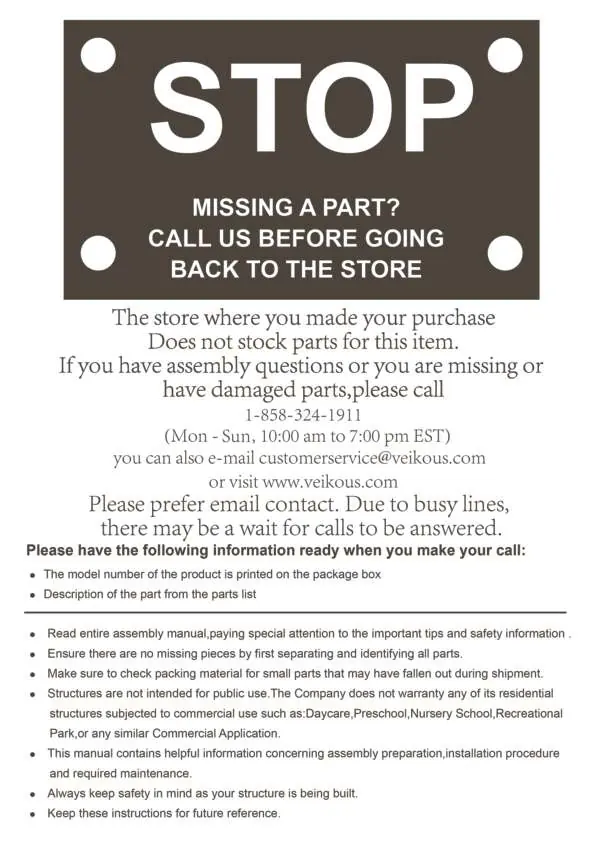

Brakujące lub uszkodzone części
Nie wracaj do sklepu. Przygotuj numer zamówienia, model produktu i opis części, a następnie skontaktuj się z obsługą klienta pod numerem 1-858-324-1911 lub adresem e-mail [email protected].
Niestabilna konstrukcja
Upewnij się, że wszystkie śruby zostały w pełni dokręcone po zakończeniu montażu. Sprawdź, czy altana została poprawnie zakotwiczona w podłożu (śruby rozporowe dla betonu lub gwoździe dla trawnika).
Przed użyciem
- Zapewnij pomoc co najmniej 3 osób do montażu.
- Przygotuj narzędzia: wiertarkę, klucz imbusowy, śrubokręt krzyżowy, drabinę (min. 6.5 stopy), kask i okulary ochronne.
- Sprawdź zawartość opakowania i zidentyfikuj wszystkie części.
- Usuń folię ochronną z metalowych arkuszy dachu.
- Upewnij się, że masz numer zamówienia i model produktu pod ręką.
Parametry w praktyce
- Wymiary 10x10
- Oznacza rozmiar altany w stopach (ok. 3x3 metry).
Ilustracje i schematy
- Instrukcja zawiera 25 kroków montażowych z rysunkami technicznymi.
- Rysunki pokazują sposób łączenia profili (oznaczonych literami A, B, C, D itd.) za pomocą odpowiednich śrub (U, U1, U2, U3, U4).
Zgodność modelu
- Altana nie jest przeznaczona do użytku komercyjnego (np. przedszkola, szkoły, parki rekreacyjne).
