Instrukcja obsługi zdalnego skraplacza chłodzonego powietrzem Carrier 09XC

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zdalnych skraplaczy chłodzonych powietrzem Carrier serii 09XC. Urządzenia te są przeznaczone do pracy z jednostkami pakietowymi 50XCR. Instalacja, uruchomienie i serwisowanie muszą być wykonywane wyłącznie przez przeszkolony i wykwalifikowany personel. Podczas pracy należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym odłączenia zasilania przed przystąpieniem do prac serwisowych oraz stosowania środków ochrony osobistej.

Opis urządzenia

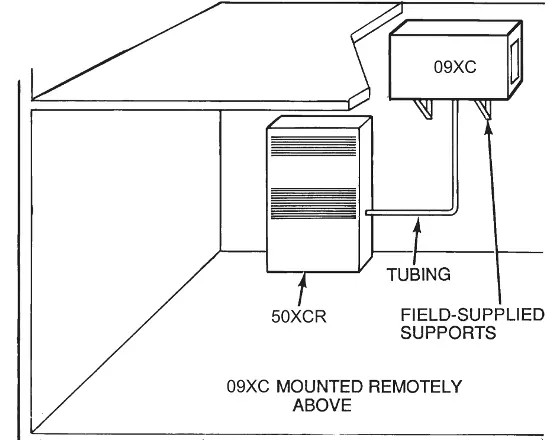

Skraplacze 09XC są przeznaczone do montażu wewnątrz pomieszczeń, w oknach lub przez ściany w budynkach wysokościowych. Przepływ powietrza jest poziomy, zarówno wlotowy, jak i wylotowy z tej samej strony urządzenia. Wentylatory odśrodkowe z regulowanym napędem pasowym zapewniają przepływ powietrza dostosowany do wymagań statycznych.

Instalacja

Przed instalacją należy sprawdzić wymagania dotyczące przestrzeni, nośność podłogi, lokalizację rurociągów oraz zasilanie. Urządzenia są montowane na płozach, które należy usunąć dopiero po ustawieniu jednostki w pozycji docelowej. W przypadku zawieszania jednostki należy użyć czterech prętów gwintowanych o średnicy co najmniej 1/2 cala, zakotwiczonych w stropie, z zastosowaniem izolatorów drgań.

Podłączenie rurociągów

Wszystkie połączenia powinny być wykonane zgodnie z lokalnymi przepisami. Należy stosować rury miedziane odpowiedniej klasy. W przypadku instalacji skraplacza powyżej parownika zaleca się montaż zaworu zwrotnego na linii tłocznej gorącego gazu, aby zapobiec spływaniu czynnika chłodniczego do sprężarki podczas postoju.

Instalacja kanałów

Kanały powietrzne powinny być jak najkrótsze. Należy unikać recyrkulacji powietrza, stosując odpowiednie kolana wylotowe. Kanały metalowe powinny być izolowane, aby zapobiec kondensacji wilgoci.

Uruchomienie

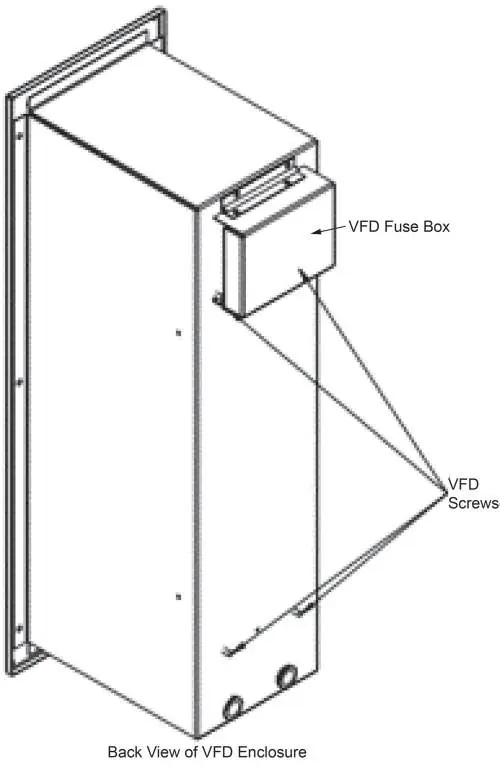

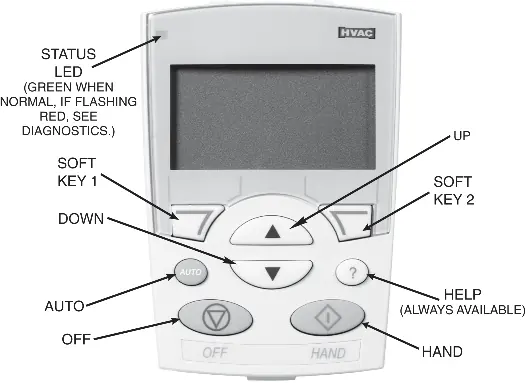

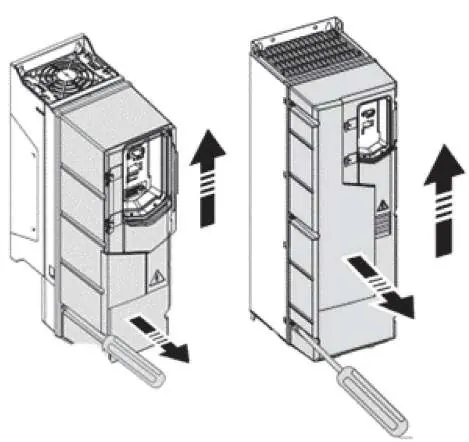

Przed uruchomieniem należy wykonać procedurę ewakuacji i osuszania układu. Przed napełnieniem czynnikiem chłodniczym należy zainstalować lub wymienić filtry osuszacze. W przypadku opcji niskiej temperatury otoczenia, należy skonfigurować napęd o zmiennej częstotliwości (VFD) zgodnie z parametrami podanymi w instrukcji.

Serwis i konserwacja

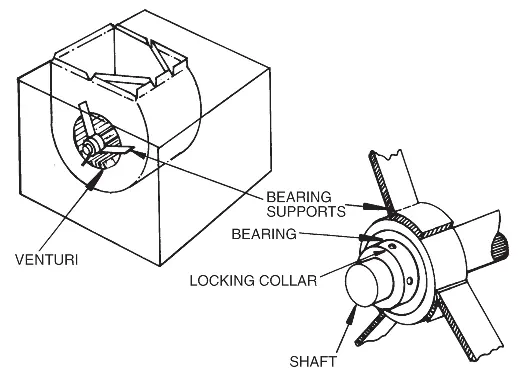

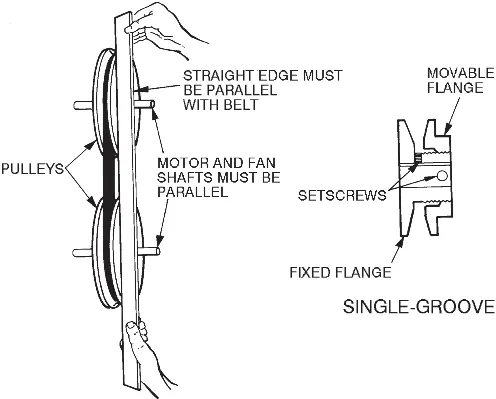

Regularna konserwacja jest kluczowa dla wydajności urządzenia. Należy regularnie czyścić wężownice skraplacza za pomocą odkurzacza, sprężonego powietrza lub szczotki z miękkim włosiem. Należy sprawdzać naciąg pasków napędowych oraz wyważenie wentylatorów. W przypadku wymiany silnika lub wentylatora należy upewnić się, że kierunek obrotów jest zgodny z zaleceniami (zgodnie z ruchem wskazówek zegara patrząc od strony panelu dostępu).

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem lub pracą urządzenia, należy sprawdzić zasilanie, bezpieczniki, styki elektryczne oraz stan sprężarki i wentylatorów. Szczegółowe procedury diagnostyczne dla poszczególnych usterek znajdują się w tabeli rozwiązywania problemów w pełnej dokumentacji.
