Instrukcja montażu cokołów dachowych Carrier 48/50V

Przewodnik instalacji cokołów dachowych Carrier dla jednostek klimatyzacyjnych 48/50V. Zawiera szczegółowe kroki montażu, łączenia elementów, uszczelniania oraz przygotowania dachu.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu cokołów dachowych dla jednostek klimatyzacyjnych Carrier serii 48/50V. Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel serwisowy. Niewłaściwa instalacja może prowadzić do nieszczelności, uszkodzeń konstrukcji dachu oraz problemów z wydajnością urządzenia.

Przygotowanie i montaż

Przed przystąpieniem do prac należy zweryfikować numer części cokołu zgodnie z Tabelą 1, aby upewnić się, że pasuje on do konfiguracji jednostki. Należy również sprawdzić kompletność dostarczonych części (Tabela 2-4).

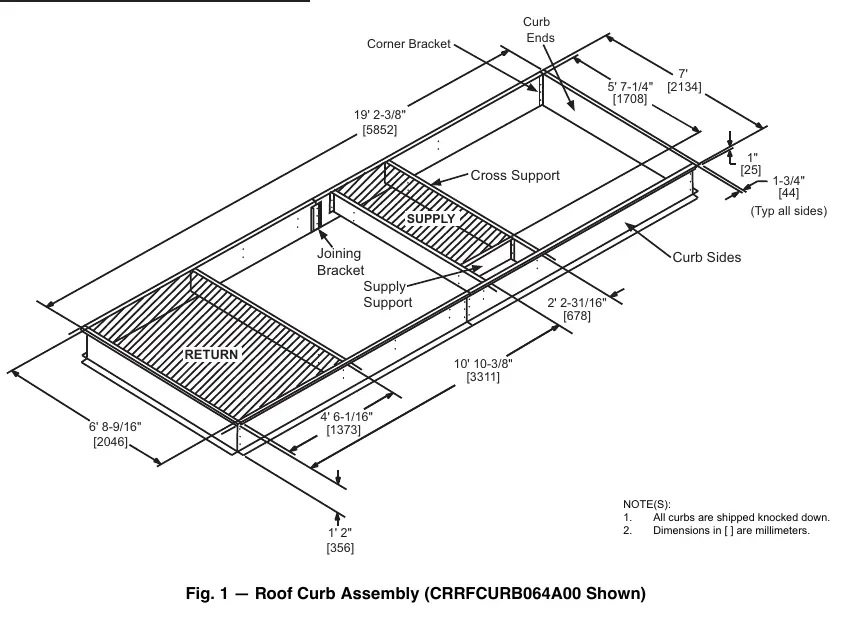

Schemat montażu cokołu (Roof Curb Assembly)
Schemat montażu cokołu (Roof Curb Assembly)
  1. Wyznacz miejsce montażu, zapewniając odpowiednie prześwity serwisowe dla jednostki.
  2. Wykonaj otwór w dachu dla kanałów wentylacyjnych (zgodnie z wymiarami w instrukcji). Nie wycinaj całego obszaru pod cokołem.
  3. Zbuduj konstrukcję nośną dachu, aby zapewnić odpowiednie wsparcie.
  4. Złóż boki cokołu, używając dostarczonych wsporników narożnych i łączących.
  5. Przykręć wsporniki poprzeczne (cross supports) oraz wspornik nawiewu (supply support) zgodnie z rysunkami technicznymi.
  6. Wypoziomuj cokół i przymocuj go do konstrukcji budynku zgodnie z lokalnymi przepisami.

Łączenie elementów

W zależności od modelu, cokół może wymagać użycia różnych typów wsporników:

Montaż wspornika łączącego (90 stopni)
Montaż wspornika łączącego (90 stopni)
  • Wspornik łączący (Joining Bracket): Służy do łączenia długich elementów bocznych. Montowany od wewnątrz cokołu.
  • Wspornik narożny (Corner Bracket): Łączy boki cokołu w narożnikach.
  • Wspornik 90 stopni: Stosowany w specyficznych konfiguracjach do łączenia elementów pod kątem prostym.

Uszczelnianie i obróbka

Szczelność jest kluczowa dla ochrony przed wodą i wyciekami powietrza.

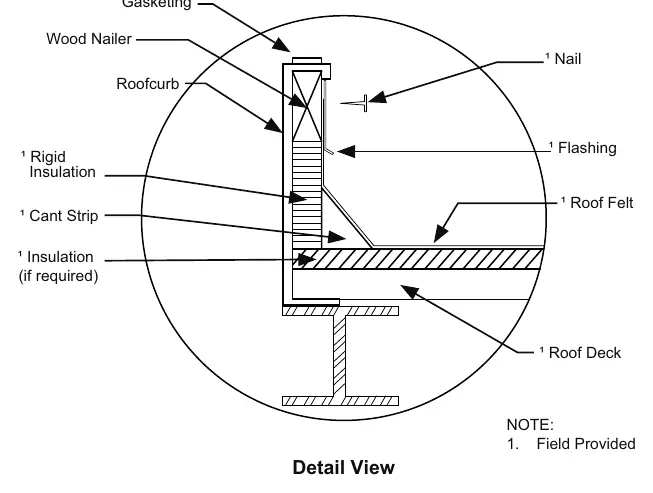

Szczegółowy widok obróbki blacharskiej (Detail View)
Szczegółowy widok obróbki blacharskiej (Detail View)
Przykład uszczelki (Gasket Material)
Przykład uszczelki (Gasket Material)
  • Uszczelka (Gasket): Należy ją nałożyć na górny kołnierz cokołu oraz wsporniki kanałów przed ustawieniem jednostki. Powierzchnia musi być czysta i sucha.
  • Obróbka blacharska: Należy zastosować listwy wykończeniowe (counterflashing) oraz materiały izolacyjne (cant strip), aby zapobiec gromadzeniu się wody i zapewnić szczelność połączenia dachu z cokołem.

Dane techniczne i kompatybilność

Instrukcja zawiera szczegółowe tabele (1-4) określające kompatybilność poszczególnych numerów części cokołów z konkretnymi modelami jednostek 48V i 50V. Przed montażem należy bezwzględnie sprawdzić te tabele, aby uniknąć błędów instalacyjnych.

Informacje o producencie

Carrier Global Corporation

Profil marki

Praktyczna pomoc

Typowe problemy

Nieszczelność powietrza lub wody

Upewnij się, że uszczelka jest poprawnie nałożona na całym obwodzie, bez przerw. Sprawdź, czy obróbka blacharska (flashing) jest poprawnie wykonana.

Trudności z montażem narożników

Upewnij się, że używasz właściwych wsporników (narożnych lub łączących) zgodnie z rysunkami montażowymi dla danego modelu.

Błąd w dopasowaniu cokołu do jednostki

Zweryfikuj numer części cokołu z Tabelą 1 w instrukcji. Upewnij się, że cokół odpowiada konfiguracji jednostki (np. STD, EXT, CPT).

Przed użyciem

  • Sprawdź, czy numer części cokołu odpowiada konfiguracji jednostki (Tabela 1).
  • Upewnij się, że posiadasz wszystkie części wymienione w Tabelach 2-4.
  • Sprawdź, czy miejsce montażu zapewnia odpowiednie prześwity serwisowe.
  • Przygotuj narzędzia do montażu i uszczelniania.
  • Upewnij się, że otwór w dachu jest odpowiednio wzmocniony konstrukcyjnie.

Parametry w praktyce

Uszczelka (Gasket)
Kluczowy element zapewniający szczelność wodną i powietrzną między cokołem a jednostką.
Wspornik (Bracket)
Element łączący poszczególne sekcje cokołu, zapewniający sztywność konstrukcji.

Ilustracje i schematy

  • Fig. 1-9: Schematy montażu różnych modeli cokołów z wymiarami.
  • Fig. 10-12: Szczegóły montażu wsporników łączących i narożnych.
  • Fig. 13-14: Instrukcja montażu kanałów wentylacyjnych i obróbki blacharskiej.

Zgodność modelu

  • Cokoły są przeznaczone dla jednostek Carrier 48/50V.
  • Wymagana jest weryfikacja numeru części z Tabelą 1 przed instalacją.
