Instrukcja obsługi szafki łazienkowej z lustrem Casainc 10048-CAB
Szybki przewodnik po instalacji i obsłudze szafki łazienkowej z lustrem LED Casainc 10048-CAB. Zawiera instrukcje montażu, regulacji zawiasów, obsługi oświetlenia oraz ważne wskazówki dotyczące bezpieczeństwa elektrycznego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Dokument zawiera wytyczne dotyczące montażu i bezpiecznej eksploatacji szafki łazienkowej z lustrem LED Casainc 10048-CAB. Zaleca się profesjonalną instalację. Przed przystąpieniem do prac należy sprawdzić kompletność zestawu zgodnie z listą części i upewnić się, że w ścianie nie znajdują się ukryte przewody ani rury.
Bezpieczeństwo
- Przed instalacją i konserwacją należy bezwzględnie wyłączyć zasilanie elektryczne w głównej rozdzielnicy.
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie należy zakrywać lustra ani umieszczać go w pobliżu zasłon i tkanin.
- Źródło światła LED jest niewymienne; nie należy demontować urządzenia.
- Regularnie sprawdzać przewód i transformator pod kątem uszkodzeń.
Montaż i instalacja

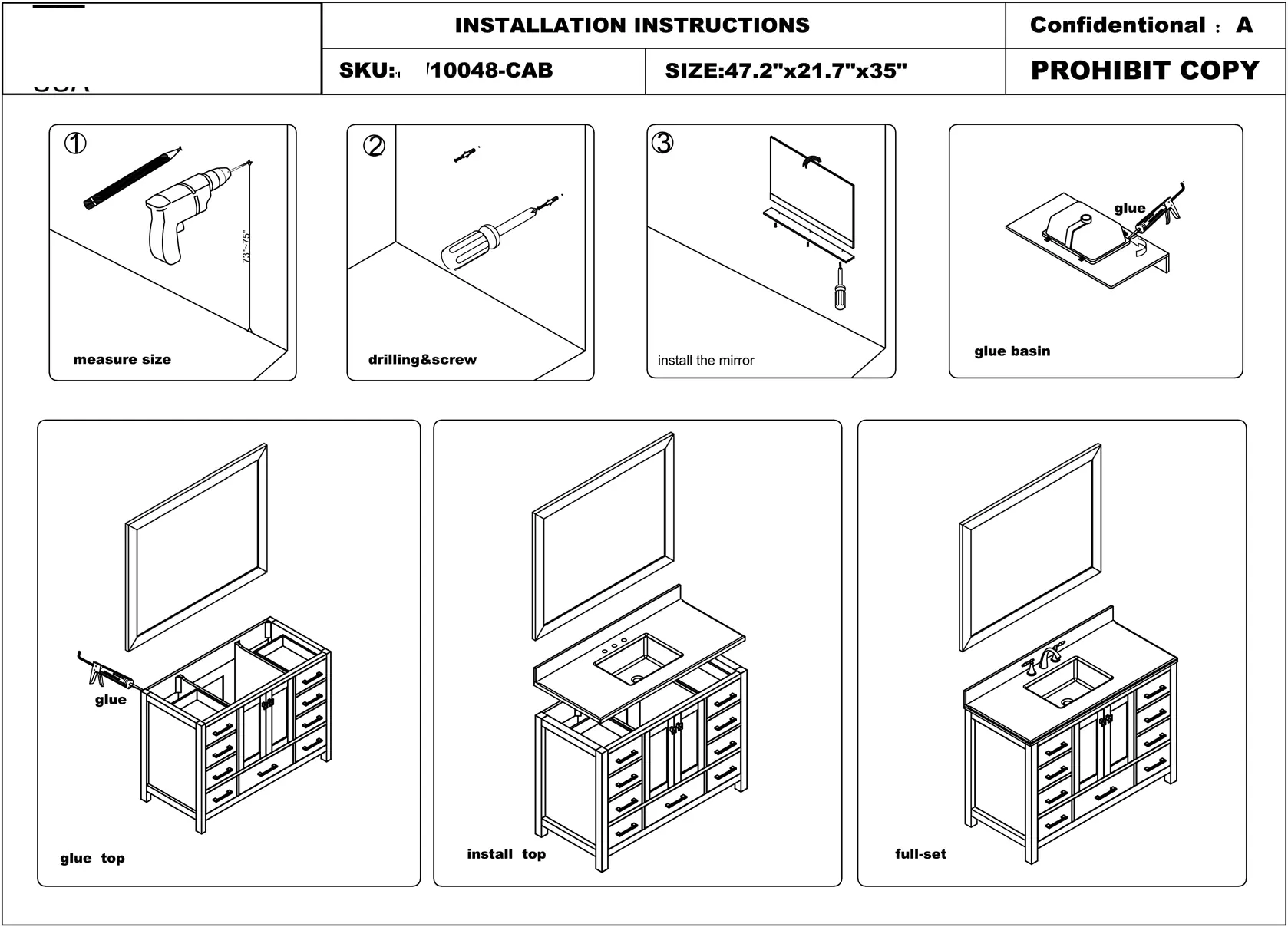

Proces instalacji obejmuje pomiar miejsca montażu, wiercenie otworów, mocowanie lustra oraz montaż szafki i umywalki. Do montażu wymagane są narzędzia takie jak miarka, ołówek, wiertarka, pistolet do kleju, śrubokręt, klucz nastawny i poziomica.
Obsługa lustra LED

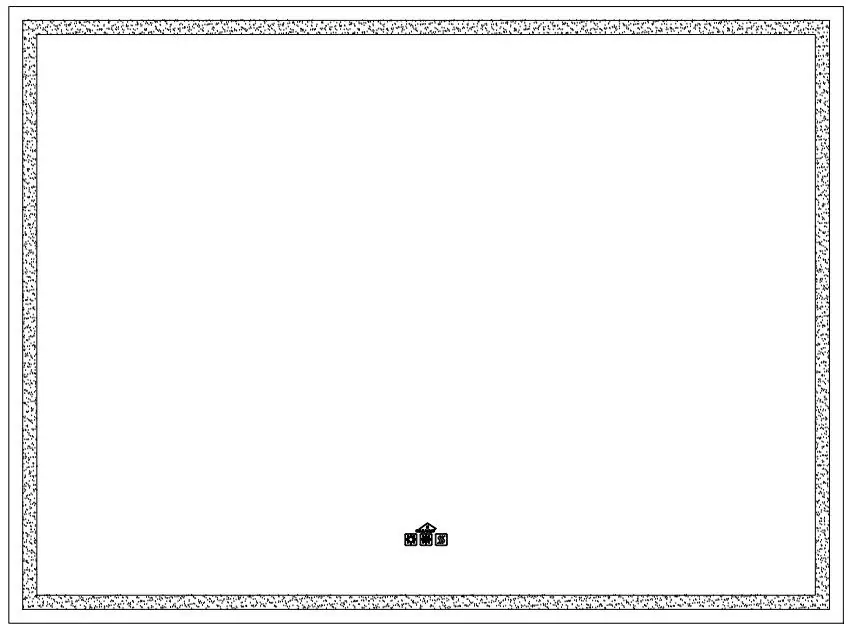

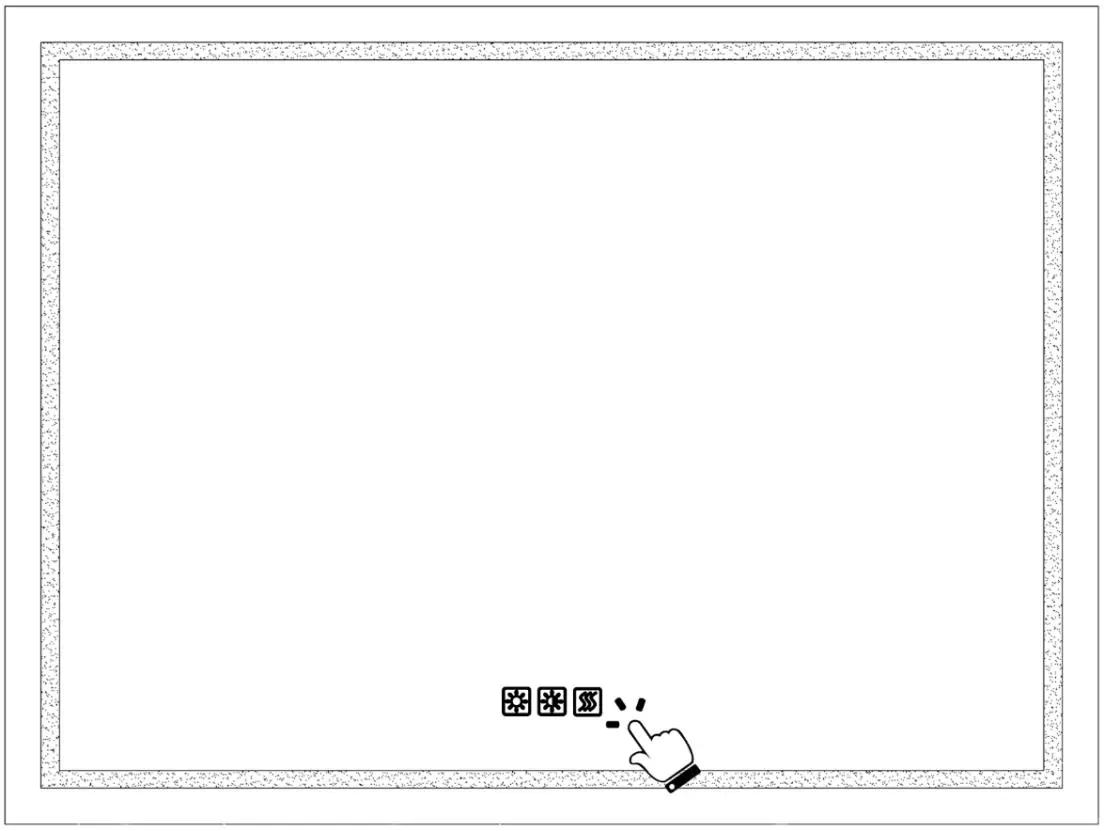

Lustro wyposażone jest w trzy przyciski dotykowe:
- Przycisk 1: Krótkie naciśnięcie włącza/wyłącza światło. Długie naciśnięcie (3-5 sekund) aktywuje funkcję ściemniania (pętla: jasne do słabego, słabe do jasnego).
- Przycisk 2: Zmienia temperaturę barwową (światło neutralne 3000K+6400K, zimne białe 6400K, ciepłe żółte 3000K).
- Przycisk 3: Włącza/wyłącza funkcję przeciwmgielną (anti-fog).
Regulacja i konserwacja
Instrukcja zawiera schematy regulacji zawiasów w trzech płaszczyznach: wysokości, bocznej oraz głębokości, co pozwala na precyzyjne ustawienie drzwiczek szafki. W przypadku problemów z zasilaniem, lustro można podłączyć bezpośrednio do sieci lub przez włącznik ścienny (nie stosować ściemniaczy ściennych, gdyż uszkadzają sterownik LED).

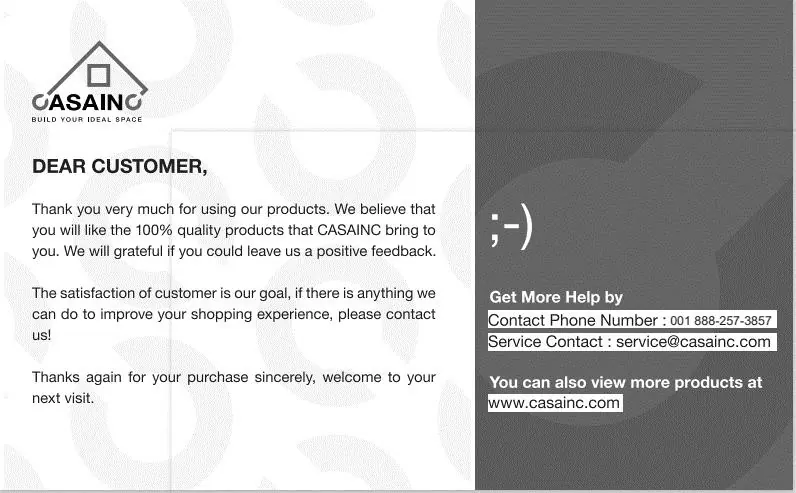

Kontakt serwisowy
W razie pytań lub potrzeby wsparcia, prosimy o kontakt pod numerem telefonu 001 888-257-3857 lub adresem e-mail [email protected].
Informacje o producencie
Casainc
Praktyczna pomoc
Typowe problemy
Uszkodzenie sterownika LED
Nie podłączaj lustra do ściemniacza ściennego (Wall Dimmer Switch). Jest to niedozwolone i spowoduje trwałe uszkodzenie urządzenia.
Brakujące elementy
Sprawdź zawartość opakowania natychmiast po otrzymaniu przesyłki i zgłoś braki lokalnemu sprzedawcy.
Przed użyciem
- Sprawdź kompletność zestawu (szafka, lustro, umywalka, blat).
- Upewnij się, że w ścianie nie ma ukrytych rur ani kabli przed wierceniem.
- Przygotuj niezbędne narzędzia: miarkę, wiertarkę, śrubokręt, poziomicę.
- Wyłącz zasilanie elektryczne w głównej rozdzielnicy.
- Załóż okulary ochronne podczas wiercenia w płytkach.
Parametry w praktyce
- Temperatura barwowa
- Możliwość wyboru między 3000K (ciepłe), 6400K (zimne) oraz mieszanym (neutralnym).
Ilustracje i schematy

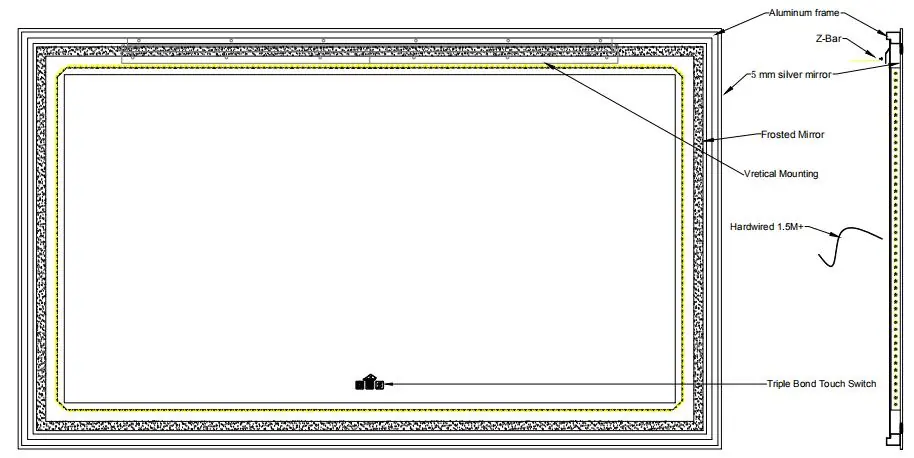

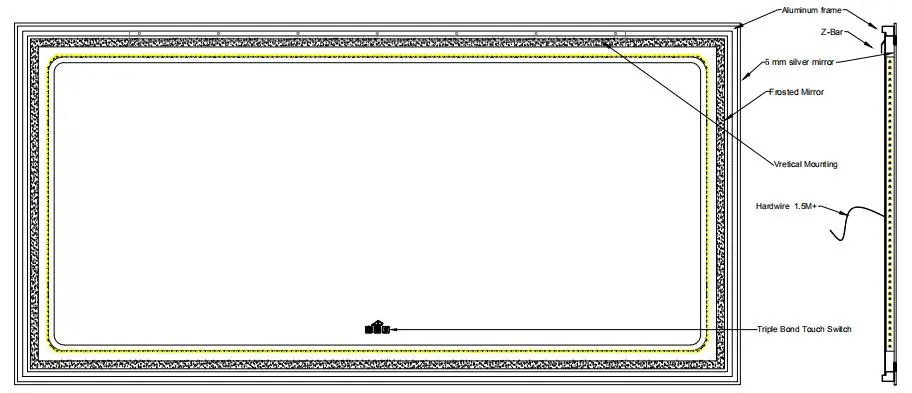

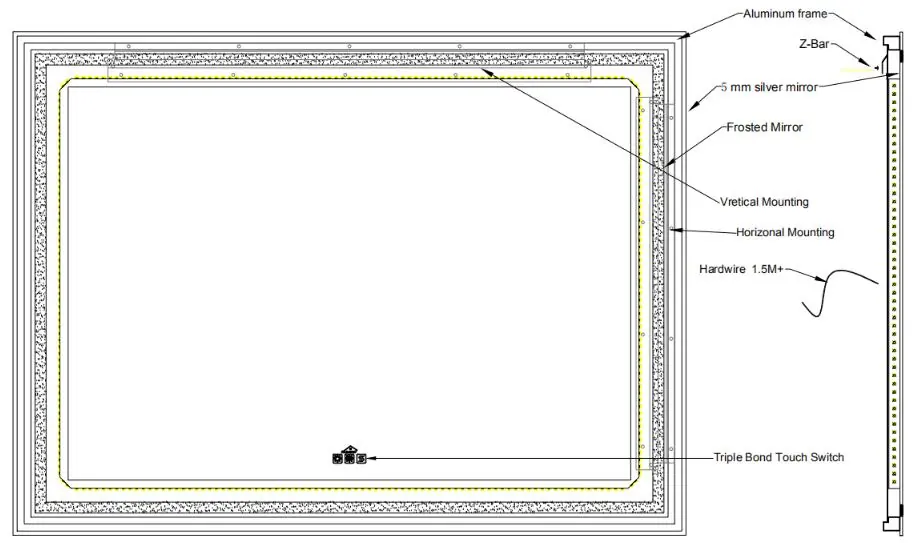

- Schemat 1: Montaż szafki i lustra na ścianie.

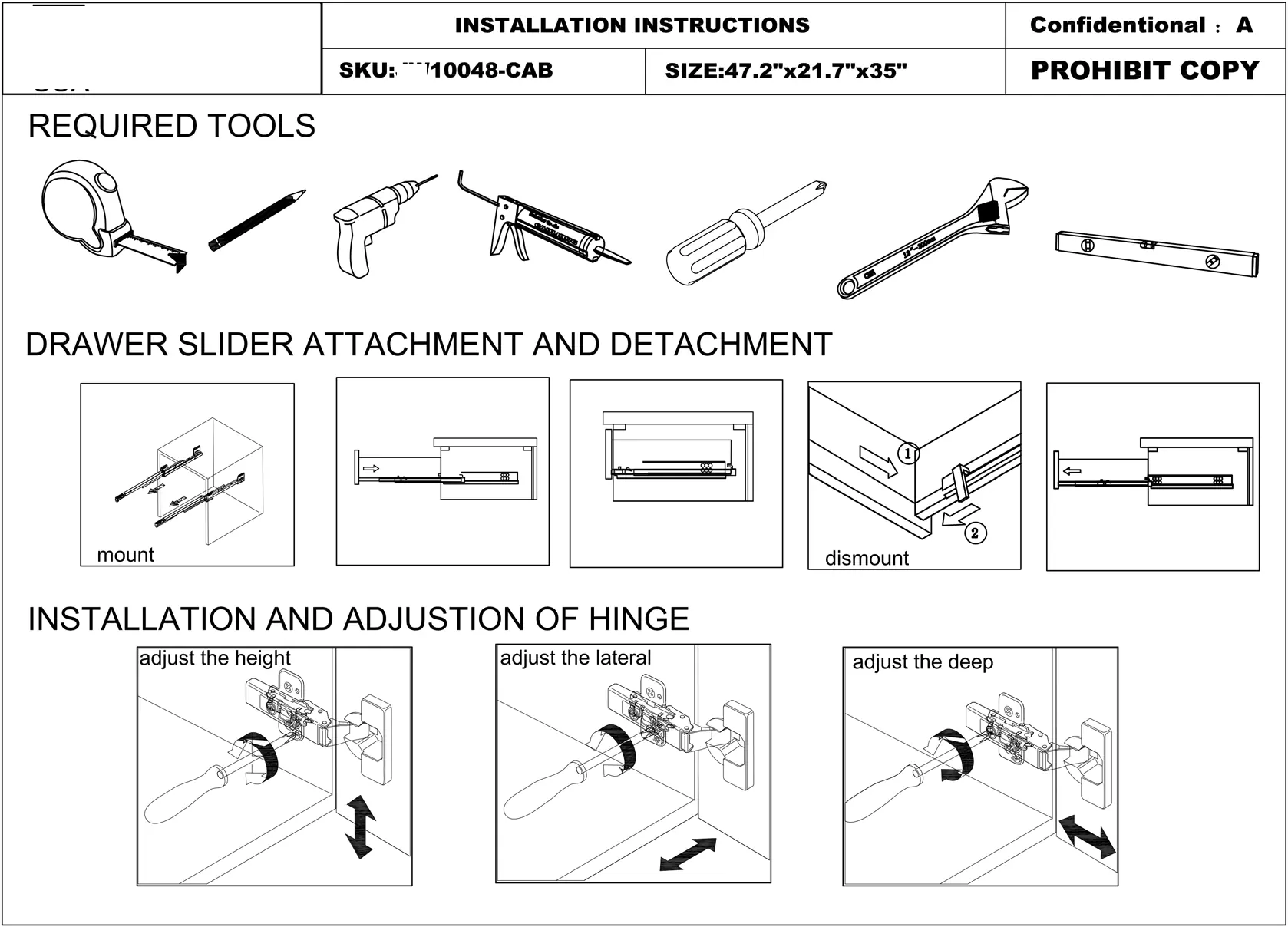

- Schemat 2: Regulacja zawiasów (wysokość, boczna, głębokość).

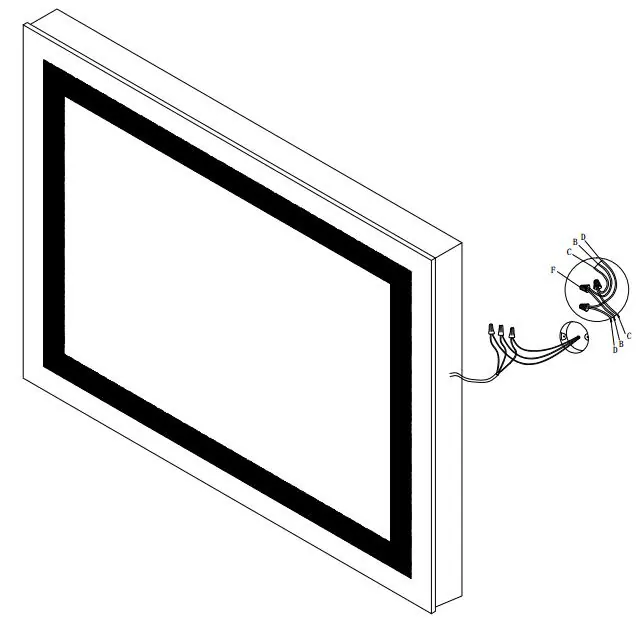

- Schemat 3: Podłączenie elektryczne (bezpośrednie lub przez włącznik ścienny).
Zgodność modelu
- Produkt wymaga zasilania 110VAC.
- Niekompatybilny ze ściemniaczami ściennymi (Wall Dimmer Switch).
