Instrukcja montażu szafki łazienkowej z lustrem Casainc 10060-CAB
Szybki przewodnik instalacji i obsługi szafki łazienkowej Casainc 10060-CAB. Zawiera instrukcje montażu, podłączenia elektrycznego lustra LED oraz wskazówki dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu szafki łazienkowej z lustrem LED Casainc 10060-CAB. Zaleca się profesjonalny montaż. Przed przystąpieniem do prac należy sprawdzić kompletność zestawu zgodnie z listą pakowania oraz zabezpieczyć powierzchnie przed uszkodzeniami mechanicznymi, wysoką temperaturą i bezpośrednim działaniem promieni słonecznych.
Elementy zestawu
- Szafka główna
- Lustro
- Umywalka
- Blat
- Z-bar (szyna montażowa)
- Wkręty montażowe i kołki rozporowe
Montaż i instalacja
Proces instalacji wymaga użycia narzędzi takich jak miarka, ołówek, wiertarka, pistolet do silikonu, śrubokręt, klucz nastawny oraz poziomica.
- Wyznacz miejsce montażu i zmierz wysokość (zalecane 73-75 cali).
- Wywierć otwory i zamontuj kołki rozporowe.
- Zainstaluj lustro na ścianie.
- Przyklej umywalkę do blatu za pomocą silikonu.
- Nałóż silikon na szafkę i osadź blat z umywalką.
Obsługa lustra LED

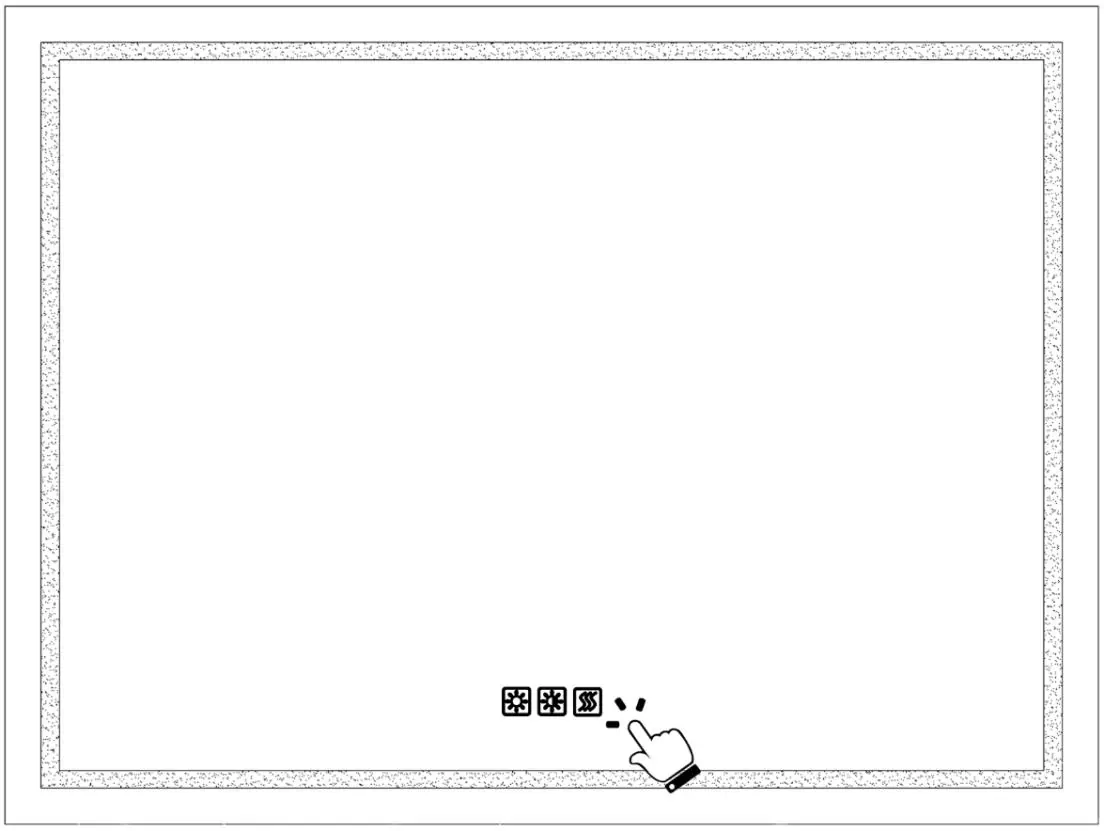

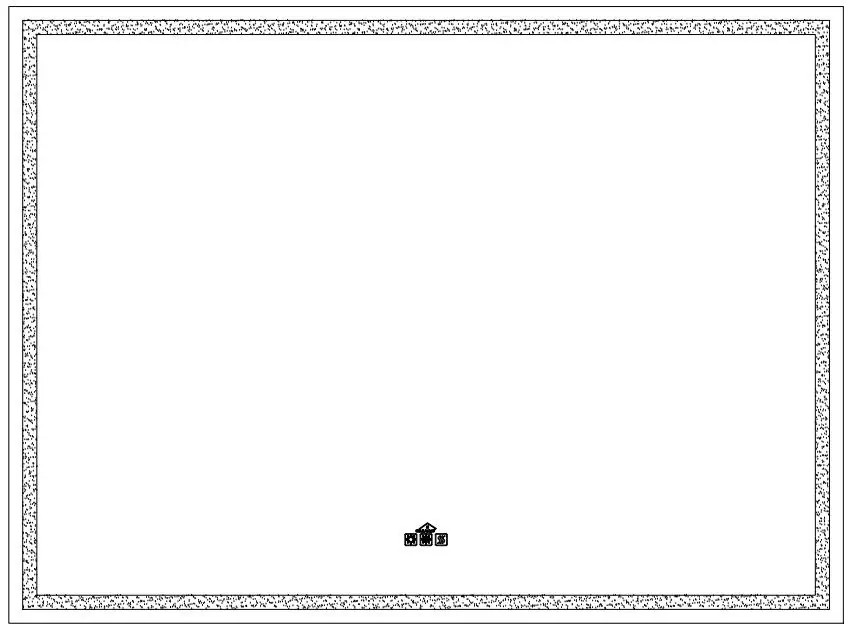

Lustro wyposażone jest w trzy przyciski dotykowe:
- Przycisk 1: Krótkie naciśnięcie włącza/wyłącza światło. Długie naciśnięcie (3-5 sekund) aktywuje funkcję ściemniania (pętla: silne do słabego, słabe do silnego).
- Przycisk 2: Zmiana temperatury barwowej (pętla: światło neutralne 3000K+6400K, światło chłodne białe 6400K, światło ciepłe żółte 3000K).
- Przycisk 3: Włącza/wyłącza funkcję przeciwmgielną (anti-fog).
Bezpieczeństwo i zasilanie
Instalacja elektryczna musi być zgodna z lokalnymi przepisami. Przed montażem i konserwacją należy bezwzględnie wyłączyć zasilanie w głównej rozdzielnicy. Produkt przeznaczony jest wyłącznie do użytku wewnętrznego. Zabrania się stosowania ściemniaczy ściennych, gdyż mogą one uszkodzić sterownik LED. W przypadku uszkodzenia przewodu lub transformatora, produkt nie może być używany.
Kontakt serwisowy
W razie pytań lub problemów prosimy o kontakt pod numerem telefonu 001 888-257-3857 lub adresem e-mail [email protected].
Informacje o producencie
Casainc
Praktyczna pomoc
Typowe problemy
Światło LED nie działa lub miga po podłączeniu do ściemniacza ściennego.
Zabrania się używania ściemniaczy ściennych. Należy podłączyć lustro bezpośrednio do zasilania lub przez standardowy włącznik on/off.
Brakujące elementy w zestawie.
Należy niezwłocznie zgłosić brakujące części lokalnemu sprzedawcy przed rozpoczęciem montażu.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą pakowania.
- Upewnij się, że w ścianie nie ma ukrytych rur ani przewodów elektrycznych przed wierceniem.
- Wyłącz zasilanie elektryczne w głównej rozdzielnicy.
- Przygotuj niezbędne narzędzia: wiertarkę, poziomicę, silikon, śrubokręt.
- Załóż okulary ochronne podczas wiercenia.
Parametry w praktyce
- Temperatura barwowa
- Możliwość wyboru między 3000K (ciepła), 6400K (chłodna) oraz mieszaną (neutralna).
- Funkcja Anti-fog
- Wbudowana mata grzewcza zapobiegająca parowaniu lustra.
Ilustracje i schematy
- Schemat 1: Montaż szafki i umywalki.
- Schemat 2: Regulacja zawiasów (wysokość, boki, głębokość).

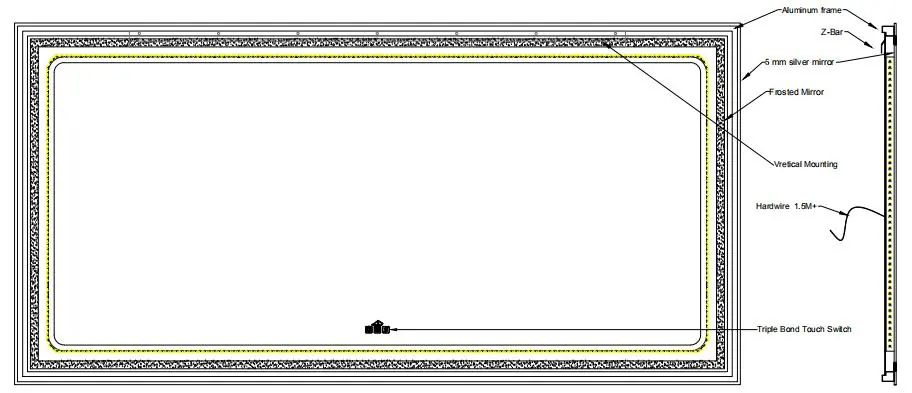

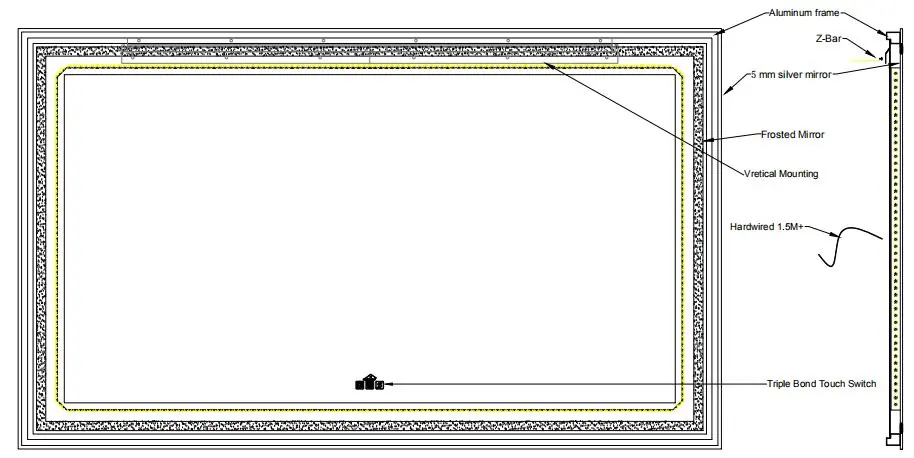

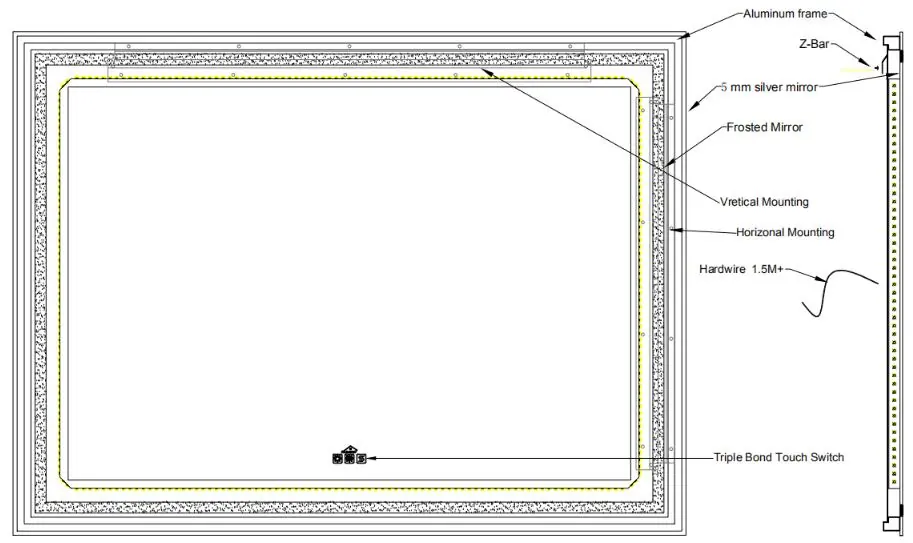

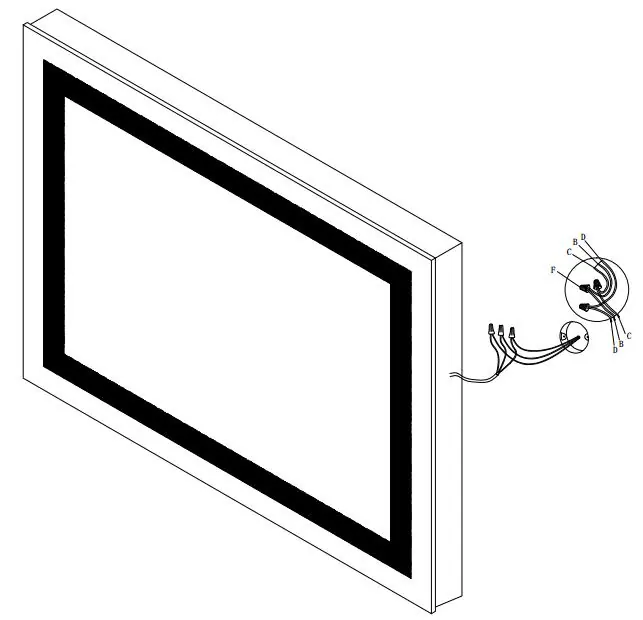

- Schemat 3: Podłączenie elektryczne lustra.
- Schemat 4: Prawidłowe scenariusze zasilania (bezpośrednie lub przez włącznik ścienny).
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Niekompatybilny ze ściemniaczami ściennymi (ryzyko uszkodzenia sterownika LED).
