Instrukcja obsługi mikroskopu cyfrowego Celestron MicroDirect 1080p HD

Najważniejsze informacje z instrukcji

Mikroskop cyfrowy Celestron MicroDirect 1080p HD to urządzenie przeznaczone do obserwacji obiektów takich jak monety, znaczki, skały czy owady. Urządzenie nie wymaga komputera do pracy – obraz można wyświetlać bezpośrednio na monitorze lub projektorze przez złącze HDMI. Zdjęcia i filmy można zapisywać na karcie microSD lub przesyłać do komputera przez USB.

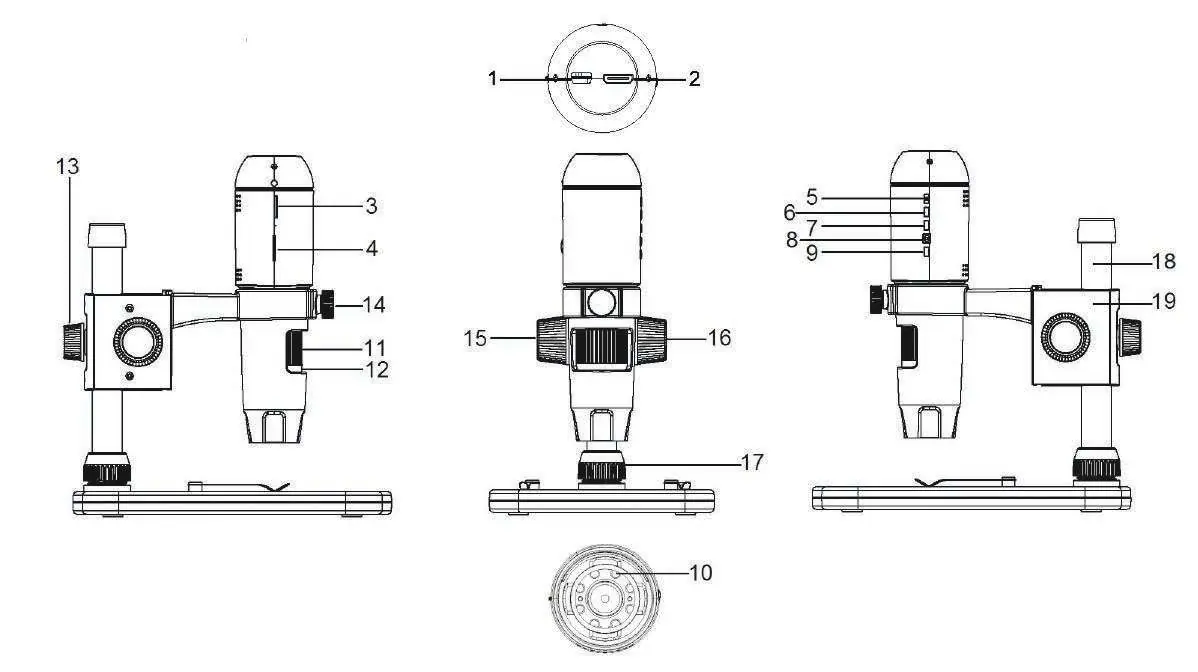

Opis urządzenia

Mikroskop posiada wbudowany czujnik kamery, który zastępuje tradycyjny okular. Główne elementy sterujące obejmują przycisk zasilania, przyciski menu, pokrętło ostrości oraz wskaźnik powiększenia. Urządzenie jest dostarczane z profesjonalnym statywem, który zapewnia stabilność podczas obserwacji.

Montaż i instalacja

• Składanie statywu: Zamocuj ramię mikroskopu (19) na wsporniku (18). Całość (17, 18, 19) przykręć do podstawy statywu.
• Mocowanie mikroskopu: Wsuń mikroskop w uchwyt i dokręć nakrętkę mocującą (14).

Podłączenie i pierwsze uruchomienie

1. Podłącz kabel HDMI do mikroskopu i monitora/projektora.
2. Podłącz kabel USB do mikroskopu i portu USB w monitorze lub użyj zasilacza 5V/1A, jeśli monitor nie posiada zasilanego portu USB.
3. Naciśnij przycisk zasilania (5).

Uwaga: Nie podłączaj kabla USB do komputera w celu zasilania, ponieważ urządzenie może zostać błędnie rozpoznane jako pamięć masowa.

Obsługa i ustawienia

Menu urządzenia pozwala na konfigurację parametrów obrazu:

• Rozdzielczość: Wybór rozdzielczości zdjęć (do 14MP z interpolacją).
• Czas (Time-lapse): Ustawienie automatycznego wykonywania zdjęć w określonych odstępach czasu.
• Jakość i ostrość: Regulacja kompresji obrazu oraz ostrości (Strong, Normal, Soft).
• Częstotliwość: Ustawienie 50Hz lub 60Hz w zależności od regionu (dla uniknięcia migotania obrazu).

Kalibracja i pomiary

Aby wykonywać precyzyjne pomiary, należy przeprowadzić kalibrację:

1. Umieść dołączoną linijkę kalibracyjną pod mikroskopem i ustaw ostrość.
2. Zrób zdjęcie linijki.
3. Otwórz zdjęcie w oprogramowaniu, wybierz ikonę kalibracji i zaznacz znany odcinek (np. 1mm).
4. Wprowadź rzeczywistą wartość w oknie dialogowym.

Oprogramowanie Portable Capture HD

Oprogramowanie umożliwia podgląd na żywo, robienie zdjęć, nagrywanie wideo oraz zaawansowane pomiary i edycję (dodawanie tekstu, kształtów). Kompatybilne z systemem Windows.

Konserwacja i bezpieczeństwo

• Przechowuj urządzenie w czystym i suchym miejscu.
• Zakres temperatury pracy: -5°C do 50°C.
• Unikaj gwałtownych zmian temperatury, aby zapobiec kondensacji wilgoci wewnątrz obudowy.
• Czyść obudowę suchą, miękką szmatką. Kurz usuwaj sprężonym powietrzem.
