Instrukcja obsługi teleskopu Celestron StarSense Explorer LT 114AZ
Szybki przewodnik po konfiguracji i obsłudze teleskopu Celestron StarSense Explorer LT 114AZ. Dowiedz się, jak złożyć statyw, zamontować tubus, skalibrować szukacz i korzystać z aplikacji StarSense.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Teleskop Celestron StarSense Explorer LT 114AZ to instrument astronomiczny współpracujący z aplikacją mobilną StarSense Explorer. Przed pierwszym użyciem należy złożyć statyw, zamontować tubus, zainstalować szukacz oraz skalibrować go z główną optyką. Pamiętaj, aby pobrać aplikację przed wyjściem w teren.
Montaż statywu i teleskopu
Proces montażu składa się z następujących kroków:
- Rozłóż nogi statywu do pełnego wysunięcia i dociśnij dolną rozpórkę.
- Wysuń środkowe części nóg statywu (ok. 15-30 cm) i zabezpiecz je śrubami. Upewnij się, że statyw jest wypoziomowany.
- Umieść półkę na akcesoria na rozpórce statywu i wkręć ją w otwór gwintowany.

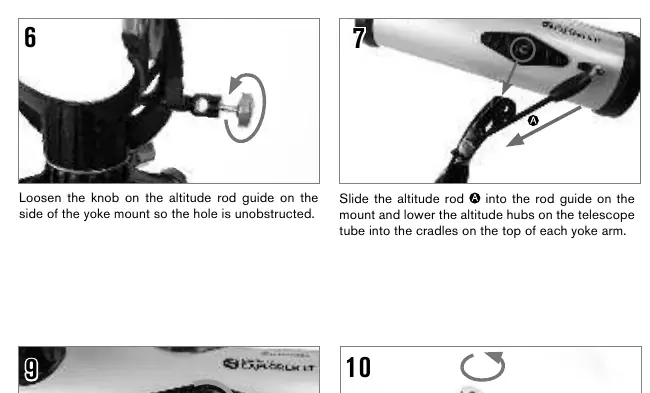

- Poluzuj pokrętło na prowadnicy wysokości (altitude rod guide) przy montażu.
- Wsuń pręt wysokości w prowadnicę i opuść piasty tubusu teleskopu w gniazda na ramionach montażu.
- Dokręć śrubę prowadnicy wysokości oraz włóż dwie śruby montażowe tubusu przez montaż do piast tubusu.
Instalacja akcesoriów

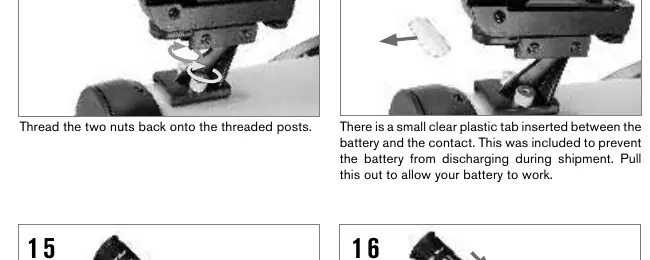

- Szukacz (StarPointer): Usuń dwie srebrne nakrętki z górnej części tubusu, nałóż podstawę szukacza i przykręć nakrętki z powrotem. Wyciągnij plastikową zawleczkę z baterii szukacza.

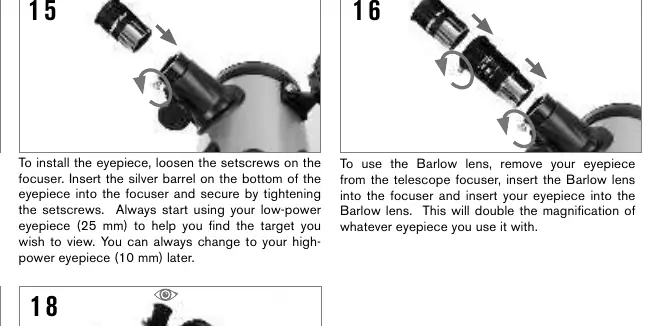

- Okulary i soczewka Barlowa: Poluzuj śruby w wyciągu okularowym, włóż okular (zacznij od 25 mm) i dokręć śruby. Aby użyć soczewki Barlowa, wyjmij okular, włóż soczewkę Barlowa do wyciągu, a następnie umieść okular w soczewce Barlowa.

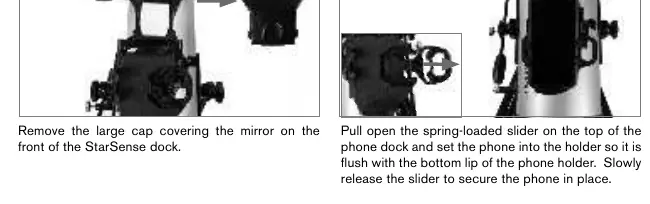

- Uchwyt na smartfon: Poluzuj śruby na uchwycie na górze tubusu, wsuń podstawę uchwytu (dovetail) i dokręć śruby.
Obsługa teleskopu
Teleskop posiada montaż azymutalny:
- Ruch poziomy (azymut): Poluzuj pokrętło naprężenia azymutu na montażu, aby przesuwać teleskop w lewo lub w prawo.
- Ruch pionowy (wysokość): Poluzuj pokrętło na prowadnicy wysokości, aby przesuwać teleskop w górę lub w dół. Do precyzyjnego ustawienia użyj czarnego pokrętła na pręcie mikroruchów.
Kalibracja szukacza
Kalibrację najlepiej przeprowadzić w dzień:
- Wybierz łatwo rozpoznawalny obiekt (np. latarnia, znak) oddalony o co najmniej 400 metrów.
- Wyśrodkuj obiekt w okularze 25 mm.
- Patrząc przez szukacz, użyj dwóch pokręteł regulacyjnych, aby ustawić czerwoną kropkę dokładnie na tym samym obiekcie, który widać w teleskopie.
Korzystanie z aplikacji StarSense
Pobierz aplikację "Celestron StarSense Explorer" ze sklepu Apple App Store lub Google Play. Po uruchomieniu aplikacji wprowadź kod aktywacyjny znajdujący się na pomarańczowej karcie dołączonej do zestawu. Kod pozwala na aktywację aplikacji na maksymalnie 5 urządzeniach.
Ostrzeżenia i bezpieczeństwo
OSTRZEŻENIE SŁONECZNE: Nigdy nie patrz na Słońce przez teleskop ani szukacz bez profesjonalnego filtra słonecznego. Może to spowodować trwałe uszkodzenie wzroku.
Informacje o producencie
Celestron
Praktyczna pomoc
Typowe problemy
Obraz w okularze jest niewyraźny
Obracaj pokrętłami ostrości znajdującymi się pod wyciągiem okularowym, aż obraz stanie się ostry.
Szukacz nie wskazuje tego samego obiektu co teleskop
Wymagana jest kalibracja szukacza. Wyśrodkuj obiekt w teleskopie, a następnie użyj pokręteł na szukaczu, aby zgrać czerwoną kropkę z obiektem.
Teleskop nie porusza się płynnie
Sprawdź dokręcenie pokręteł naprężenia azymutu oraz śruby prowadnicy wysokości. Dostosuj ich dokręcenie do preferowanego oporu.
Przed użyciem
- Sprawdź zawartość opakowania (tubus, statyw, akcesoria).
- Upewnij się, że nogi statywu są w pełni rozłożone i zablokowane.
- Usuń plastikową zawleczkę z baterii szukacza StarPointer.
- Pobierz aplikację StarSense Explorer przed wyjściem w teren.
- Przygotuj kod aktywacyjny z pomarańczowej karty.
Parametry w praktyce
- Okular 25 mm
- Okular o małym powiększeniu, idealny do wstępnego wyszukiwania obiektów.
- Okular 10 mm
- Okular o dużym powiększeniu, do szczegółowej obserwacji obiektów.
- Soczewka Barlowa 2x
- Podwaja powiększenie używanego okularu.
Ilustracje i schematy
- Montaż statywu: Rozłóż nogi, zablokuj rozpórkę i wypoziomuj statyw.
- Kalibracja szukacza: Użyj pokręteł regulacyjnych, aby zgrać czerwoną kropkę z obiektem w okularze.
Zgodność modelu
- Wymaga smartfona z zainstalowaną aplikacją StarSense Explorer.
- Ostrzeżenie: Nigdy nie patrz na Słońce bez odpowiedniego filtra słonecznego.
