Instrukcja obsługi teleskopu Celestron NexStar 102SLT

Szybki przewodnik po teleskopie Celestron NexStar 102SLT: montaż, konfiguracja, obsługa sterownika NexStar+, ustawianie celownika StarPointer oraz wskazówki dotyczące obserwacji astronomicznych.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Schemat budowy teleskopu NexStar 102SLT Strona 4 Zamontuj trójkątną półkę na akcesoria na środku rozstawionego statywu. Strona 5 Sprawdź wypoziomowanie statywu za pomocą wbudowanej libelli. Strona 5 Montaż celownika StarPointer Strona 6 Osadź głowicę teleskopu na górnej części statywu. Strona 6 Montaż nasadki kątowej i okularu Strona 7

Najważniejsze informacje z instrukcji

Teleskop Celestron NexStar 102SLT to zautomatyzowany system typu Star Locating Telescope (SLT). Instrukcja zawiera kluczowe procedury montażu, konfiguracji sterownika NexStar+ oraz wskazówki dotyczące bezpiecznej obserwacji nieba. Ostrzeżenie: Nigdy nie patrz bezpośrednio na Słońce przez teleskop bez odpowiedniego filtra słonecznego, ponieważ grozi to trwałym uszkodzeniem wzroku.

Montaż i konfiguracja

Teleskop składa się z trzech głównych sekcji: statywu, ramienia widłowego i tuby optycznej.

  • Rozłóż statyw i zamontuj tackę na akcesoria, obracając ją tak, aby wypustki zablokowały się w uchwytach.
  • Wypoziomuj statyw, używając wbudowanej poziomicy.
  • Zamontuj ramię widłowe na platformie statywu za pomocą śruby mocującej.
  • Wsuń tubę optyczną w zacisk ramienia widłowego i dokręć pokrętło blokujące.
  • Zamontuj nasadkę kątową (star diagonal) oraz okular w wyciągu okularowym.

Schemat budowy teleskopu NexStar 102SLT
Schemat budowy teleskopu NexStar 102SLT
Zamontuj trójkątną półkę na akcesoria na środku rozstawionego statywu.
Zamontuj trójkątną półkę na akcesoria na środku rozstawionego statywu.
Sprawdź wypoziomowanie statywu za pomocą wbudowanej libelli.
Sprawdź wypoziomowanie statywu za pomocą wbudowanej libelli.
Montaż celownika StarPointer
Montaż celownika StarPointer
Osadź głowicę teleskopu na górnej części statywu.
Osadź głowicę teleskopu na górnej części statywu.
Montaż nasadki kątowej i okularu
Montaż nasadki kątowej i okularu
Zamontuj szukacz na tubusie teleskopu.
Zamontuj szukacz na tubusie teleskopu.

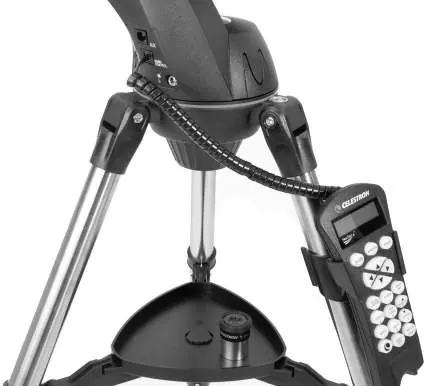

Podłącz sterownik ręczny do portu w głowicy i umieść go w uchwycie na nodze statywu.
Podłącz sterownik ręczny do portu w głowicy i umieść go w uchwycie na nodze statywu.
Zdejmij pokrywę komory baterii w podstawie teleskopu.
Zdejmij pokrywę komory baterii w podstawie teleskopu.
Przykładowy widok powierzchni Księżyca widziany przez teleskop.
Przykładowy widok powierzchni Księżyca widziany przez teleskop.

Obsługa i sterowanie

Teleskop jest zasilany 8 bateriami AA lub opcjonalnym zasilaczem 12V DC. Sterownik NexStar+ umożliwia automatyczne wyszukiwanie obiektów z bazy 40 000 pozycji. Przed użyciem należy przeprowadzić procedurę wyrównania (alignment) zgodnie z instrukcjami wyświetlanymi na ekranie sterownika.

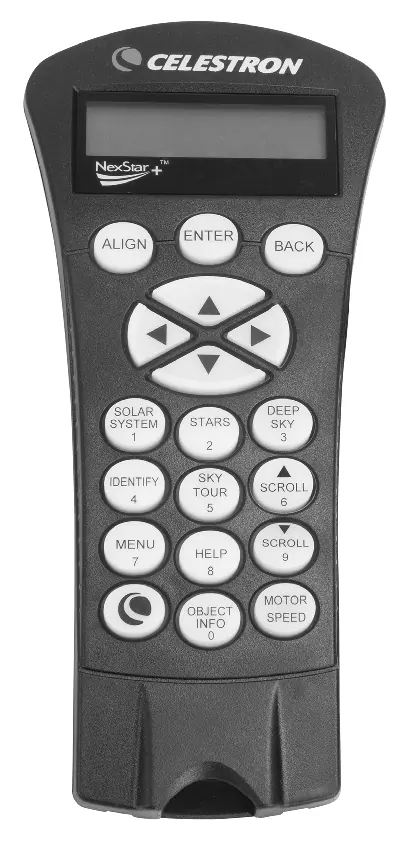

Sterownik NexStar+
Sterownik NexStar+

Celownik StarPointer

Celownik StarPointer ułatwia nakierowanie teleskopu na obiekt. Przed pierwszym użyciem należy go wyrównać z główną optyką teleskopu w ciągu dnia, celując w odległy obiekt (min. 400 metrów). Użyj pokręteł regulacyjnych, aby zgrać czerwoną kropkę z obrazem w okularze.

Konserwacja

Utrzymuj optykę w czystości, usuwając kurz za pomocą pędzla z wielbłądziego włosia lub sprężonego powietrza. W przypadku konieczności czyszczenia soczewek, użyj roztworu 60% alkoholu izopropylowego i 40% wody destylowanej. Nie pocieraj powierzchni kolistymi ruchami.

Wpływ warunków atmosferycznych na jakość obrazu
Wpływ warunków atmosferycznych na jakość obrazu

Informacje o producencie

Celestron

Profil marki
Strona producenta https://www.celestron.com Wsparcie https://www.celestron.com/pages/technical-support Manuale producenta https://www.celestron.com/pages/manuals-software

Praktyczna pomoc

Typowe problemy

Obraz jest rozmyty lub niewyraźny.

Użyj pokrętła ostrości. Pamiętaj, że pełny zakres od bliskiego skupienia do nieskończoności wymaga około 25 obrotów pokrętła.

Teleskop traci wyrównanie (alignment) po ręcznym przesunięciu.

Po włączeniu zasilania teleskop powinien być sterowany wyłącznie za pomocą sterownika ręcznego. Ręczne przesuwanie tuby powoduje utratę pozycji.

Czerwona kropka w celowniku nie pokrywa się z obiektem w okularze.

Wykonaj procedurę wyrównania celownika w ciągu dnia, używając odległego, nieruchomego obiektu.

Przed użyciem

  • Usuń przezroczystą folię ochronną z ekranu sterownika LCD.
  • Wyjmij plastikową zawleczkę z baterii celownika StarPointer.
  • Upewnij się, że używasz okularu o najmniejszym powiększeniu (najdłuższa ogniskowa) do wstępnego ustawiania.
  • Sprawdź, czy wszystkie śruby blokujące (statyw, ramię, tuba) są dokręcone.
  • Wypoziomuj statyw przy użyciu wbudowanej poziomicy.

Parametry w praktyce

Apertura 102mm
Średnica głównego zwierciadła/soczewki, określająca zdolność zbierania światła.
Ogniskowa 1325mm
Długość toru optycznego, wpływa na powiększenie w połączeniu z okularem.
Szybkość obrotu 3°/sek
Maksymalna prędkość, z jaką teleskop może automatycznie przemieszczać się między obiektami.

Ilustracje i schematy

  • Strona 4: Schemat budowy teleskopu z numeracją elementów (tuba, ramię, statyw, sterownik).
  • Strona 10: Opis przycisków sterownika NexStar+, w tym klawiszy katalogów i kierunkowych.
  • Strona 15: Ilustracja wpływu warunków atmosferycznych (seeing) na jakość obrazu gwiazd.

Zgodność modelu

  • Teleskop używa standardowych okularów o średnicy 1,25 cala.
  • Zasilanie: 12V DC, 750mA (wtyk dodatni w środku).
  • Możliwość aktualizacji oprogramowania sterownika przez port mini USB (kabel nie jest dołączony).
