Instrukcja obsługi teleskopu Celestron StarSense Explorer DX 102AZ
Szybki przewodnik konfiguracji i obsługi teleskopu Celestron StarSense Explorer DX 102AZ. Dowiedz się, jak złożyć statyw, zamontować tubus, skalibrować szukacz oraz skonfigurować aplikację mobilną do obserwacji nieba.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik szybkiej konfiguracji teleskopu Celestron StarSense Explorer DX 102AZ. Instrukcja obejmuje proces montażu statywu, instalację tubusu teleskopu, kalibrację szukacza oraz przygotowanie uchwytu na smartfon do współpracy z aplikacją StarSense Explorer. Ostrzeżenie: Nigdy nie patrz przez teleskop bezpośrednio na Słońce bez odpowiedniego filtra słonecznego, grozi to trwałym uszkodzeniem wzroku.
Elementy zestawu
W opakowaniu powinny znajdować się: tubus teleskopu, statyw z głowicą montażową, dwa pokrętła mikroruchów, taca na akcesoria, dwa okulary, nasadka kątowa, szukacz, stacja dokująca na telefon, karta z kodem aktywacyjnym aplikacji oraz klucz imbusowy (ukryty w przedniej części głowicy montażowej).
Montaż i instalacja
- Rozstaw nogi statywu i zablokuj je za pomocą dolnej rozpórki.
- Zamontuj tacę na akcesoria na środkowej rozpórce, używając trzech śrub skrzydełkowych.
- Zamontuj pokrętła mikroruchów na osiach montażu, używając klucza imbusowego.
- Zamontuj tubus teleskopu na głowicy, wsuwając szynę typu dovetail w zacisk i dokręcając pokrętło.
- Zainstaluj nasadkę kątową w wyciągu okularowym, a następnie włóż okular 25 mm.
- Wsuń szukacz w gniazdo na tubusie i zabezpiecz go śrubą.
Konfiguracja aplikacji
Przed rozpoczęciem obserwacji pobierz aplikację Celestron StarSense Explorer ze sklepu Apple App Store lub Google Play. Po uruchomieniu aplikacji użyj kodu aktywacyjnego znajdującego się na pomarańczowej karcie wewnątrz opakowania. Kod pozwala na odblokowanie aplikacji na maksymalnie 5 urządzeniach.
Kalibracja szukacza
Kalibrację najlepiej przeprowadzić w dzień:
- Wybierz odległy, łatwo rozpoznawalny obiekt (np. znak drogowy, latarnia) oddalony o co najmniej 400 metrów.
- Wycentruj obiekt w okularze 25 mm teleskopu.
- Używając pokręteł regulacyjnych szukacza, ustaw go tak, aby czerwona kropka pokrywała się z obiektem widzianym w teleskopie.
Obsługa i konserwacja
Teleskop posiada sprzęgła poślizgowe w obu osiach. Do szybkich ruchów teleskopem wystarczy przytrzymać nogę statywu i popchnąć tubus w żądanym kierunku. Do precyzyjnego śledzenia obiektów używaj pokręteł mikroruchów. W przypadku problemów z zasilaniem stacji dokującej, upewnij się, że usunięto plastikową zawleczkę zabezpieczającą baterię.
Kontakt serwisowy
W razie potrzeby wsparcia technicznego odwiedź stronę celestron.com/pages/technical-support.
Oficjalne zasoby z instrukcji
Informacje o producencie
Celestron
Praktyczna pomoc
Typowe problemy
Obraz w teleskopie jest rozmyty
Obracaj pokrętłami ostrości znajdującymi się pod wyciągiem okularowym, aż obraz stanie się wyraźny.
Aplikacja nie rozpoznaje teleskopu
Upewnij się, że kod aktywacyjny został poprawnie wprowadzony i że usunięto plastikową zawleczkę z baterii w stacji dokującej.
Szukacz nie wskazuje tego samego obiektu co teleskop
Przeprowadź ponowną kalibrację szukacza w dzień, używając odległego obiektu zgodnie z procedurą w instrukcji.
Przed użyciem
- Sprawdź, czy wszystkie części z listy są obecne w opakowaniu.
- Usuń plastikową zawleczkę z baterii w stacji dokującej na telefon.
- Pobierz aplikację StarSense Explorer przez Wi-Fi przed wyjściem w teren.
- Upewnij się, że masz kod aktywacyjny z pomarańczowej karty.
- Skalibruj szukacz w ciągu dnia na odległym obiekcie.
Parametry w praktyce
- Okular 25 mm
- Okular o mniejszym powiększeniu, używany do wstępnego wyszukiwania i centrowania obiektów.
- Szyna Dovetail
- Standardowy system montażowy pozwalający na szybkie i bezpieczne mocowanie tubusu teleskopu do głowicy.
- Sprzęgła poślizgowe
- Mechanizm pozwalający na ręczne przesuwanie teleskopu bez konieczności odblokowywania śrub.

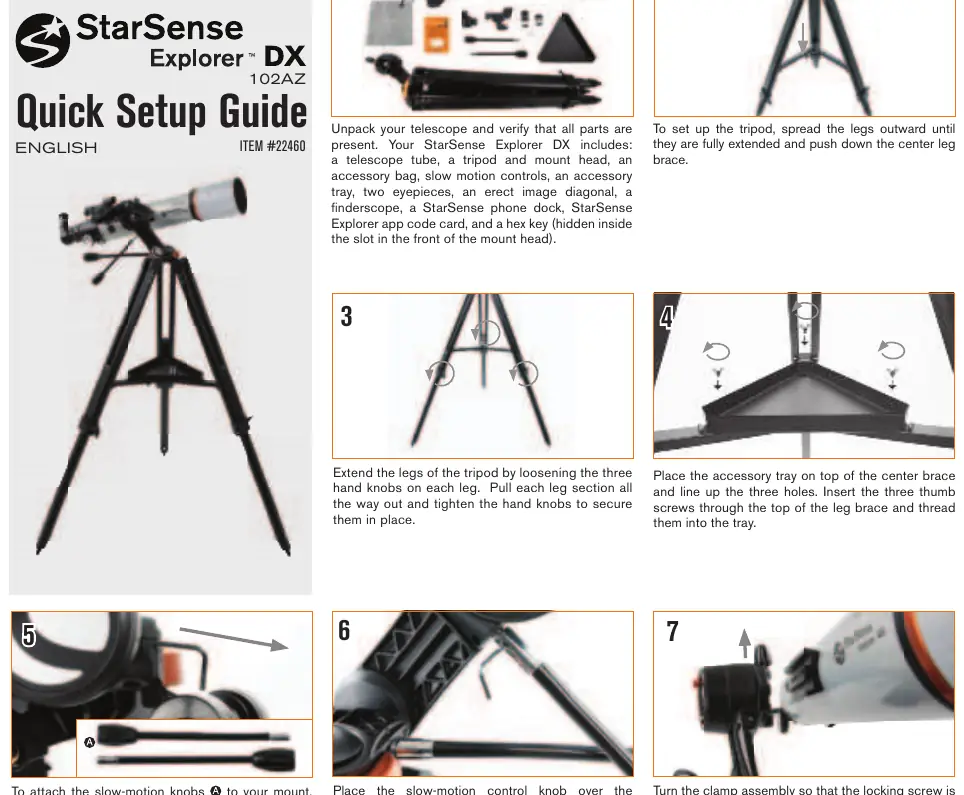

Ilustracje i schematy
- Kroki 1-4: Montaż statywu i tacy na akcesoria.
- Kroki 5-6: Instalacja pokręteł mikroruchów za pomocą klucza imbusowego.
- Kroki 7-8: Montaż tubusu teleskopu na głowicy montażowej.
- Kroki 11-14: Instalacja szukacza oraz stacji dokującej na telefon.
Zgodność modelu
- Aplikacja StarSense Explorer odblokowuje funkcje teleskopu na maksymalnie 5 urządzeniach.
- Niektóre bardzo grube etui na telefony mogą wymagać zdjęcia przed umieszczeniem smartfona w stacji dokującej.
