Niniejszy dokument to przewodnik szybkiego startu dla teleskopu Celestron NexStar 130SLT. Zawiera instrukcje montażu mechanicznego, przygotowania zasilania oraz procedurę wyrównywania (alignment) niezbędną do poprawnego działania systemu komputerowego.

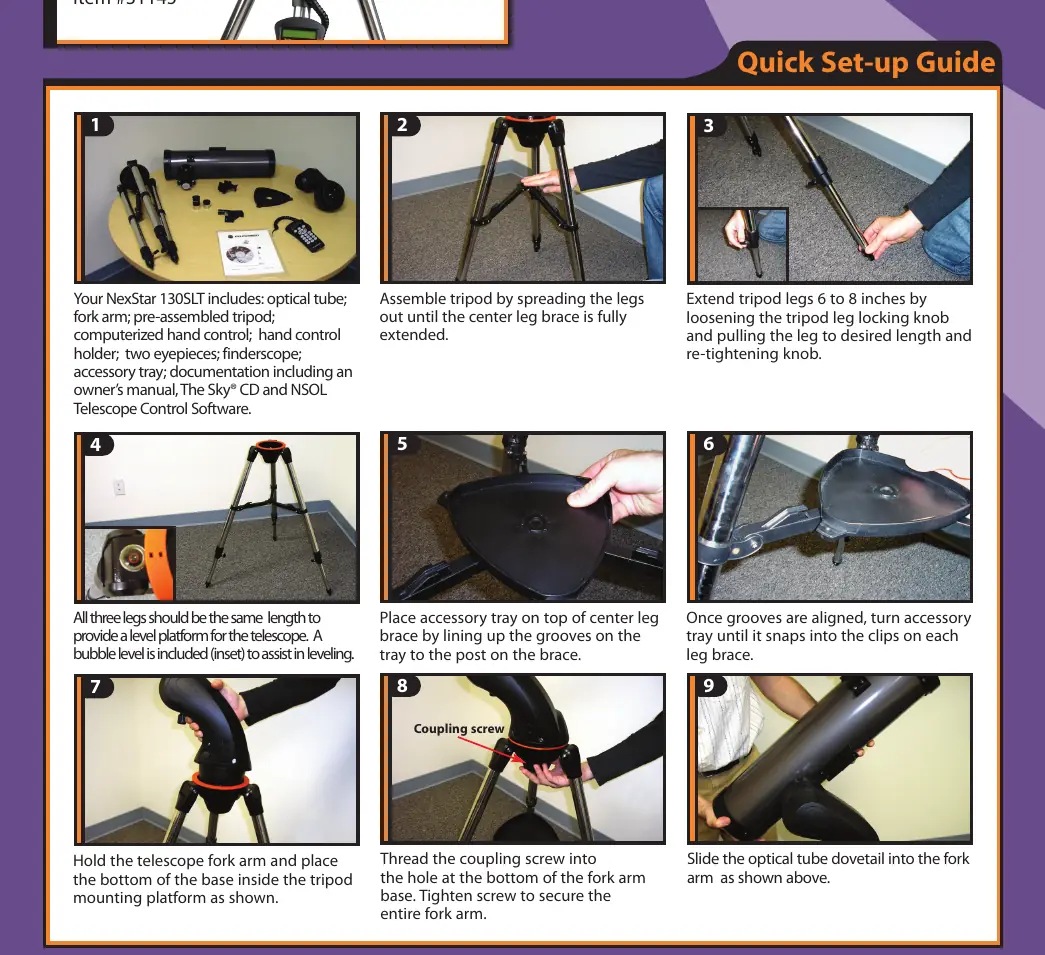

Montaż teleskopu
Proces montażu należy przeprowadzić w następującej kolejności:
- Statyw: Rozłóż nogi statywu do pełnego rozwarcia rozpórek. Wyreguluj długość nóg, aby uzyskać wypoziomowaną platformę (użyj wbudowanej poziomicy).
- Taca na akcesoria: Umieść tacę na rozpórkach nóg i obróć ją, aż zatrzaśnie się w klipsach.
- Ramię widłowe: Umieść podstawę ramienia widłowego na platformie montażowej statywu i zabezpiecz ją śrubą sprzęgającą od spodu.
- Tubus optyczny: Wsuń jaskółczy ogon (dovetail) tubusu w ramię widłowe i zabezpiecz śrubą znajdującą się po wewnętrznej stronie ramienia.
Przygotowanie do pracy
Przed rozpoczęciem obserwacji wykonaj poniższe kroki:
- Zasilanie: Włóż 8 baterii AA do komory znajdującej się w podstawie ramienia widłowego.
- Sterownik: Podłącz sterownik ręczny (Computerized Hand Control) do portu "Hand Control" na ramieniu widłowym i umieść go w uchwycie na nodze statywu.
- Szukacz: Zamontuj szukacz na platformie montażowej, dokręcając srebrną śrubę. Pamiętaj o usunięciu plastikowej zawleczki z baterii szukacza przy pierwszym użyciu.
- Okular: Włóż okular 25mm (niskie powiększenie) do wyciągu okularowego i zabezpiecz śrubą.
- Osłona: Zdejmij osłonę obiektywu przed rozpoczęciem obserwacji.
Wyrównywanie szukacza
Aby teleskop poprawnie wskazywał obiekty, szukacz musi być wyosiowany:
- Włącz zasilanie i wyceluj teleskop w odległy obiekt (np. słup telefoniczny lub Księżyc) za pomocą przycisków kierunkowych.
- Wycentruj obiekt w okularze 25mm.
- Włącz czerwoną kropkę w szukaczu i użyj pokręteł regulacji azymutu (lewo/prawo) oraz wysokości (góra/dół), aby nałożyć czerwoną kropkę dokładnie na obiekt wycentrowany w okularze.
Procedura SkyAlign
Po wyosiowaniu szukacza należy przeprowadzić procedurę SkyAlign:
- Włącz zasilanie. Sterownik wyświetli "NexStar SLT". Naciśnij ENTER.
- Wybierz "SkyAlign" przyciskami UP/DOWN i naciśnij ENTER.
- Wprowadź dane lokalizacji (miasto/strefa czasowa) oraz datę/czas za pomocą klawiatury numerycznej.
- Użyj przycisków kierunkowych, aby wycelować teleskop w trzy jasne obiekty na niebie (gwiazdy lub planety). Po wycentrowaniu każdego obiektu w okularze, naciśnij ALIGN.
- Po zakończeniu procedura potwierdzi "Match Confirmed". Teleskop jest gotowy do użycia.
Informacje o producencie
Celestron
Praktyczna pomoc
Typowe problemy
Teleskop nie reaguje po włączeniu
Sprawdź, czy zainstalowano 8 świeżych baterii AA w podstawie ramienia widłowego oraz czy włącznik zasilania jest w pozycji ON.
Trudności z wycelowaniem w obiekt
Upewnij się, że szukacz jest poprawnie wyosiowany względem głównego teleskopu. Jeśli nie, powtórz procedurę wyrównywania szukacza na odległym obiekcie dziennym.
Błąd podczas procedury SkyAlign
Upewnij się, że wprowadzono poprawną datę, czas i strefę czasową. Upewnij się, że wybrane obiekty do wyrównania są jasnymi gwiazdami lub planetami.
Przed użyciem
- Włóż 8 baterii AA do komory w podstawie ramienia widłowego.
- Zdejmij osłonę obiektywu przed rozpoczęciem obserwacji.
- Upewnij się, że statyw jest wypoziomowany.
- Podłącz sterownik ręczny do portu 'Hand Control'.
- Usuń plastikową zawleczkę z baterii szukacza (przy pierwszym użyciu).
Ilustracje i schematy
- Montaż statywu: Rozłóż nogi do pełnego rozwarcia rozpórek.
- Mocowanie tubusu: Wsuń jaskółczy ogon (dovetail) w ramię widłowe i zabezpiecz śrubą.
- Wyrównywanie szukacza: Użyj pokręteł azymutu i wysokości, aby nałożyć czerwoną kropkę na obiekt.
Zgodność modelu
- Wymaga 8 baterii AA (brak w zestawie).
