Instrukcja obsługi belki świetlnej Cell2 Silverblade

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi belki świetlnej Cell2 Silverblade. Prawidłowa instalacja wymaga wiedzy z zakresu elektroniki samochodowej. Przed montażem zaleca się przetestowanie wszystkich funkcji. Uwaga: Nie używaj przewodów zasilających jako przełączników aktywacyjnych. Do czyszczenia belki nie należy używać myjek ciśnieniowych, gdyż może to uszkodzić urządzenie i unieważnić gwarancję.

Instalacja i podłączenie

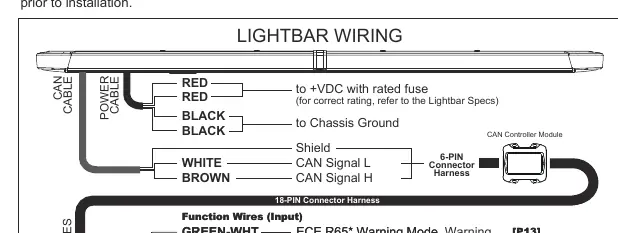

Proces instalacji obejmuje podłączenie zasilania oraz magistrali CAN:

• Zasilanie: Poprowadź przewody zasilające do akumulatora. Złącz dwa czerwone przewody (RED) w jeden i zainstaluj na nim bezpiecznik (wartość zgodnie ze specyfikacją belki). Podłącz do +VDC. Złącz dwa czarne przewody (BLACK) w jeden i podłącz do masy pojazdu (chassis-ground).
• Magistrala CAN: Poprowadź przewód CAN do modułu kontrolera. Podłącz przewody sygnałowe CAN oraz ekran (Shield) do odpowiednich pinów w 6-pinowej wiązce modułu kontrolera.

Okablowanie funkcji (Input/Output)

Wszystkie przewody wejściowe (Input) aktywowane są poprzez podanie stałego napięcia +VDC. W przypadku aktywacji kilku przewodów jednocześnie, system stosuje priorytety (P1 jest najwyższym priorytetem).

Główne funkcje wejściowe:

• ECE R65 Warning Mode: Aktywacja przewodem GREEN-WHT.
• Warning Mode 1 / 2: Aktywacja przewodami ORANGE-WHT lub YELLOW-WHT.
• Cruise Mode: Aktywacja przewodem RED-WHT (tryb pracy ciągłej o niskiej mocy).
• Full Front Flood: Aktywacja przewodem YELLOW (pełna moc).
• Take-Down Light: Aktywacja przewodem PURPLE.
• Alley Light: Aktywacja przewodem GREEN (lewa) lub BLUE (prawa).
• Flashing Take-Down & Alley: Aktywacja przewodem GREY.
• Traffic Arrow: Aktywacja przewodem WHITE (lewo), WHITE-BLK (prawo) lub oba jednocześnie (środek).

Konfiguracja i tryby pracy

Belka oferuje zaawansowane funkcje sterowania:

• Warning Cut-off: Pozwala wyłączyć sekcje ostrzegawcze (Front, Rear, Corner) za pomocą przewodów PURPLE-WHT, BLUE-WHT lub ORANGE.
• Low Power Operation: Aktywacja przewodem RED (zmniejszenie mocy).
• Auto-Dimming Light Sensor: Jeśli belka posiada czujnik, automatycznie przechodzi w tryb niskiej mocy przy słabym oświetleniu.
• Wyjścia (Output): Przewód BROWN-WHT służy do wskaźnika sygnału panelu sterowania, a BROWN do sygnału trybu ostrzegawczego (np. do odblokowania syreny).

Programowanie

Wszystkie przewody funkcyjne mogą być przeprogramowane za pomocą oprogramowania PC. Możliwe jest dostosowanie m.in. opóźnień błysku, wzorów błysków, kolorów, priorytetów przewodów oraz parametrów czujnika światła. W celu uzyskania szczegółów należy skontaktować się z przedstawicielem handlowym lub skorzystać z instrukcji oprogramowania.
