Instrukcja obsługi minibaru Cell2 MINI-FALCON

Szybki przewodnik po instalacji i obsłudze minibaru Cell2 MINI-FALCON. Dowiedz się, jak poprawnie podłączyć przewody, zmieniać wzory błysków oraz zamontować urządzenie w pojeździe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Minibar Cell2 MINI-FALCON to urządzenie ostrzegawcze przeznaczone do montażu na pojazdach. Instrukcja obejmuje procedury podłączenia elektrycznego, wyboru wzorów błysków oraz trzy warianty montażu mechanicznego. Uwaga: Aby zachować zgodność z homologacją ECE R65, należy używać wzoru błysku nr 1 (Double). Aktywacja funkcji przyciemniania (Low Power) unieważnia homologację ECE R65.

Podłączenie i obsługa

Urządzenie może być zasilane za pomocą kabla 4-żyłowego lub wtyczki do zapalniczki samochodowej.

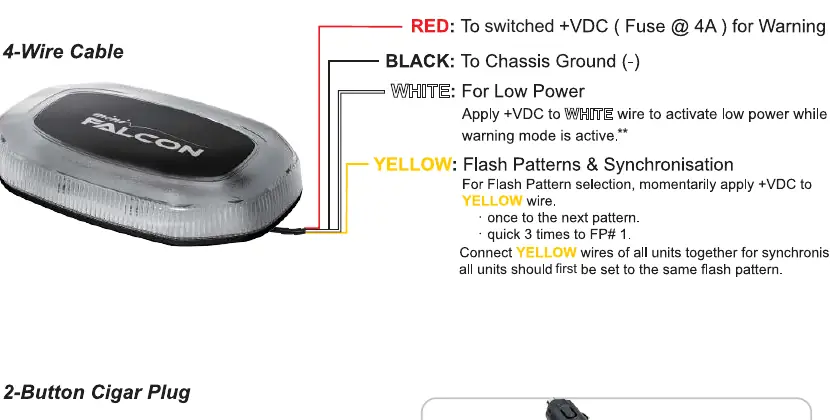

Schemat podłączenia przewodów i obsługi wtyczki zapalniczki
Schemat podłączenia przewodów i obsługi wtyczki zapalniczki
  • Czerwony przewód: Podłącz do zasilania +VDC (wymagany bezpiecznik 4A).
  • Czarny przewód: Podłącz do masy pojazdu (-).
  • Biały przewód: Aktywuje tryb niskiej mocy (Low Power) po podaniu napięcia +VDC.
  • Żółty przewód: Służy do wyboru wzoru błysku i synchronizacji. Podaj chwilowe napięcie +VDC, aby zmienić wzór. Połącz żółte przewody wszystkich jednostek razem, aby je zsynchronizować.

Wersja z wtyczką do zapalniczki posiada dwa przyciski:

  • ON/OFF: Włącza i wyłącza tryb ostrzegawczy.
  • Flash Pattern Switch: Naciśnij chwilowo, aby zmienić wzór. Naciśnij 3 razy szybko, aby wrócić do wzoru nr 1.

Wzory błysków

Urządzenie oferuje 29 różnych wzorów błysków, w tym tryby pojedyncze, podwójne, potrójne, poczwórne oraz tryby typu "Split" (naprzemienne lewo-prawo). Pełna lista dostępna jest w tabeli na pierwszej stronie instrukcji.

Instalacja

Dostępne są trzy warianty montażu, zależnie od modelu:

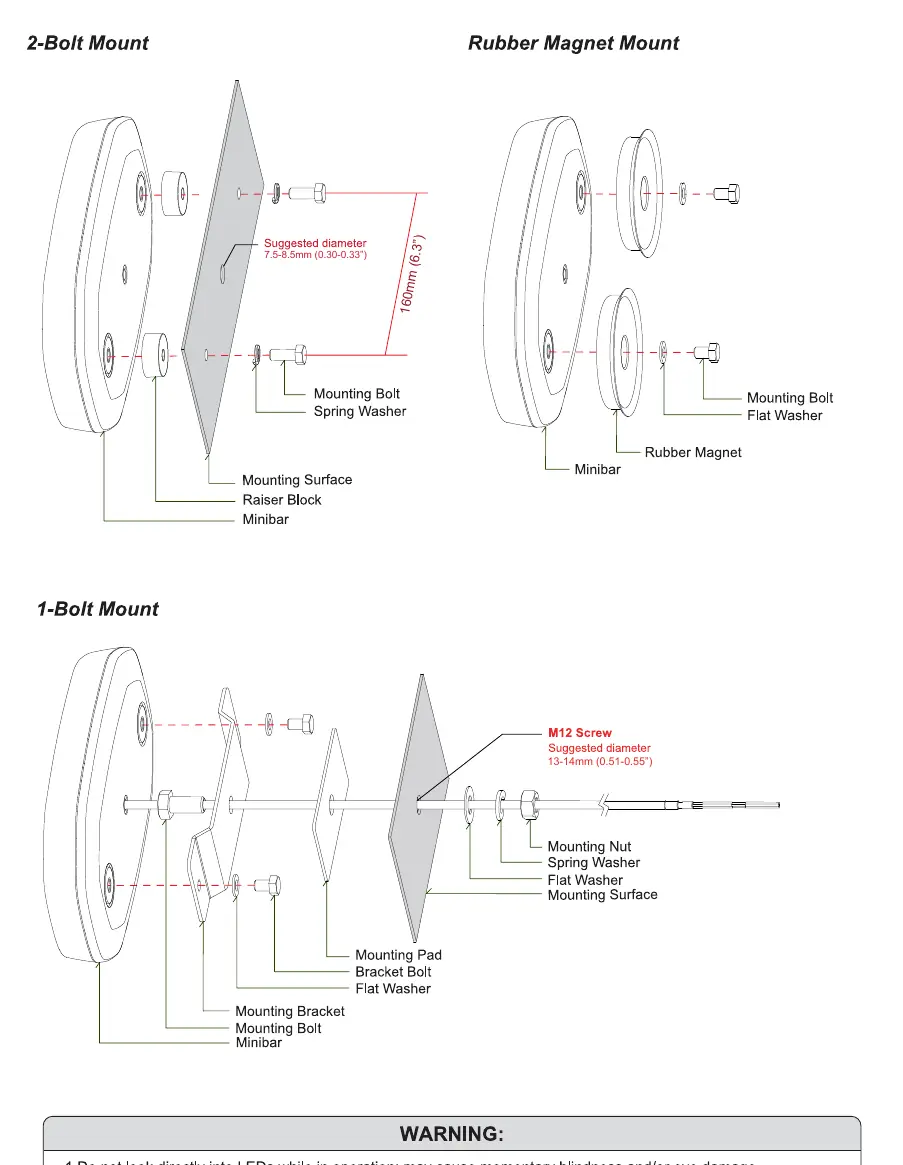

Schematy montażu: 2-Bolt, Rubber Magnet oraz 1-Bolt
Schematy montażu: 2-Bolt, Rubber Magnet oraz 1-Bolt
  • 2-Bolt Mount: Wymaga nawiercenia otworów o średnicy 7.5-8.5 mm.
  • Rubber Magnet Mount: Montaż magnetyczny z gumową podkładką.
  • 1-Bolt Mount: Wymaga śruby M12 i otworu o średnicy 13-14 mm.

Bezpieczeństwo

Nie patrz bezpośrednio w diody LED podczas pracy urządzenia, ponieważ może to spowodować chwilowe oślepienie lub uszkodzenie wzroku. Używanie magnetycznych urządzeń ostrzegawczych na zewnątrz pojazdu w ruchu nie jest zalecane i odbywa się na wyłączne ryzyko użytkownika.

Informacje o producencie

Cell2

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie zmienia wzoru błysku

Upewnij się, że żółty przewód jest poprawnie podłączony do przełącznika chwilowego lub użyj przycisku na wtyczce zapalniczki.

Brak zgodności z ECE R65

Ustaw wzór błysku nr 1 (Double). Upewnij się, że funkcja przyciemniania (Low Power) jest wyłączona.

Przed użyciem

  • Sprawdź napięcie zasilania pojazdu (+VDC).
  • Zabezpiecz obwód zasilający bezpiecznikiem 4A.
  • Upewnij się, że wszystkie jednostki mają ustawiony ten sam wzór błysku przy synchronizacji.
  • Wybierz odpowiedni zestaw montażowy dla swojego modelu (2-Bolt, Rubber Magnet lub 1-Bolt).

Parametry w praktyce

Czerwony przewód
Główne zasilanie +VDC.
Biały przewód
Aktywacja trybu niskiej mocy (dimming).

Ilustracje i schematy

  • Schemat 4-przewodowy pokazuje kolory kabli i ich funkcje.
  • Instrukcja montażu przedstawia trzy warianty: 2-Bolt, Rubber Magnet oraz 1-Bolt z wymaganymi średnicami otworów.

Zgodność modelu

  • Użycie funkcji przyciemniania (Low Power) unieważnia homologację ECE R65.
