Instrukcja obsługi 16-kanałowego pilota zdalnego sterowania Chacon 54761
Szybki przewodnik po obsłudze 16-kanałowego pilota Chacon 54761 DiO. Dowiedz się, jak sparować urządzenie z odbiornikami, wymienić baterię oraz korzystać z funkcji sterowania grupowego i ściemniania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilot 16-kanałowy Chacon 54761 DiO 1.0 służy do zdalnego sterowania oświetleniem oraz urządzeniami elektrycznymi w domu. Urządzenie oferuje zasięg do 50 metrów w otwartym terenie. Pilot pozwala na sterowanie indywidualne, grupowe oraz obsługę funkcji ściemniania (w zależności od użytego odbiornika).
Wymiana baterii
Jeśli pilot przestaje działać lub zasięg jest bardzo krótki, należy wymienić baterię:
- Otwórz małą komorę baterii znajdującą się z tyłu pilota.
- Wyjmij zużytą baterię i wymień ją na nową typu CR2032.
- Upewnij się, że bateria jest włożona poprawnie zgodnie z polaryzacją.

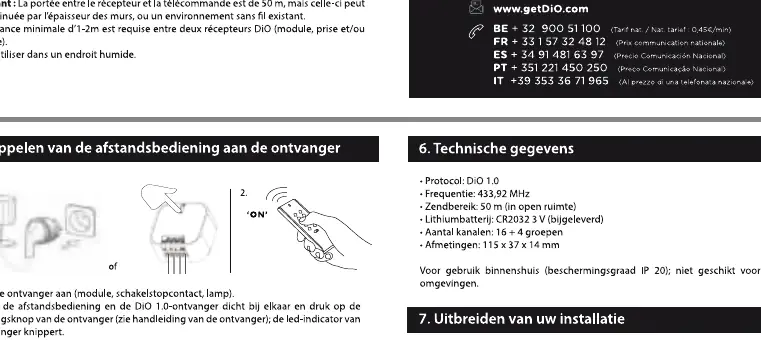

Parowanie pilota z odbiornikiem
Aby połączyć pilota z odbiornikiem (modułem, gniazdem lub żarówką):
- Podłącz odbiornik do zasilania.
- Wprowadź odbiornik w tryb parowania (zgodnie z instrukcją obsługi danego odbiornika; zazwyczaj wymaga to naciśnięcia przycisku na obudowie odbiornika).
- Naciśnij przycisk ON na wybranym kanale pilota.
- Odbiornik potwierdzi parowanie (zazwyczaj poprzez mignięcie podłączonego światła lub diody LED).
Usuwanie parowania
Jeśli chcesz usunąć sparowanie pilota z odbiornikiem:
- Wprowadź odbiornik w tryb parowania (zgodnie z jego instrukcją).
- Naciśnij przycisk OFF na kanale pilota, który był przypisany do tego odbiornika.
- Odbiornik potwierdzi usunięcie parowania (zazwyczaj poprzez mignięcie światła).
Obsługa urządzenia
Pilot oferuje następujące funkcje sterowania:
- Sterowanie indywidualne: Przycisk ON/OFF włącza lub wyłącza urządzenie przypisane do danego kanału.
- Ściemnianie: Jeśli odbiornik obsługuje funkcję ściemniania, naciśnij przycisk T na pilocie, aby zmienić jasność. Naciśnij ponownie, aby zatrzymać ściemnianie na wybranym poziomie.
- Sterowanie grupowe: Przycisk GROUP pozwala na włączenie lub wyłączenie wszystkich urządzeń przypisanych do danej grupy kanałów.
Rozwiązywanie problemów
- Pilot nie reaguje: Sprawdź, czy bateria jest naładowana i poprawnie zainstalowana.
- Brak reakcji odbiornika: Upewnij się, że odbiornik jest podłączony do zasilania i znajduje się w zasięgu pilota. Spróbuj ponownie przeprowadzić procedurę parowania.
- Zasięg jest zbyt mały: Zasięg może być ograniczony przez ściany, metalowe elementy lub inne urządzenia radiowe.
Dane techniczne
- Częstotliwość: 433.92 MHz
- Zasięg: do 50 m (w otwartym terenie)
- Zasilanie: Bateria CR2032 (w zestawie)
- Liczba kanałów: 16 + 4 grupy
Praktyczna pomoc
Typowe problemy
Pilot nie steruje odbiornikiem
Sprawdź stan baterii CR2032 oraz upewnij się, że odbiornik jest poprawnie podłączony do zasilania i znajduje się w trybie parowania.
Zasięg działania jest zbyt krótki
Zasięg 50m jest wartością dla otwartego terenu. Ściany, meble i inne przeszkody mogą znacząco zmniejszyć zasięg.
Przed użyciem
- Sprawdź, czy bateria CR2032 jest zainstalowana w pilocie.
- Upewnij się, że odbiornik (moduł/gniazdo) jest podłączony do sieci elektrycznej.
- Przygotuj odbiornik do trybu parowania zgodnie z jego własną instrukcją obsługi.
Ilustracje i schematy
- Przycisk ON/OFF: Służy do włączania i wyłączania urządzeń.
- Przycisk T: Służy do aktywacji funkcji ściemniania w kompatybilnych odbiornikach.
- Przycisk GROUP: Pozwala na sterowanie wszystkimi urządzeniami przypisanymi do danej grupy.
Zgodność modelu
- Produkt jest kompatybilny z systemem DiO 1.0.
- Nie jest kompatybilny z systemem DiO 2.0 (inne protokoły).
