Instrukcja obsługi systemu zdalnego sterowania Skytech 1420-A

Najważniejsze informacje

System zdalnego sterowania Skytech 1420-A został zaprojektowany do obsługi urządzeń gazowych. Uwaga: Produkt jest przeznaczony wyłącznie do użytku z urządzeniami nadzorowanymi. Osoby dorosłe muszą być obecne podczas pracy systemu. Nie należy programować ani ustawiać termostatu, gdy w pobliżu nie ma osób dorosłych. Nie pozostawiaj urządzenia grzewczego bez nadzoru.

Opis urządzenia

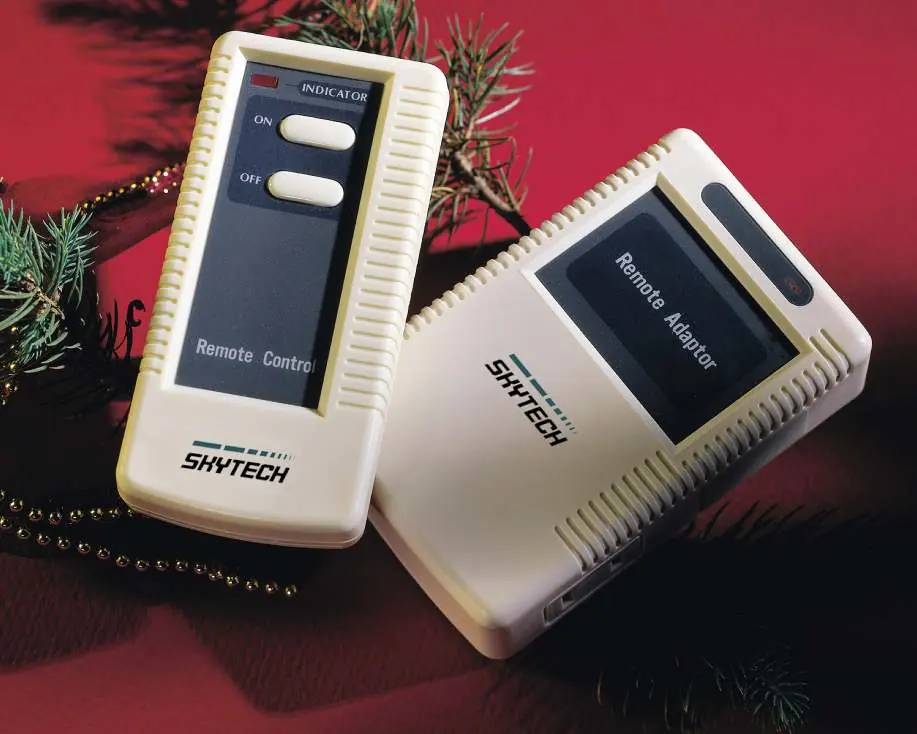

System składa się z nadajnika ręcznego oraz odbiornika. Nadajnik zasilany jest baterią 12V (A23). Odbiornik podłącza się do standardowego gniazdka 110-120 VAC. Odbiornik posiada przełącznik suwakowy z trzema pozycjami:

• ON: Ręczne włączenie urządzenia.
• REMOTE: Umożliwia sterowanie za pomocą nadajnika.
• OFF: Wyłącza odbiornik.

Instalacja i okablowanie

Instalację powinien przeprowadzić wykwalifikowany elektryk. Odbiornik należy chronić przed temperaturami przekraczającymi 130°F (54°C).

Zawory Millivolt

Podłącz jeden przewód z odbiornika do zacisku TH na zaworze gazowym, a drugi do zacisku TH/TP.

Zapłon elektroniczny

Odbiornik można podłączyć szeregowo do transformatora 24VAC. Podłącz przewód fazowy z transformatora do jednego z przewodów odbiornika, a drugi przewód odbiornika do zacisku TH (termostat) na module elektronicznym.

Parowanie nadajnika z odbiornikiem

Każdy nadajnik posiada unikalny kod bezpieczeństwa. Aby sparować urządzenia:

1. Ustaw przełącznik na odbiorniku w pozycji REMOTE.
2. Znajdź mały otwór z przyciskiem LEARN na przedniej części odbiornika.
3. Używając śrubokręta lub spinacza, naciśnij i zwolnij przycisk LEARN. Odbiornik wyemituje sygnał dźwiękowy.
4. Naciśnij dowolny przycisk na nadajniku. Odbiornik wyemituje serię sygnałów dźwiękowych potwierdzających przyjęcie kodu.

Aby wyczyścić pamięć odbiornika, naciśnij i przytrzymaj przycisk LEARN przez 10 sekund.

Montaż nadajnika

Nadajnik można zawiesić na ścianie za pomocą dołączonego uchwytu:

• Drewno: Wywierć otwory pilotowe 1/8" i przykręć uchwyt.
• Tynk/Płyta gipsowa: Wywierć otwory 1/4" i użyj dołączonych śrub.

Konserwacja i baterie

Baterie alkaliczne w nadajniku powinny wystarczyć na co najmniej 12 miesięcy. Wymień baterie, jeśli zasięg działania się zmniejszy, transmisje nie są odbierane lub napięcie baterii spadnie poniżej 9.0V. Upewnij się, że baterie są zainstalowane zgodnie z polaryzacją (+/-).

Rozwiązywanie problemów

Jeśli system nie działa poprawnie:

• Upewnij się, że odbiornik ma zasilanie 110V.
• Sprawdź baterie w nadajniku i upewnij się, że styki są czyste i dobrze przylegają.
• Sprawdź, czy nadajnik i odbiornik znajdują się w zasięgu 20-25 stóp.
• Jeśli odbiornik jest w metalowej obudowie, zasięg może być ograniczony.
• Powtórz procedurę parowania (LEARN), jeśli system nie reaguje.
