Instrukcja obsługi systemu zdalnego sterowania Skytech 1001D-A
Kompletny przewodnik po instalacji i obsłudze systemu zdalnego sterowania Skytech 1001D-A. Dowiedz się, jak zamontować nadajnik, podłączyć odbiornik do zaworów gazowych, sparować urządzenia oraz rozwiązywać typowe problemy.
Spis treści
Najważniejsze informacje z instrukcji
System zdalnego sterowania Skytech 1001D-A jest przeznaczony do obsługi urządzeń grzewczych na gaz (typu milivolt). Urządzenie wymaga obecności dorosłych podczas pracy. Ważne: Nie należy programować ani ustawiać termostatu, gdy w pobliżu nie ma osób dorosłych. W przypadku dłuższej nieobecności system powinien być ustawiony w pozycji OFF.
Opis urządzenia

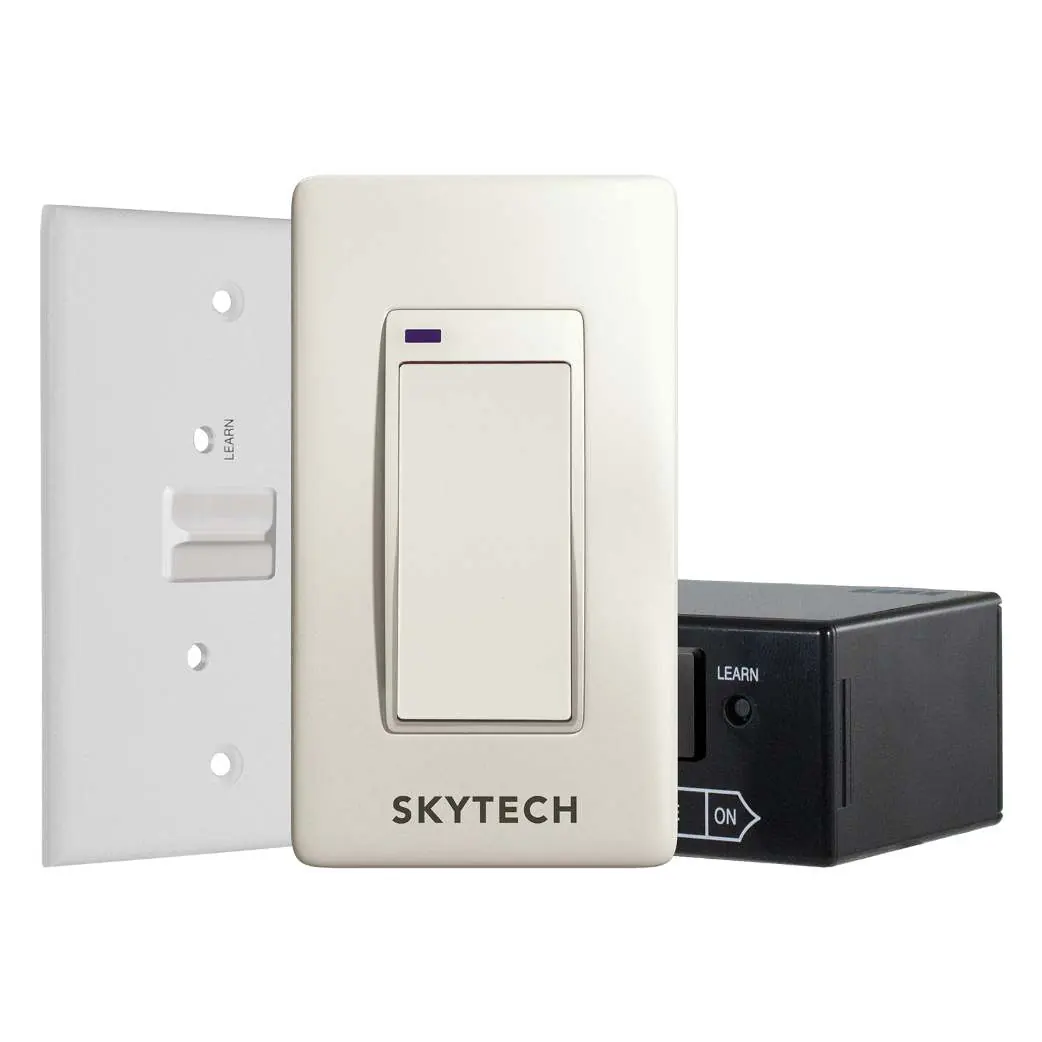

Zestaw składa się z naściennego nadajnika (przełącznik kołyskowy ON/OFF) oraz odbiornika. Nadajnik zasilany jest dwiema bateriami 3V (pastylkowe), a odbiornik czterema bateriami AA. Odbiornik posiada 3-pozycyjny przełącznik: ON (ręczne włączenie), REMOTE (sterowanie zdalne) oraz OFF (wyłączenie).
Instalacja i montaż
Nadajnik naścienny można zamontować bezpośrednio na ścianie za pomocą dołączonych kołków lub na istniejącej puszce elektrycznej (niemetalowej). Odbiornik najlepiej zamontować w plastikowej puszce elektrycznej, aby chronić go przed wysoką temperaturą (powyżej 130°F/54°C). W przypadku montażu przy kominku, odbiornik należy umieścić w miejscu chronionym przed bezpośrednim ciepłem.
Podłączenie
Instalację powinien przeprowadzić wykwalifikowany elektryk. System nie może być podłączony bezpośrednio do zasilania 110-120VAC. W przypadku zaworów milivolt, przewody odbiornika łączy się z zaciskami TH oraz TH/TP na zaworze gazowym. W systemach z zapłonem elektronicznym, odbiornik łączy się szeregowo z transformatorem 24VAC i modułem elektronicznym.
Parowanie nadajnika z odbiornikiem
Każdy nadajnik posiada unikalny kod bezpieczeństwa. Aby sparować urządzenia: 1. Ustaw przełącznik odbiornika w pozycji REMOTE. 2. Naciśnij przycisk LEARN na odbiorniku za pomocą cienkiego narzędzia. 3. Po usłyszeniu sygnału dźwiękowego, naciśnij przycisk ON lub OFF na nadajniku przez około 2 sekundy. Kilka sygnałów dźwiękowych potwierdzi przyjęcie kodu.
Konserwacja i baterie
Baterie należy wymieniać co najmniej raz w roku lub gdy zasięg działania ulegnie skróceniu. Jeśli system nie reaguje, sprawdź stan naładowania baterii oraz ich poprawne ułożenie (bieguny + i -).
Informacje o producencie
Skytech Products Group
Praktyczna pomoc
Typowe problemy
System nie reaguje na nadajnik
Sprawdź stan baterii w nadajniku i odbiorniku, upewnij się, że przełącznik odbiornika jest w pozycji REMOTE, lub przeprowadź procedurę parowania (LEARN).
Zasięg działania jest zbyt krótki
Upewnij się, że odbiornik nie jest zamknięty w metalowej obudowie i znajduje się w odległości 20-25 stóp od nadajnika.
Wskaźnik na nadajniku nie świeci
Sprawdź, czy baterie są w pełni naładowane i poprawnie zainstalowane (bieguny + i -).
Przed użyciem
- Upewnij się, że odbiornik jest w pozycji OFF przed instalacją.
- Sprawdź, czy baterie w nadajniku i odbiorniku są zainstalowane zgodnie z polaryzacją.
- Upewnij się, że odbiornik jest zamontowany z dala od źródeł ciepła przekraczających 130°F.
- Po instalacji przełącz odbiornik w tryb REMOTE.
- Upewnij się, że przewody połączeniowe nie stykają się z metalowymi powierzchniami.
Parametry w praktyce
- Zasilanie nadajnika
- Dwie baterie 3V typu pastylkowego.
- Zasilanie odbiornika
- Cztery baterie alkaliczne AA 1.5V.
- Zasięg operacyjny
- 20 do 25 stóp (ok. 6-7,5 metra).
- Limit temperatury
- Maksymalnie 130°F (54°C) – powyżej tej temperatury żywotność baterii drastycznie spada.
Ilustracje i schematy
- Nadajnik: Przełącznik kołyskowy z diodą sygnalizacyjną.
- Odbiornik: Przełącznik 3-pozycyjny (ON/REMOTE/OFF) oraz przycisk LEARN.
- Podłączenie milivolt: Łączenie z zaciskami TH i TH/TP na zaworze gazowym.
Zgodność modelu
- Przeznaczony wyłącznie do urządzeń gazowych typu milivolt.
- Nie podłączać bezpośrednio do zasilania sieciowego 110-120VAC.
- Wymaga niemetalowej puszki montażowej.
