Instrukcja obsługi sterownika kominkowego Skytech 1001TH-A
Szybki przewodnik po instalacji i obsłudze bezprzewodowego sterownika kominkowego Skytech 1001TH-A. Dowiedz się, jak sparować nadajnik z odbiornikiem, ustawić tryb termostatu, skonfigurować zabezpieczenie przed dziećmi oraz poprawnie...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

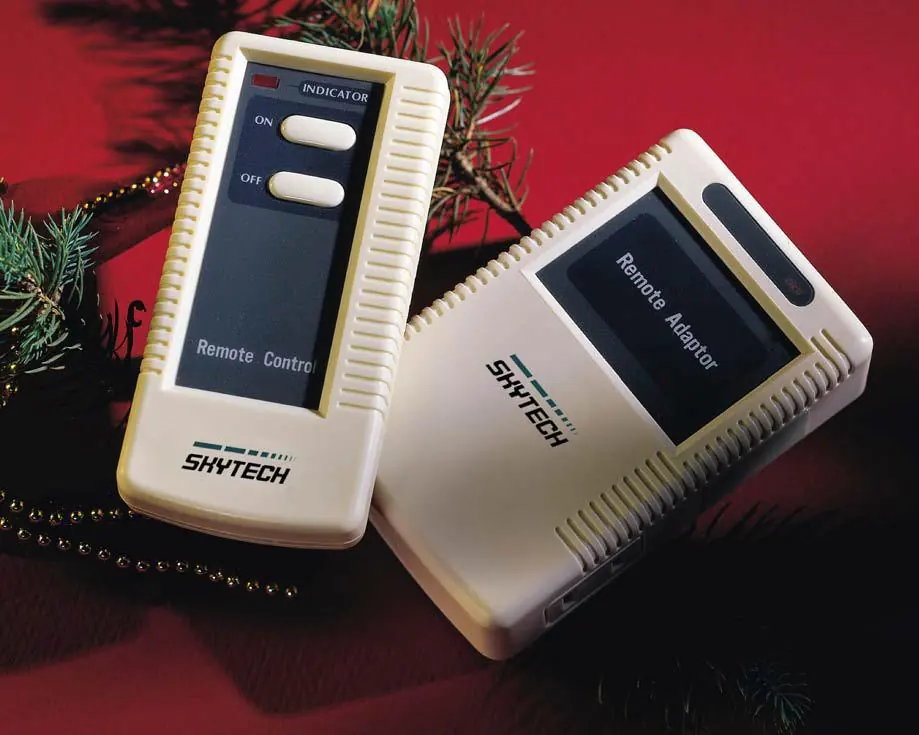

System zdalnego sterowania Skytech 1001TH-A służy do bezprzewodowej obsługi gazowych urządzeń grzewczych. Przed pierwszym użyciem konieczne jest sparowanie nadajnika z odbiornikiem. System działa w oparciu o częstotliwości radiowe i wymaga zasilania bateryjnego (2x AAA dla nadajnika, 4x AA dla odbiornika). Zaleca się stosowanie baterii alkalicznych.
Obsługa i tryby pracy
- Tryb ręczny: Użyj przycisków ON i OFF na nadajniku, aby włączyć lub wyłączyć urządzenie.
- Tryb termostatu: Naciśnij przycisk MODE, aż na ekranie pojawi się napis ROOM. Użyj przycisku SET, aby ustawić żądaną temperaturę (zakres 45-99 stopni Fahrenheita / 6-32 stopnie Celsjusza).
- Zmiana skali: Naciśnij jednocześnie przyciski ON i OFF, aby przełączyć między stopniami Fahrenheita a Celsjusza.
- Zabezpieczenie przed dziećmi (CP): Naciśnij i przytrzymaj przyciski ON oraz MODE przez 5 sekund, aby aktywować lub dezaktywować blokadę.
Instalacja i podłączenie
Odbiornik powinien być zamontowany w miejscu, gdzie temperatura otoczenia nie przekracza 130 stopni Fahrenheita. Można go zamontować w standardowej puszce elektrycznej lub umieścić w pobliżu kominka.
- Zawory Millivolt: Podłącz przewody z odbiornika do zacisków TH na zaworze gazowym.
- Zapłon elektroniczny: Podłącz odbiornik szeregowo z transformatorem 24VAC do zacisku TR na module elektronicznym.
Parowanie nadajnika z odbiornikiem
Ustaw przełącznik na odbiorniku w pozycji REMOTE. Użyj małego śrubokręta lub spinacza, aby nacisnąć przycisk LEARN wewnątrz otworu na przedniej części odbiornika. Po usłyszeniu sygnału dźwiękowego naciśnij dowolny przycisk na nadajniku, aby zapisać kod bezpieczeństwa.
Bezpieczeństwo
System posiada funkcję COMMUNICATION-SAFETY, która wyłącza urządzenie, jeśli odbiornik nie otrzyma sygnału z nadajnika przez 2 godziny (sprawdzanie sygnału odbywa się co 15 minut).
Informacje o producencie
Skytech Products Group
Praktyczna pomoc
Typowe problemy
Brak reakcji systemu na polecenia z nadajnika.
Sprawdź, czy przełącznik na odbiorniku jest w pozycji REMOTE, upewnij się, że baterie są sprawne i poprawnie zainstalowane, oraz wykonaj procedurę parowania (LEARN).
Zasięg działania jest mniejszy niż 20 stóp.
Upewnij się, że odbiornik nie jest zamknięty w metalowej obudowie, która ekranuje sygnał radiowy.
Odbiornik wydaje sygnały dźwiękowe.
Może to oznaczać aktywację funkcji bezpieczeństwa z powodu braku sygnału z nadajnika lub przegrzania odbiornika (powyżej 130 stopni Fahrenheita).
Przed użyciem
- Zainstaluj świeże baterie alkaliczne w nadajniku (2x AAA) i odbiorniku (4x AA).
- Upewnij się, że polaryzacja baterii jest zgodna z oznaczeniami.
- Sprawdź, czy przewody są poprawnie podłączone do zaworu gazowego lub modułu zapłonu.
- Ustaw przełącznik odbiornika w pozycji REMOTE przed parowaniem.
- Upewnij się, że odbiornik znajduje się w bezpiecznej odległości od źródeł ekstremalnego ciepła.
Parametry w praktyce
- Częstotliwość pracy
- 303.8 MHz - częstotliwość radiowa używana do komunikacji między urządzeniami.
- Zakres temperatury SET
- 45-99 stopni Fahrenheita (6-32 stopnie Celsjusza) - zakres regulacji termostatu.
- Swing (Różnica temperatur)
- +/- 2 stopnie Fahrenheita (1 stopień Celsjusza) - fabrycznie ustawiona histereza załączania urządzenia.
Ilustracje i schematy
- Schemat podłączenia do zaworów millivolt pokazuje połączenie zacisków TH odbiornika z zaciskami TH zaworu gazowego.
- Schemat podłączenia do zapłonu elektronicznego pokazuje szeregowe połączenie odbiornika z transformatorem 24VAC i modułem elektronicznym.
Zgodność modelu
- System współpracuje z większością zaworów gazowych typu millivolt.
- Może być stosowany z urządzeniami 120VAC przy użyciu odpowiedniego transformatora dla systemów zapłonu elektronicznego.
