Instrukcja obsługi systemu sterowania Skytech 001D-A
Szybki przewodnik po instalacji i obsłudze systemu zdalnego sterowania Skytech 001D-A do kominków gazowych. Zawiera instrukcje montażu baterii, parowania nadajnika z odbiornikiem, schematy okablowania oraz wskazówki dotyczące rozwiązywania...
Spis treści
Najważniejsze informacje z instrukcji
System zdalnego sterowania Skytech 001D-A jest przeznaczony do obsługi kominków gazowych z zaworami milivoltowymi lub systemami zapłonu elektronicznego. Urządzenie składa się z nadajnika ściennego oraz odbiornika. Uwaga: System musi być obsługiwany w obecności osób dorosłych. Nie należy pozostawiać włączonego kominka bez nadzoru.
Instalacja i wymiana baterii
Nadajnik ścienny wymaga dwóch baterii guzikowych 3V. Odbiornik wymaga czterech baterii alkalicznych AA 1.5V.
- Aby wymienić baterie w nadajniku, podważ przedni panel małym śrubokrętem, wyjmij zużyte baterie i włóż nowe, zwracając uwagę na polaryzację (+).
- W odbiorniku należy wysunąć pokrywę baterii i umieścić cztery baterie AA zgodnie z oznaczeniami.
Montaż odbiornika
Odbiornik powinien być zamontowany w plastikowej puszce elektrycznej (nie metalowej) lub umieszczony w pobliżu kominka, z dala od źródeł wysokiej temperatury (powyżej 54°C). W przypadku montażu ściennego należy użyć przewodów o przekroju co najmniej 18 AWG, o długości nieprzekraczającej 6 metrów.
Parowanie nadajnika z odbiornikiem
Każdy nadajnik posiada unikalny kod bezpieczeństwa. Aby sparować urządzenia:
- Ustaw przełącznik odbiornika w pozycji REMOTE.
- Użyj małego śrubokręta lub spinacza, aby nacisnąć przycisk LEARN w otworze na przednim panelu odbiornika.
- Po usłyszeniu sygnału dźwiękowego (beep), naciśnij przycisk ON lub OFF na nadajniku i przytrzymaj przez około 2 sekundy.
- Odbiornik wyemituje serię sygnałów dźwiękowych potwierdzających przyjęcie kodu.
Tryby pracy odbiornika
- ON: Ręczne włączenie urządzenia.
- REMOTE: Sterowanie za pomocą nadajnika.
- OFF: Wyłączenie odbiornika (zalecane podczas dłuższej nieobecności).
Rozwiązywanie problemów
Jeśli system nie reaguje, sprawdź:
- Czy baterie są w pełni naładowane i poprawnie zainstalowane.
- Czy odległość między nadajnikiem a odbiornikiem mieści się w zakresie 6-7,5 metra.
- Czy odbiornik nie znajduje się w metalowej obudowie, która może tłumić sygnał.
- Czy proces parowania (LEARN) został poprawnie przeprowadzony.
W razie dalszych problemów technicznych prosimy o kontakt z pomocą techniczną pod numerem (855) 498-8324 lub (260) 459-1703.
Informacje o producencie
Skytech Products Group
Praktyczna pomoc
Typowe problemy
Brak reakcji systemu na nadajnik
Sprawdź stan naładowania baterii, upewnij się, że odbiornik jest w trybie REMOTE i przeprowadź ponownie procedurę parowania (LEARN).
Zasięg działania jest zbyt krótki
Upewnij się, że odbiornik nie jest zamknięty w metalowej obudowie i znajduje się w odległości 6-7,5 metra od nadajnika.
Szybkie rozładowywanie baterii
Upewnij się, że odbiornik nie jest narażony na temperatury przekraczające 54°C (130°F).
Przed użyciem
- Sprawdź, czy wszystkie baterie są zainstalowane zgodnie z polaryzacją (+/-).
- Upewnij się, że odbiornik jest ustawiony w trybie REMOTE.
- Upewnij się, że przewody są poprawnie podłączone do zaworu gazowego zgodnie ze schematem.
- Sprawdź, czy w pobliżu nie ma źródeł zakłóceń radiowych.
- Upewnij się, że kominek jest w stanie gotowości do pracy.
Parametry w praktyce
- Zasilanie nadajnika
- Dwie baterie guzikowe 3V.
- Zasilanie odbiornika
- Cztery baterie alkaliczne AA 1.5V.
- Zasięg operacyjny
- Od 6 do 7,5 metra (20-25 stóp).
- Limit temperatury
- Maksymalnie 54°C (130°F) dla komponentów elektronicznych.
Ilustracje i schematy
- Strona 1: Instrukcja wymiany baterii w nadajniku ściennym.

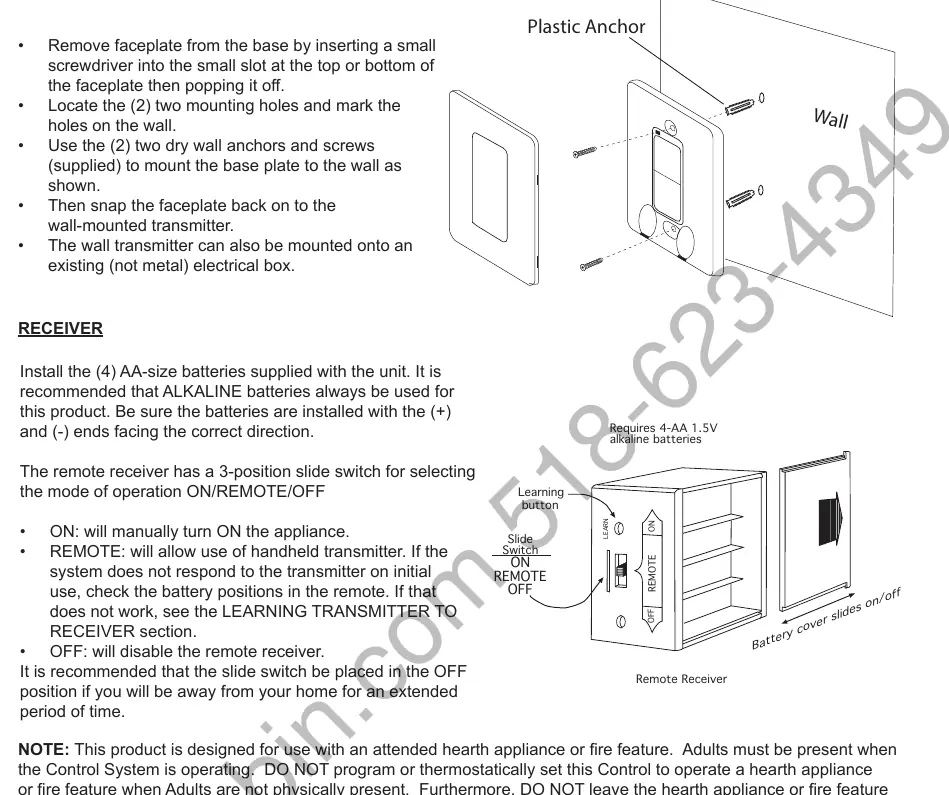

- Strona 2: Schemat montażu ściennego nadajnika oraz opis przełącznika trybów odbiornika.
- Strona 3: Instrukcja montażu odbiornika w puszce ściennej oraz montażu przy kominku.
- Strona 4: Schematy okablowania dla zaworów milivoltowych oraz systemów zapłonu elektronicznego.
Zgodność modelu
- Przeznaczony wyłącznie do zaworów gazowych milivoltowych lub systemów zapłonu elektronicznego.
- Nie podłączać bezpośrednio do zasilania 110-120VAC.
- Odbiornik musi być montowany w plastikowej, a nie metalowej puszce elektrycznej.
