Instrukcja obsługi sterownika kominkowego Skytech 1001TH-A
Szybki przewodnik po instalacji i obsłudze bezprzewodowego sterownika kominkowego Skytech 1001TH-A. Dowiedz się, jak sparować nadajnik z odbiornikiem, ustawić tryb termostatu, skonfigurować funkcję Childproof oraz rozwiązać typowe problemy...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System zdalnego sterowania Skytech 1001TH-A służy do obsługi urządzeń grzewczych z zaworami milivoltowymi. System działa na częstotliwości radiowej o zasięgu około 6 metrów (20 stóp). Przed pierwszym użyciem konieczne jest sparowanie nadajnika z odbiornikiem. System posiada wbudowany termostat oraz funkcję bezpieczeństwa, która wyłącza urządzenie w przypadku braku sygnału z nadajnika przez dłuższy czas.
Opis urządzenia i elementy zestawu

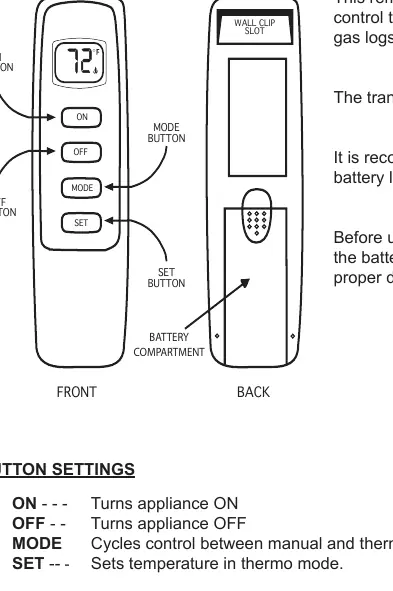

Zestaw składa się z nadajnika ręcznego (zasilanego dwiema bateriami 1.5V AAA) oraz odbiornika (zasilanego czterema bateriami 1.5V AA). Nadajnik posiada przyciski ON, OFF, MODE (przełączanie między trybem ręcznym a termostatem) oraz SET (ustawianie temperatury). Odbiornik wyposażony jest w 3-pozycyjny przełącznik (ON/REMOTE/OFF) oraz przycisk LEARN do parowania.
Instalacja i podłączenie
Odbiornik powinien być zamontowany w miejscu, gdzie temperatura otoczenia nie przekracza 54°C (130°F). Można go zamontować w standardowej puszce elektrycznej lub umieścić w pobliżu kominka. Do połączenia z zaworem gazowym należy użyć przewodu 18 AWG (maksymalna długość 6 metrów). Instalację powinien przeprowadzić wykwalifikowany technik.
Parowanie nadajnika z odbiornikiem
- Ustaw przełącznik na odbiorniku w pozycji REMOTE.
- Użyj małego narzędzia (np. spinacza), aby nacisnąć przycisk LEARN w otworze na obudowie odbiornika.
- Odbiornik wyemituje sygnał dźwiękowy.
- Naciśnij dowolny przycisk na nadajniku.
- Odbiornik wyemituje serię sygnałów dźwiękowych potwierdzających przyjęcie kodu.
Obsługa i tryby pracy
W trybie ręcznym przyciski ON/OFF włączają i wyłączają urządzenie. W trybie termostatu (na ekranie widoczny napis ROOM) system automatycznie steruje urządzeniem w oparciu o zadaną temperaturę. Aby zmienić skalę temperatury (F/C), naciśnij jednocześnie przyciski ON i OFF na nadajniku.
Funkcja Childproof (CP)
Aby zablokować możliwość obsługi urządzenia z nadajnika, naciśnij i przytrzymaj przyciski ON oraz MODE przez 5 sekund. Na ekranie pojawi się napis CP. Aby wyłączyć blokadę, powtórz tę samą procedurę.
Bezpieczeństwo
Produkt przeznaczony jest wyłącznie do obsługi urządzeń grzewczych, przy których obecna jest osoba dorosła. Nigdy nie pozostawiaj włączonego kominka bez nadzoru. W przypadku dłuższej nieobecności ustaw przełącznik odbiornika w pozycji OFF.
Informacje o producencie
Skytech Products Group
Praktyczna pomoc
Typowe problemy
System nie reaguje na nadajnik
Sprawdź baterie w obu urządzeniach, upewnij się, że przełącznik odbiornika jest w pozycji REMOTE i przeprowadź procedurę parowania (LEARN).
Odbiornik wydaje sygnały dźwiękowe (beeps)
Może to oznaczać aktywację funkcji bezpieczeństwa (Communication Safety) z powodu braku sygnału z nadajnika. Naciśnij przycisk ON lub MODE na nadajniku, aby zresetować system.
Zasięg pilota jest bardzo krótki
Upewnij się, że odbiornik nie jest zamknięty w metalowej obudowie i nie znajduje się w miejscu o zbyt wysokiej temperaturze (powyżej 54°C).
Przed użyciem
- Zainstaluj świeże baterie alkaliczne w nadajniku (2x AAA) i odbiorniku (4x AA).
- Upewnij się, że polaryzacja baterii jest prawidłowa.
- Sprawdź, czy odbiornik jest zamontowany w miejscu nienarażonym na ekstremalne ciepło.
- Upewnij się, że przewody łączące odbiornik z zaworem gazowym są dobrze dokręcone.
- Przeprowadź procedurę parowania (LEARN) przed pierwszym uruchomieniem.
Parametry w praktyce
- Częstotliwość pracy
- 303.8 MHz - standardowa częstotliwość radiowa dla tego systemu.
- Zakres temperatur SET
- 45°F do 99°F (6°C do 32°C).
- Swing (Różnica temperatur)
- Fabrycznie ustawiona na 2°F (1°C) - różnica między temperaturą zadaną a pokojową, przy której system się włącza.
Ilustracje i schematy
- Przełącznik 3-pozycyjny na odbiorniku: ON (stałe włączenie), REMOTE (sterowanie pilotem), OFF (całkowite wyłączenie).
- Przycisk LEARN: znajduje się w małym otworze na obudowie odbiornika, służy do parowania.
Zgodność modelu
- Przeznaczony do zaworów gazowych typu millivolt.
- Może być używany z modułami elektronicznymi 24VAC (wymaga transformatora).
- Nie używać w miejscach, gdzie temperatura otoczenia przekracza 54°C (130°F).
