Instrukcja obsługi systemu zdalnego sterowania Skytech 1001D-A

Najważniejsze informacje z instrukcji

System zdalnego sterowania Skytech 1001D-A jest przeznaczony do obsługi urządzeń gazowych (kominków). System składa się z nadajnika ściennego oraz odbiornika. Przed instalacją upewnij się, że urządzenie nie będzie narażone na temperatury przekraczające 130°F (54°C). System wymaga instalacji baterii w obu elementach oraz poprawnego okablowania zgodnie z typem zaworu gazowego.

Instalacja baterii

Nadajnik ścienny: Wymaga dwóch baterii guzikowych 3V. Aby zainstalować baterie, zdejmij płytę czołową za pomocą małego śrubokręta, włóż baterie stroną (+) do góry i zatrzaśnij w uchwytach.

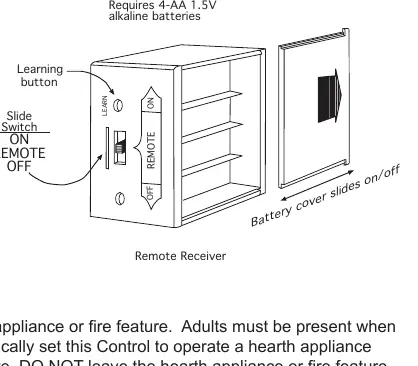

Odbiornik: Wymaga czterech baterii alkalicznych AA. Upewnij się, że są zainstalowane zgodnie z polaryzacją (+/-).

Montaż nadajnika

Nadajnik można zamontować na ścianie lub na istniejącej puszce elektrycznej (niemetalowej). Użyj dołączonych kołków rozporowych i śrub, aby przymocować podstawę do ściany, a następnie zatrzaśnij płytę czołową.

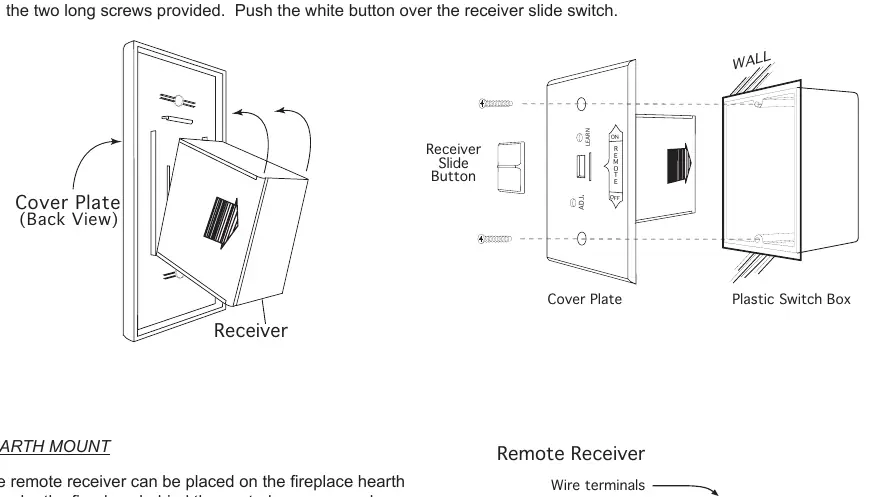

Montaż odbiornika

Odbiornik najlepiej zamontować w plastikowej puszce elektrycznej, aby chronić go przed ciepłem urządzenia gazowego. Można go również umieścić na palenisku lub za panelem dostępowym. Upewnij się, że przełącznik odbiornika znajduje się w pozycji OFF przed instalacją.

Instrukcje okablowania

Zawory Millivolt: Podłącz jeden przewód z odbiornika do zacisku TH na zaworze gazowym, a drugi do zacisku TH/TP.

Systemy z zapłonem elektronicznym: Odbiornik należy podłączyć szeregowo z transformatorem 24VAC do zacisku TR na module elektronicznym. Podłącz przewód gorący z transformatora do jednego z zacisków odbiornika, a drugi zacisk odbiornika do zacisku TH na module elektronicznym.

Parowanie nadajnika z odbiornikiem

Każdy nadajnik posiada unikalny kod bezpieczeństwa. Aby sparować urządzenia:

• Ustaw przełącznik odbiornika w pozycji REMOTE.
• Naciśnij przycisk LEARN na odbiorniku (używając śrubokręta lub spinacza).
• Odbiornik wyemituje sygnał dźwiękowy.
• W ciągu kilku sekund naciśnij przycisk ON lub OFF na nadajniku.
• Odbiornik wyemituje kilka sygnałów dźwiękowych potwierdzających przyjęcie kodu.

Rozwiązywanie problemów

Jeśli system nie działa, sprawdź:

• Czy baterie są naładowane i poprawnie zainstalowane.
• Czy przełącznik odbiornika jest w pozycji REMOTE.
• Czy odległość między nadajnikiem a odbiornikiem mieści się w zakresie 20-25 stóp.
• Czy odbiornik nie znajduje się w metalowej obudowie, co może ograniczać zasięg.
