Instrukcja obsługi generatora inwerterowego Champion 11,000W Wireless Remote Start (Model...
Szybki przewodnik po obsłudze, montażu i konserwacji generatora inwerterowego Champion 11,000W (Model 201407). Dowiedz się, jak bezpiecznie uruchomić urządzenie, zarządzać obciążeniem i dbać o system CO Shield.
Spis treści
Najważniejsze informacje z instrukcji
Ten dokument zawiera kluczowe wytyczne dotyczące bezpiecznej eksploatacji generatora inwerterowego Champion 11,000W (Model 201407). Najważniejszym wymogiem bezpieczeństwa jest używanie generatora wyłącznie na zewnątrz, z dala od okien, drzwi i otworów wentylacyjnych, aby uniknąć zatrucia tlenkiem węgla (CO). Generator wyposażony jest w system CO Shield, który automatycznie wyłącza silnik w przypadku wykrycia niebezpiecznego stężenia CO.
Opis urządzenia

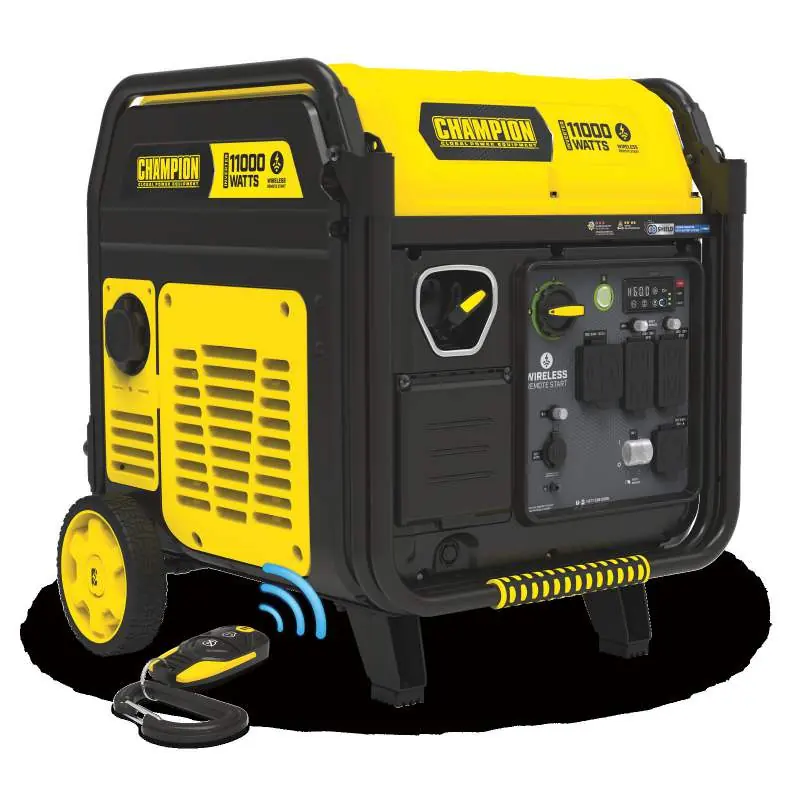

Generator inwerterowy o mocy 11,000W posiada funkcję zdalnego uruchamiania, panel sterowania z wyświetlaczem Intelligauge (napięcie, częstotliwość, czas pracy, moc), gniazda AC (120V/240V) oraz gniazdo 12V DC. Urządzenie jest wyposażone w koła transportowe i składany uchwyt.
Montaż i pierwsze uruchomienie
- Koła i stopka: Zamontuj zestaw kół i stopkę wspierającą zgodnie z instrukcją przed dodaniem paliwa i oleju.
- Akumulator: Połącz dwie części złącza akumulatora znajdującego się pod pokrywą serwisową.
- Olej: Użyj oleju 10W-30 (pojemność 1.2 US qt / 1100 ml). Nie przepełniaj.
- Paliwo: Używaj czystej, świeżej benzyny bezołowiowej (min. 87 oktanów, max 10% etanolu). Nie przepełniaj zbiornika powyżej wskaźnika poziomu.
Obsługa i uruchamianie
Generator można uruchomić ręcznie (linka rozrusznika), elektrycznie (przycisk) lub zdalnie (pilot). Przed podłączeniem urządzeń elektrycznych pozwól silnikowi pracować przez 3-5 minut w celu ustabilizowania temperatury. Pamiętaj o wyłączeniu trybu Eco przy dużym obciążeniu.
Bezpieczeństwo i system CO Shield
System CO Shield monitoruje poziom tlenku węgla. Jeśli system wykryje zagrożenie, wyłączy silnik i zacznie migać czerwona dioda LED. W takim przypadku należy natychmiast przenieść generator w dobrze wentylowane miejsce na zewnątrz. Nie wolno manipulować przy module CO Shield, ponieważ grozi to utratą gwarancji i stworzeniem zagrożenia życia.
Konserwacja
- Olej: Wymieniaj olej zgodnie z harmonogramem (pierwsza wymiana po 5 godzinach docierania).
- Filtr powietrza: Czyść regularnie, nasączaj czystym olejem silnikowym.
- Świeca zapłonowa: Sprawdzaj i czyść elektrodę, zachowaj przerwę 0.024-0.031 cala (0.6-0.8 mm).
- Iskrochron: Czyść z osadów węglowych za pomocą szczotki drucianej.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź poziom paliwa, stan świecy zapłonowej, poziom oleju oraz czy zawór paliwa jest otwarty. Jeśli generator nie uruchamia się zdalnie, upewnij się, że jest w trybie czuwania (standby) i znajduje się w zasięgu pilota (do 80 stóp).
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Generator nie uruchamia się
Sprawdź poziom paliwa, stan świecy zapłonowej, poziom oleju (czujnik niskiego poziomu wyłączy silnik) oraz czy zawór paliwa jest otwarty.
Generator wyłącza się podczas pracy
Sprawdź, czy nie skończyło się paliwo lub czy system CO Shield nie wykrył niebezpiecznego stężenia tlenku węgla (przenieś generator na otwartą przestrzeń).
Brak zasilania w gniazdach AC
Sprawdź wyłączniki automatyczne (reset), stan połączeń przewodów lub czy nie zadziałało zabezpieczenie GFCI (naciśnij RESET).
Przed użyciem
- Sprawdź poziom oleju silnikowego (10W-30).
- Sprawdź poziom paliwa (benzyna bezołowiowa, min. 87 oktanów).
- Upewnij się, że generator stoi na płaskiej, równej powierzchni.
- Upewnij się, że generator znajduje się na zewnątrz, z dala od budynków.
- Sprawdź, czy wszystkie urządzenia elektryczne są odłączone przed uruchomieniem.
- Podłącz akumulator (złącze pod pokrywą).
Parametry w praktyce
- Moc (Start/Praca)
- 11,000W / 9,000W - maksymalna moc rozruchowa i znamionowa moc ciągła.
- Pojemność zbiornika paliwa
- 6.08 gal. (23.0 L) - maksymalna ilość paliwa.
Ilustracje i schematy
- Panel sterowania: zawiera przycisk Start-Stop, wyświetlacz Intelligauge, gniazda AC i DC oraz wyłączniki automatyczne.
- System CO Shield: monitoruje poziom tlenku węgla i automatycznie wyłącza silnik w razie zagrożenia.
- Pokrętło paliwa: posiada pozycje Engine On, Gasoline Off oraz Engine Off.
Zgodność modelu
- Nie używać do zasilania urządzeń podtrzymujących życie.
- Wymaga przełącznika transferowego 30A przy podłączaniu do instalacji domowej.
- Nie używać wewnątrz budynków, garaży ani w pobliżu okien/wentylacji.
