Narzędzia / Generatory
Instrukcja obsługi generatora Champion 201438 10,000W Tri-Fuel
Kompletny przewodnik użytkownika dla generatora Champion 201438 10,000W Tri-Fuel. Zawiera instrukcje montażu, procedury uruchamiania na benzynie, propanie i gazie ziemnym, konserwację oraz wskazówki dotyczące bezpieczeństwa CO Shield.
Spis treści
Najważniejsze informacje z instrukcji
Ten dokument jest oficjalną instrukcją obsługi generatora Champion 201438 10,000W Tri-Fuel. Generator może być zasilany benzyną, propanem (LPG) lub gazem ziemnym (NG). Kluczowe ostrzeżenie: Generator musi być zawsze używany na zewnątrz, z dala od budynków, okien i otworów wentylacyjnych, aby uniknąć zatrucia tlenkiem węgla (CO). System CO Shield automatycznie wyłączy silnik w przypadku wykrycia niebezpiecznego poziomu CO.

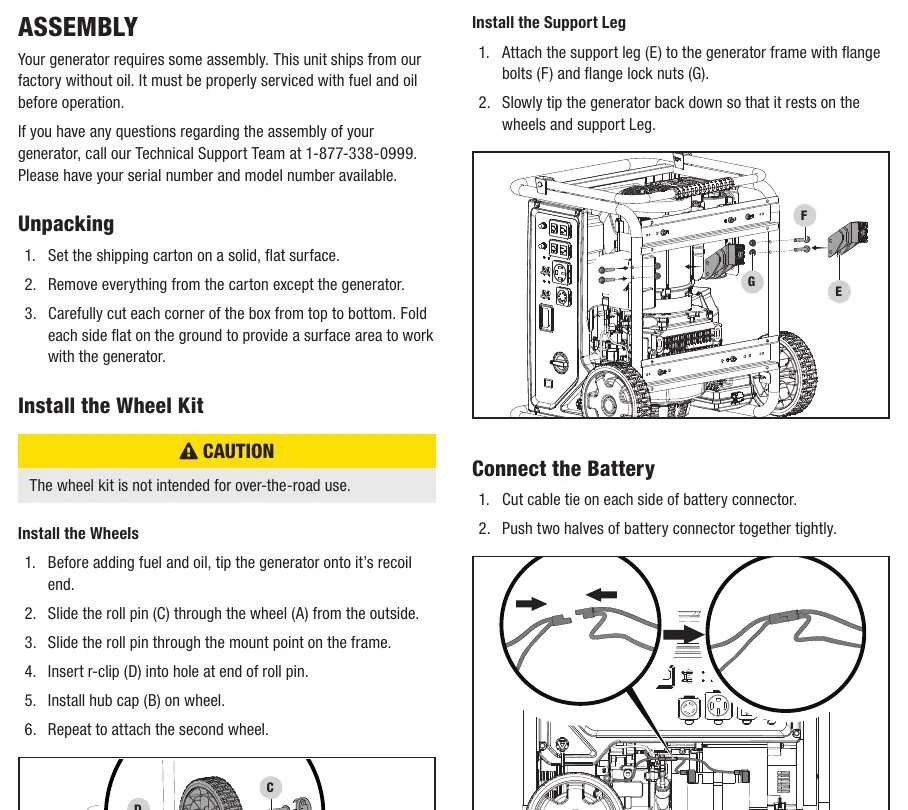

Montaż i przygotowanie
Przed pierwszym użyciem należy wykonać następujące czynności:
- Zamontować zestaw kół i nóżkę podporową.
- Podłączyć akumulator (złączyć dwie połówki złącza).
- Dolać olej silnikowy (zalecany 10W-30, pojemność 1300 ml).
- Podłączyć wybrane paliwo (benzyna, LPG lub gaz ziemny) zgodnie z instrukcją dla danego typu.
Obsługa i uruchamianie
Generator posiada funkcję rozruchu elektrycznego oraz ręcznego (linka). Przed uruchomieniem upewnij się, że wszystkie odbiorniki elektryczne są odłączone. Ustaw pokrętło wyboru paliwa na odpowiednią pozycję (Gasoline, Propane lub Natural Gas), ustaw dźwignię ssania (choke) w pozycji CHOKE, a następnie uruchom silnik. Po uruchomieniu stopniowo przestaw ssanie do pozycji RUN.
Konserwacja
Regularna konserwacja jest niezbędna dla długiej żywotności urządzenia:
- Sprawdzaj poziom oleju przed każdym użyciem.
- Wymieniaj olej po pierwszych 5 godzinach (docieranie), a następnie co 50-100 godzin pracy.
- Czyść filtr powietrza i chwytacz iskier (spark arrestor) zgodnie z harmonogramem.
- Utrzymuj akumulator w stanie naładowania, używając ładowarki podtrzymującej, jeśli generator nie jest używany regularnie.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź poziom paliwa, stan świecy zapłonowej oraz poziom oleju (czujnik niskiego poziomu oleju uniemożliwi start). Jeśli generator wyłącza się podczas pracy, sprawdź, czy nie doszło do nagromadzenia tlenku węgla w pobliżu urządzenia lub czy nie wystąpił błąd systemu CO Shield.
Kontakt serwisowy
W razie pytań lub potrzeby serwisu skontaktuj się z zespołem wsparcia technicznego Champion Power Equipment pod numerem 1-877-338-0999 lub odwiedź stronę championpowerequipment.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Generator nie chce się uruchomić
Sprawdź poziom paliwa, poziom oleju, podłączenie przewodu świecy zapłonowej oraz czy pokrętło wyboru paliwa jest w poprawnej pozycji.
Generator wyłącza się podczas pracy
Sprawdź, czy w pobliżu nie gromadzi się tlenek węgla (CO Shield) lub czy poziom oleju nie spadł poniżej minimum.
Generator nie dostarcza prądu
Sprawdź wyłączniki automatyczne (circuit breakers) na panelu sterowania i zresetuj je, jeśli zostały wyzwolone.
Przed użyciem
- Sprawdź poziom oleju silnikowego (10W-30).
- Upewnij się, że generator stoi na płaskiej, równej powierzchni.
- Sprawdź, czy wszystkie odbiorniki elektryczne są odłączone.
- Upewnij się, że generator znajduje się na zewnątrz, z dala od okien i drzwi.
- Sprawdź szczelność połączeń paliwowych (szczególnie przy LPG/NG).
Parametry w praktyce
- Pojemność zbiornika paliwa
- 7.7 galona (29.1 litra).
- System CO Shield
- Automatyczne wyłączanie silnika przy wykryciu niebezpiecznego poziomu tlenku węgla.
Ilustracje i schematy
- Panel sterowania: zawiera przełącznik zapłonu, pokrętło wyboru paliwa, wyświetlacz Intelligauge oraz gniazda wyjściowe.
- Pokrętło wyboru paliwa: pozwala na bezpieczne przełączanie między benzyną, propanem i gazem ziemnym.
- Wyświetlacz Intelligauge: pokazuje napięcie, częstotliwość, czas pracy bieżącej sesji oraz całkowity czas pracy.
Zgodność modelu
- LPG: współpracuje ze standardowymi butlami 20, 30 i 40 funtowymi.
- NG: wymaga dedykowanej linii zasilającej o odpowiednim przepływie (130,000 BTU/hr).
