Instrukcja obsługi klimatyzatora ewaporacyjnego Champion 10DD

Najważniejsze informacje

Niniejsza instrukcja dotyczy klimatyzatorów ewaporacyjnych serii Champion (modele 75/85, 95, 10/12, 14/21). Przed przystąpieniem do instalacji należy upewnić się, że powierzchnia montażowa jest wystarczająco wytrzymała, aby utrzymać ciężar urządzenia podczas pracy. Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie musi być prawidłowo uziemione.

Instalacja

Instalacja obejmuje montaż silnika, podłączenie wody oraz instalację elektryczną:

• Montaż silnika: Użyj dostarczonych śrub zamkowych, aby zamontować silnik na regulowanych kanałach. Upewnij się, że wał silnika jest wyrównany z kołem pasowym dmuchawy.
• Podłączenie wody: Zainstaluj zawór pływakowy wewnątrz obudowy. Podłącz linię zasilającą wodę (wymagane przyłącze 3/8 cala). Nie używaj wody z zmiękczaczy. Upewnij się, że pompa jest zabezpieczona przed przewróceniem.
• Instalacja elektryczna: Zasilanie musi być zgodne z tabliczką znamionową silnika. Wymagane jest zastosowanie odpowiednich wyłączników lub styczników.

Obsługa

Dla uzyskania najlepszej wydajności chłodzenia, jeśli filtry są suche, należy wstępnie zwilżyć je, uruchamiając pompę na kilka minut przed włączeniem dmuchawy. Urządzenie może być używane bez wody w trybie wentylacji. Aby chłodzenie było efektywne, konieczne jest zapewnienie odpowiedniego wywiewu powietrza (otwarte okna lub drzwi, min. 2 stopy kwadratowe otworu na 1000 CFM).

Konserwacja

Regularna konserwacja jest kluczowa dla długiej żywotności urządzenia:

• Uruchomienie wiosenne: Sprawdź napięcie paska, naoliw łożyska (jeśli wymagane, użyj oleju 20/30 bez detergentów), wyczyść pompę i wymień filtry.
• Czyszczenie pompy: Raz w roku wyczyść pompę, usuń blokady z wirnika i sprawdź, czy działa swobodnie.
• Przygotowanie do zimy: Zawsze spuszczaj wodę z urządzenia i linii zasilającej, gdy nie jest używane przez dłuższy czas. Odłącz zasilanie i przykryj urządzenie.

Rozwiązywanie problemów

W przypadku problemów z pracą urządzenia, takich jak brak startu, hałas lub nieprzyjemny zapach, należy sprawdzić zasilanie, napięcie paska, czystość filtrów oraz drożność systemu dystrybucji wody. Szczegółowe kroki naprawcze znajdują się w sekcji Troubleshooting Guide w instrukcji.

Części zamienne

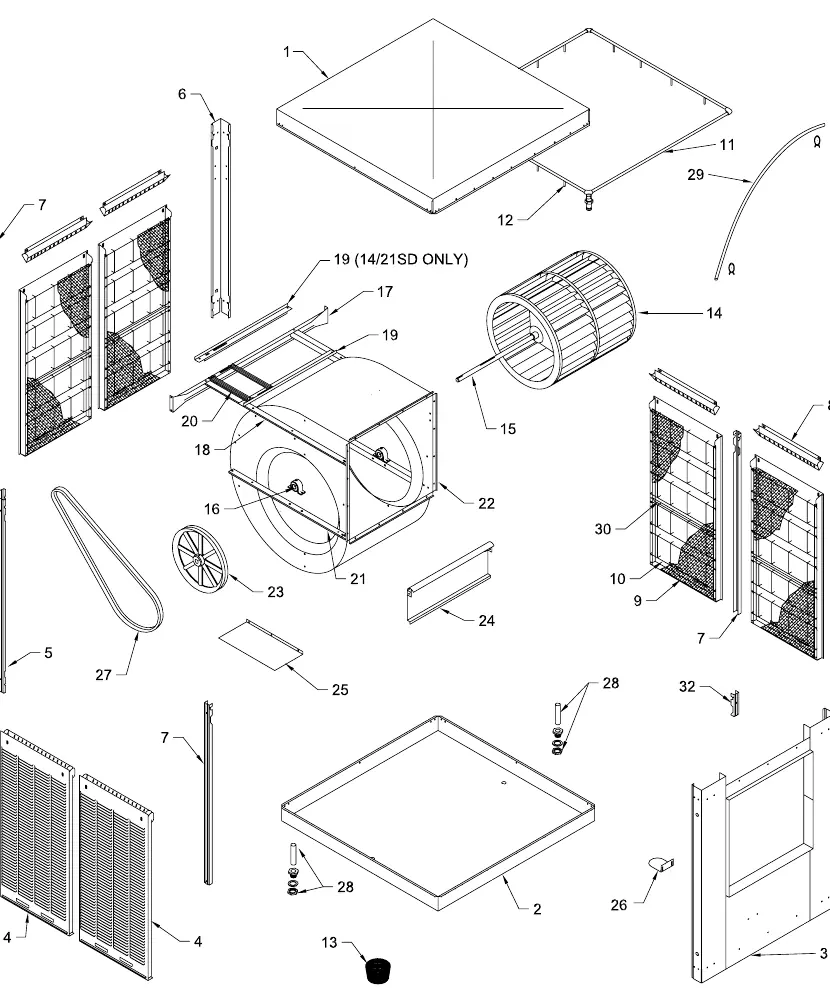

Instrukcja zawiera szczegółowe rysunki techniczne (Parts Drawing) oraz listy części (Parts List) dla poszczególnych modeli, co ułatwia identyfikację i zamawianie komponentów serwisowych.
