Instrukcja obsługi chłodnicy ewaporacyjnej Champion 10SD
Szybki przewodnik po instrukcji obsługi chłodnicy ewaporacyjnej Champion 10SD. Dowiedz się, jak poprawnie zainstalować urządzenie, wykonać podłączenia elektryczne i wodne oraz przeprowadzać regularną konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy przemysłowych i komercyjnych chłodnic ewaporacyjnych serii Champion. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne jest odłączone. Urządzenie wymaga odpowiedniego uziemienia oraz podłączenia do instalacji wodnej zgodnie z lokalnymi przepisami budowlanymi.
Instalacja
Montaż chłodnicy powinien być przeprowadzony z uwzględnieniem następujących kroków:
- Powierzchnia montażowa: Musi być wystarczająco wytrzymała, aby utrzymać ciężar pracującego urządzenia.
- Kanały wentylacyjne: Należy zapewnić odpowiednie wymiary otworów zgodnie z tabelą specyfikacji. W przypadku modeli z wyrzutem dolnym (DD), kanał musi wchodzić do wnętrza otworu.
- Podłączenie wody: Wymaga zaworu pływakowego (w niektórych modelach instalowany fabrycznie) oraz przyłącza 3/8 cala. Nie należy używać wody z uzdatniaczy.
- Montaż silnika: Silnik należy zamontować na regulowanych wspornikach, dbając o poprawne ustawienie osi silnika względem koła pasowego wentylatora.
Instalacja elektryczna
Wszystkie prace elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi normami. Należy zwrócić uwagę na:
- Dobór odpowiedniego przekroju przewodów do obciążenia silnika.
- Zastosowanie wyłączników lub styczników o odpowiedniej obciążalności prądowej.
- Prawidłowe uziemienie obudowy chłodnicy.
- Schematy połączeń znajdują się w sekcji dotyczącej instalacji elektrycznej w instrukcji.
Obsługa i konserwacja
Aby zapewnić długą i wydajną pracę urządzenia:
- Uruchomienie: Jeśli wkłady są suche, należy uruchomić pompę na kilka minut przed włączeniem wentylatora.
- Smarowanie: Łożyska wentylatora i silnika należy smarować raz w roku (jeśli posiadają punkty smarownicze), używając oleju niebędącego detergentem o lepkości 20/30.
- Czyszczenie: Wkłady należy wymieniać raz lub dwa razy w sezonie. Pompę należy czyścić raz w roku, sprawdzając wirnik i drożność dysz.
- Zimowanie: Przed okresem zimowym należy całkowicie spuścić wodę z układu i odłączyć zasilanie, aby zapobiec zamarzaniu.
Rozwiązywanie problemów
W przypadku problemów z pracą urządzenia, takich jak brak startu, hałas czy niewystarczające chłodzenie, należy sprawdzić bezpieczniki, napięcie zasilania, naciąg paska napędowego oraz drożność układu wodnego. Szczegółowe przyczyny i rozwiązania znajdują się w tabeli diagnostycznej w instrukcji.
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się lub brak nawiewu
Sprawdź zasilanie, bezpieczniki i wyłącznik automatyczny. Sprawdź naciąg paska oraz czy silnik nie jest zablokowany lub przegrzany.
Hałaśliwa praca
Sprawdź, czy łożyska nie są suche, czy koło wentylatora nie ociera o obudowę oraz czy wszystkie elementy są dokręcone.
Niewystarczające chłodzenie
Zapewnij odpowiednią wentylację (otwarte okna/drzwi), sprawdź czy wkłady są mokre i czy pompa działa poprawnie.
Nieprzyjemny zapach
Spuść wodę z tacy, wyczyść wkłady i sprawdź system dystrybucji wody.
Przed użyciem
- Upewnij się, że powierzchnia montażowa wytrzyma ciężar urządzenia.
- Odłącz zasilanie elektryczne przed instalacją.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową silnika.
- Zainstaluj zawór pływakowy i podłącz dopływ wody.
- Upewnij się, że wszystkie śruby są dokręcone.
- Wstępnie zwilż wkłady przed uruchomieniem wentylatora.
Parametry w praktyce
- HP (Moc silnika)
- Moc silnika w koniach mechanicznych, kluczowa dla doboru zabezpieczeń.
- Volts (Napięcie)
- Wymagane napięcie zasilania (np. 115V, 230V, 460V).
Ilustracje i schematy
- Schematy elektryczne pokazują połączenia dla różnych konfiguracji zasilania (120V, 240V, 3-fazowe).

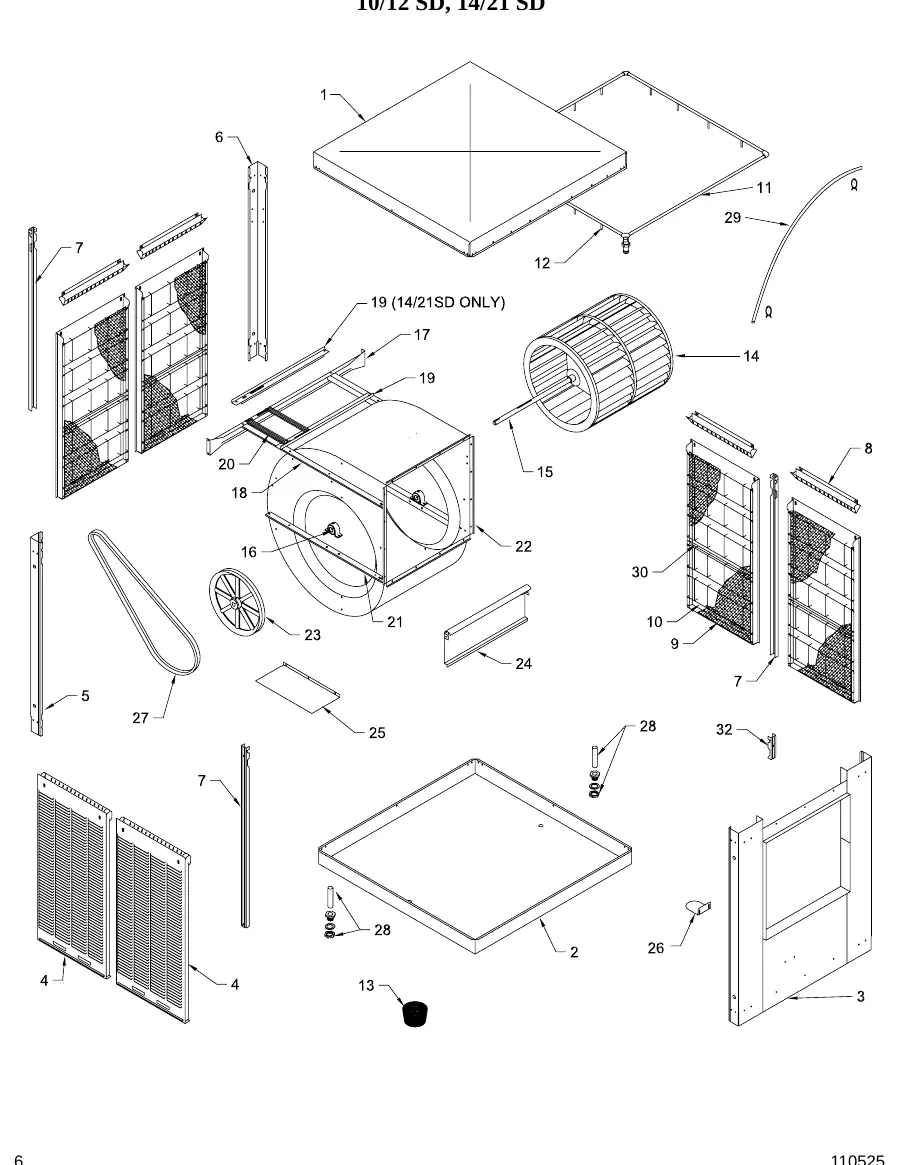

- Rysunki części zamiennych (exploded views) pomagają w identyfikacji elementów montażowych.
- Rysunki instalacyjne pokazują poprawne ustawienie silnika, koła pasowego i zaworu pływakowego.
Zgodność modelu
- Nie używaj wody z uzdatniaczy (zmiękczaczy).
- Modele 14/21 wymagają dwóch pasków napędowych.
- Wsporniki montażowe nie są dołączone do zestawu.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
