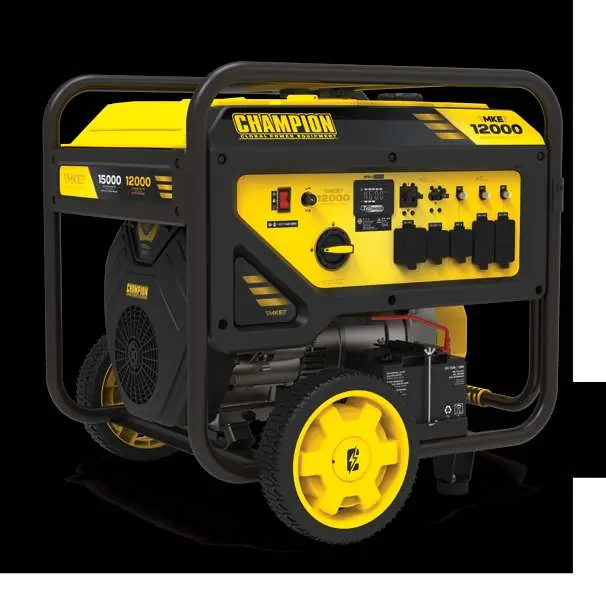

Instrukcja obsługi generatora prądotwórczego Champion 201160 12000W
Szybki przewodnik uruchomienia generatora Champion 201160 12000W. Dowiedz się, jak przygotować urządzenie, podłączyć akumulator, dodać olej i paliwo oraz bezpiecznie uruchomić generator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest przewodnikiem szybkiego startu dla generatora Champion 201160 12000W. Instrukcja ta nie zastępuje pełnej instrukcji obsługi, z którą należy się zapoznać przed użyciem urządzenia. Generator jest przeznaczony wyłącznie do użytku na zewnątrz. Niewłaściwe użycie może prowadzić do uszkodzenia mienia lub poważnych obrażeń ciała.
Przygotowanie generatora do pracy
Montaż kół
- Zainstaluj zestaw kół zgodnie z instrukcją montażu.
- Nie zdejmuj generatora z palety, dopóki koła nie zostaną w pełni zainstalowane.
- Po montażu kół usuń drewniany blok spod nogi podporowej.
- Przesuń urządzenie do przodu, aż koła dotkną podłoża, a następnie użyj uchwytu, aby zsunąć generator z palety.
Podłączenie akumulatora
Aby uruchomić generator za pomocą rozrusznika elektrycznego, należy podłączyć akumulator:
- Przetnij opaski kablowe po obu stronach złącza akumulatora.
- Dociśnij mocno obie połowy złącza akumulatora do siebie.
Olej i paliwo
- Olej: Użyj oleju 5W-30. Maksymalna pojemność to 1000 ml. Nie przepełniaj silnika.
- Paliwo: Napełnij zbiornik paliwem. Nie używaj paliwa E15 ani E85.
Uruchomienie generatora
- Upewnij się, że generator znajduje się na zewnątrz, z dala od okien, drzwi i otworów wentylacyjnych.
- Ważne: Nie podłączaj żadnych urządzeń elektrycznych przed uruchomieniem generatora.
- Ustaw pokrętło paliwa (fuel dial) w pozycji "ON".
- Wyciągnij pokrętło ssania (choke knob) do pozycji "CHOKE".
- Naciśnij i przytrzymaj przełącznik zapłonu w pozycji "START".
- Po uruchomieniu silnika wciśnij pokrętło ssania do pozycji "RUN".
- Podłącz urządzenia elektryczne dopiero po ustabilizowaniu pracy silnika.
Bezpieczeństwo i ostrzeżenia
- Zagrożenie tlenkiem węgla: Nigdy nie używaj generatora wewnątrz domu, garażu lub zamkniętych pomieszczeń, nawet jeśli okna i drzwi są otwarte. Spaliny zawierają trujący tlenek węgla.
- Odległość: Zachowaj co najmniej 1,5 m (5 stóp) odstępu od generatora, aby uniknąć zapłonu materiałów łatwopalnych od gorącego tłumika.
- Obsługa: Nigdy nie uruchamiaj ani nie zatrzymuj generatora, gdy podłączone są do niego urządzenia elektryczne.
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Generator nie uruchamia się
Sprawdź poziom oleju, paliwa, podłączenie akumulatora oraz czy ssanie (choke) jest w pozycji CHOKE podczas rozruchu.
Generator nie generuje prądu
Upewnij się, że urządzenia nie były podłączone podczas rozruchu i sprawdź wyłączniki na panelu sterowania.
Przed użyciem
- Sprawdź, czy generator znajduje się na zewnątrz, z dala od okien i drzwi.
- Upewnij się, że olej 5W-30 został wlany (maks. 1000 ml).
- Sprawdź, czy akumulator jest poprawnie podłączony.
- Upewnij się, że w zbiorniku jest paliwo (nie używaj E15 ani E85).
- Odłącz wszystkie urządzenia elektryczne przed uruchomieniem.
Ilustracje i schematy
- Schemat montażu kół
- Schemat podłączenia akumulatora
- Schemat obsługi ssania i paliwa
Zgodność modelu
- Nie używać paliwa E15 ani E85.
- Używać wyłącznie na zewnątrz.
