Instrukcja obsługi generatora inwerterowego Champion 11000W
Szybki przewodnik po instrukcji obsługi generatora inwerterowego Champion 11000W (Model 201407). Dowiedz się, jak bezpiecznie uruchomić urządzenie, zarządzać obciążeniem, dbać o konserwację i korzystać z funkcji zdalnego startu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten generator inwerterowy o mocy 11000W jest wyposażony w funkcję zdalnego startu oraz system CO Shield, który automatycznie wyłącza silnik w przypadku wykrycia niebezpiecznego poziomu tlenku węgla. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, szczególnie dotyczącymi pracy na zewnątrz i wentylacji.
Opis urządzenia
Generator posiada panel sterowania z wyświetlaczem Intelligauge, gniazda 120/240V AC oraz 12V DC. Urządzenie jest wyposażone w koła transportowe, składany uchwyt oraz system zdalnego sterowania.
Montaż

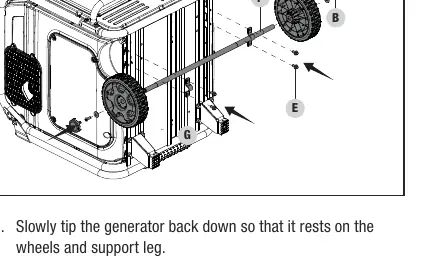

- Koła i stopka: Zamontuj koła i stopkę wsporczą zgodnie z instrukcją, używając dołączonych śrub.
- Akumulator: Połącz dwie części złącza akumulatora, aby umożliwić elektryczny rozruch.
- Olej: Napełnij silnik olejem 10W-30 (pojemność 1,1 l). Nie przepełniaj.
- Paliwo: Używaj czystej, świeżej benzyny bezołowiowej (min. 87 oktanów, maks. 10% etanolu).
Obsługa
Uruchamianie

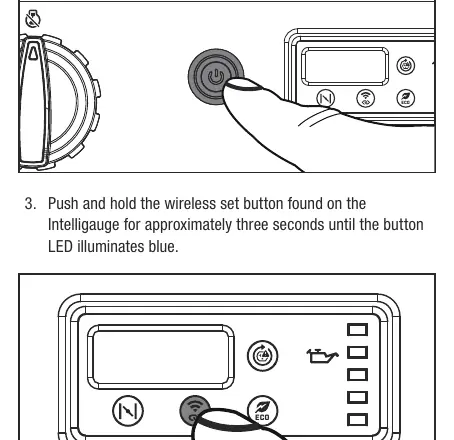

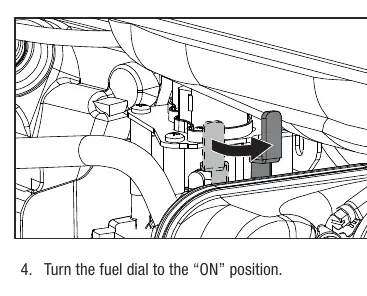

Generator można uruchomić ręcznie, elektrycznie lub zdalnie. Przed uruchomieniem upewnij się, że urządzenie stoi na płaskim podłożu, a zawór paliwa jest w pozycji ON. W przypadku zdalnego startu, naciśnij przycisk Ignition Control, aby przejść w tryb czuwania, a następnie użyj pilota.
Zarządzanie obciążeniem
Po uruchomieniu pozwól silnikowi ustabilizować się przez 3-5 minut przed podłączeniem urządzeń. Podłączaj urządzenia o największym poborze mocy jako pierwsze.
Tryb Eco
Tryb Eco minimalizuje zużycie paliwa i hałas podczas pracy przy mniejszym obciążeniu.
Konserwacja
- Olej: Wymieniaj olej zgodnie z harmonogramem (pierwsza wymiana po 5 godzinach docierania).
- Filtr powietrza: Czyść regularnie, aby zapewnić prawidłowy przepływ powietrza.

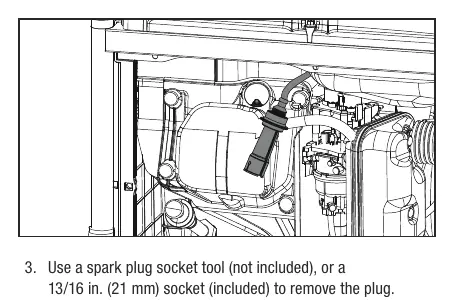

- Świeca zapłonowa: Sprawdzaj i czyść elektrodę, zachowując odpowiednią przerwę (0,6-0,8 mm).
- Łapacz iskier: Czyść regularnie, aby zapobiec pożarom.
Rozwiązywanie problemów
Jeśli generator nie uruchamia się, sprawdź poziom paliwa, poziom oleju, połączenie świecy zapłonowej oraz czy zawór paliwa jest otwarty. W przypadku problemów z CO Shield, upewnij się, że generator znajduje się w dobrze wentylowanym miejscu, z dala od okien i drzwi.
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Generator nie uruchamia się
Sprawdź poziom paliwa, poziom oleju, czy świeca zapłonowa jest podłączona oraz czy zawór paliwa jest w pozycji ON.
Generator nie uruchamia się zdalnie
Sprawdź baterię w pilocie, naładuj akumulator generatora, upewnij się, że jesteś w zasięgu 80 stóp (ok. 24 m) i że generator jest w trybie czuwania.
Generator wyłącza się podczas pracy
Sprawdź, czy nie zadziałał system CO Shield (wymaga przeniesienia w dobrze wentylowane miejsce) lub czy nie wystąpiło przeciążenie.
Przed użyciem
- Sprawdź poziom oleju (zalecany 10W-30).
- Sprawdź poziom paliwa (benzyna bezołowiowa min. 87 oktanów).
- Upewnij się, że akumulator jest podłączony.
- Ustaw generator na płaskim, stabilnym podłożu na zewnątrz.
- Zapewnij co najmniej 1,5 m wolnej przestrzeni wokół generatora.
- Upewnij się, że wszystkie urządzenia elektryczne są odłączone przed startem.
Parametry w praktyce
- Moc (Start/Praca)
- 11000W / 9000W - maksymalna moc rozruchowa i znamionowa moc ciągła.
- Pojemność silnika
- 459 cc - silnik 4-suwowy OHV.
- Pojemność zbiornika paliwa
- 6.08 gal. (23.0 L).
Ilustracje i schematy

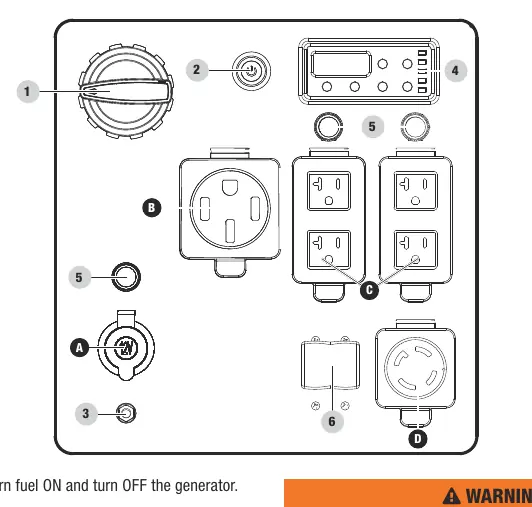

- Panel sterowania: zawiera gniazda, wyłączniki, wyświetlacz Intelligauge i przyciski sterowania.
- Złącze akumulatora: znajduje się pod pokrywą serwisową, musi być połączone przed użyciem elektrycznego startu.
- Drenaż gaźnika: śruba spustowa pod gaźnikiem służy do opróżniania paliwa przy długim przechowywaniu.
Zgodność modelu
- Używaj wyłącznie oleju 10W-30 lub zgodnego z tabelą temperatur.
- Nie używaj paliwa z zawartością etanolu powyżej 10% (E15/E85 zabronione).
- Gniazdo 12V DC przeznaczone tylko do wtyczek samochodowych 12V.
