Instrukcja obsługi generatora przenośnego Champion 12,000W Tri-Fuel 201161

Najważniejsze informacje z instrukcji

Generator Champion 12,000W Tri-Fuel (model 201161) to urządzenie zasilane benzyną, propanem (LPG) lub gazem ziemnym (NG). Kluczowym elementem bezpieczeństwa jest system CO Shield, który automatycznie wyłącza silnik w przypadku wykrycia niebezpiecznego stężenia tlenku węgla. Generator musi być zawsze używany na zewnątrz, z dala od budynków, okien i otworów wentylacyjnych.

Opis urządzenia i sterowanie

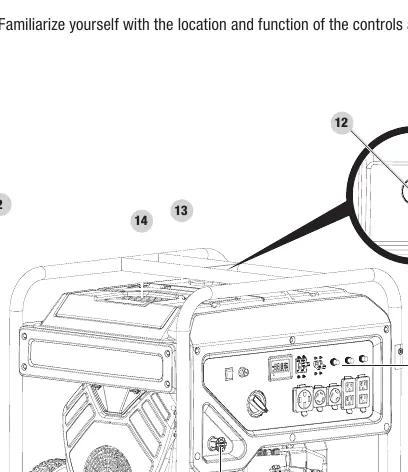

Panel sterowania zawiera:

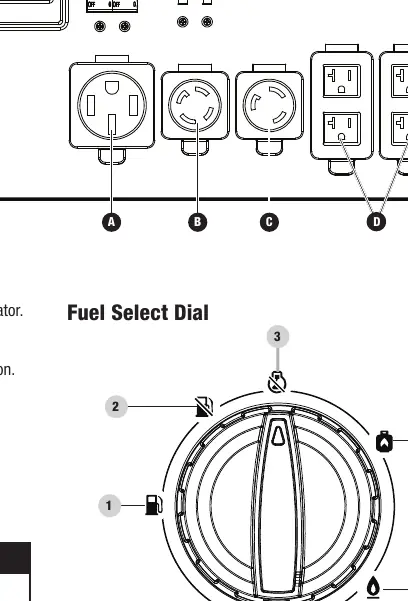

• Przełącznik wyboru paliwa (Fuel Select Dial): Służy do wyboru rodzaju paliwa (benzyna, LPG, NG).
• Intelligauge: Cyfrowy miernik wyświetlający napięcie, częstotliwość, czas pracy (bieżący i całkowity) oraz moc wyjściową.
• Wyłączniki automatyczne (Circuit Breakers): Chronią przed przeciążeniami elektrycznymi.
• Gniazda: Różne typy gniazd AC (w tym 50A, 30A i 20A GFCI) do podłączania urządzeń.

Montaż i przygotowanie

Przed pierwszym użyciem należy wykonać następujące czynności:

• Montaż kół: Zamontuj koła, używając dołączonych osi, podkładek i zawleczek.
• Akumulator: Połącz dwie części złącza akumulatora.
• Olej silnikowy: Napełnij silnik zalecanym olejem (5W-30). Nie przepełniaj.
• Uziemienie: Podłącz generator do odpowiedniego uziemienia zgodnie z lokalnymi przepisami.

Obsługa paliw i uruchamianie

Generator może pracować na trzech rodzajach paliwa:

• Benzyna: Używaj czystej, świeżej benzyny bezołowiowej (min. 87 oktanów, max 10% etanolu). Nie przepełniaj zbiornika.
• Propan (LPG): Podłącz wąż LPG do generatora i butli. Upewnij się, że połączenia są szczelne (sprawdź wodą z mydłem).

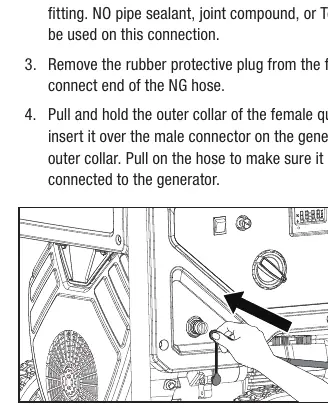

• Gaz ziemny (NG): Podłącz wąż NG do generatora i źródła gazu. Wymagane jest użycie odpowiednich złączy i sprawdzenie szczelności.

Procedura uruchamiania:

1. Ustaw generator na płaskiej powierzchni.
2. Odłącz wszystkie urządzenia elektryczne.
3. Ustaw przełącznik paliwa na wybrane paliwo.
4. Wyciągnij pokrętło ssania (choke) – dotyczy benzyny.
5. Naciśnij i przytrzymaj przełącznik zapłonu w pozycji START.
6. Po uruchomieniu silnika wciśnij pokrętło ssania do pozycji RUN.

Konserwacja i przechowywanie

Regularna konserwacja jest niezbędna dla długiej żywotności urządzenia:

• Olej: Wymieniaj olej zgodnie z harmonogramem (pierwsza wymiana po 5 godzinach docierania).
• Filtr powietrza: Czyść lub wymieniaj regularnie.

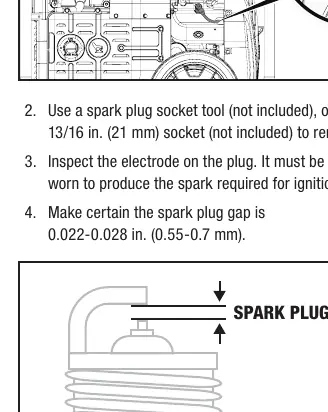

• Świeca zapłonowa: Sprawdzaj i czyść elektrodę, utrzymuj przerwę 0.022-0.028 cala (0.55-0.7 mm).
• Łapacz iskier (Spark Arrestor): Czyść z osadów węglowych.
• Przechowywanie: Jeśli generator nie będzie używany przez dłuższy czas, opróżnij układ paliwowy lub użyj stabilizatora paliwa.

Rozwiązywanie problemów

W przypadku problemów:

• Silnik nie startuje: Sprawdź poziom paliwa, stan świecy zapłonowej, poziom oleju (czujnik niskiego poziomu oleju wyłączy silnik) oraz czy przełącznik paliwa jest w poprawnej pozycji.
• System CO Shield: Jeśli generator wyłączy się i miga czerwona dioda, oznacza to wykrycie tlenku węgla. Przenieś generator w dobrze wentylowane miejsce. Jeśli miga żółta dioda, oznacza to błąd systemu – skontaktuj się z serwisem.
• Brak zasilania AC: Sprawdź wyłączniki automatyczne, gniazda GFCI oraz połączenia przewodów.
