Instrukcja obsługi generatora sygnałów FNIRSI SG-003A

Szybki przewodnik po generatorze sygnałów FNIRSI SG-003A. Dowiedz się, jak obsługiwać urządzenie, konfigurować sygnały, podłączać przewody i korzystać z zaawansowanych funkcji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Generator sygnałów FNIRSI SG-003A to wielofunkcyjne urządzenie służące do generowania i pomiaru sygnałów prądowych, napięciowych oraz częstotliwościowych. Przed rozpoczęciem pracy upewnij się, że urządzenie jest naładowane. Pamiętaj, że napięcie wejściowe nie może przekraczać 30Vpp, aby uniknąć uszkodzenia sprzętu.

Opis urządzenia i panelu sterowania

Urządzenie posiada 4 porty wejściowe/wyjściowe o średnicy 4mm, oznaczone kolorami. Panel sterowania składa się z przycisków silikonowych z podświetleniem LED, które zmienia kolor w zależności od trybu pracy:

Schemat terminali wejściowych i wyjściowych
Schemat terminali wejściowych i wyjściowych
Panel sterowania i rozmieszczenie przycisków
Panel sterowania i rozmieszczenie przycisków
  • Biały: Tryb ustawień ręcznych.
  • Zielony: Tryb ustawień wstępnych (Preset).
  • Niebieski: Tryb programowania.
  • Brak światła: Tryb konwersji.

Kluczowe przyciski to: IN (wejście), OUT (wyjście), FN (funkcyjny/powrót), RCVK (góra), AUTO (lewo), ON/OFF (potwierdzenie), CURVE (prawo), CONVRET (dół).

Obsługa sygnałów

Urządzenie obsługuje różne typy sygnałów:

  • mA (prąd): Aktywne i pasywne wyjście (XMT) oraz wejście.
  • V (napięcie): Wyjście i wejście.
  • Hz (częstotliwość): Wyjście impulsowe z obsługą PWM, trybu prędkości oraz zliczania.
  • 24V Loop: Wykrywanie pętli prądowej i zasilanie czujników.

Aby przełączyć typ sygnału, naciśnij przycisk FN (aż zaświeci się na czerwono), a następnie wybierz odpowiedni przycisk (IN lub OUT) w zależności od tego, czy chcesz skonfigurować wejście czy wyjście.

Zaawansowane funkcje

  • Engineering Quantity: Możliwość konwersji sygnałów fizycznych na wartości inżynieryjne (np. 4-20mA na 0-100).
  • Real-time Curve: Wyświetlanie trendów sygnałów wejściowych i wyjściowych w formie wykresu.
  • Program Output: Automatyczne generowanie sygnałów według zdefiniowanych parametrów (np. narastanie, opadanie, cykle).
  • Komunikacja: Obsługa protokołu Modbus przez RS485.

Instrukcje okablowania

Urządzenie oferuje różne schematy połączeń w zależności od zastosowania:

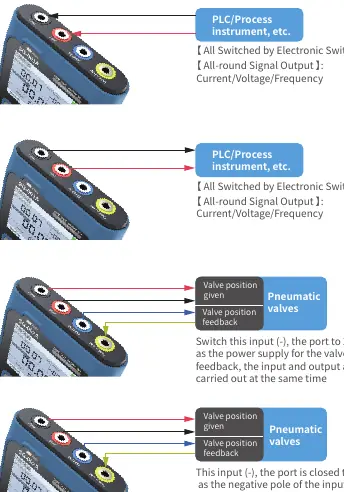

Schematy połączeń dla różnych zastosowań
Schematy połączeń dla różnych zastosowań
  • PLC/Instrumenty procesowe: Wykorzystanie portów OUT i COM.
  • Zawory pneumatyczne: Możliwość zasilania 24V z portu IN- (po przełączeniu w tryb niezależnego zasilania) i jednoczesnego pomiaru sygnału zwrotnego.

Konserwacja i aktualizacja

Urządzenie jest zasilane wbudowanym akumulatorem litowym 3000mAh. Ładowanie odbywa się przez port USB-C. Aktualizacja oprogramowania (firmware) odbywa się przez podłączenie urządzenia do komputera (wymagany system Windows 10) i skopiowanie pliku firmware do wykrytego dysku "Bootloader".

Informacje o producencie

FNIRSI

Profil marki

Praktyczna pomoc

Typowe problemy

Brak reakcji po włączeniu

Sprawdź poziom naładowania baterii i czy wskaźnik ładowania działa poprawnie.

Błędne odczyty lub wartości wyjściowe

Sprawdź poprawność podłączenia przewodów sygnałowych oraz ustawienia interfejsu dla wybranego typu sygnału.

Błąd aktualizacji firmware

Upewnij się, że używasz systemu Windows 10 i nie przeciągasz na dysk "Bootloader" innych plików niż oficjalne oprogramowanie FNIRSI.

Wyświetlanie komunikatu o otwartym obwodzie

Oznacza to, że sygnał wyjściowy nie jest podłączony lub wartość jest bliska zeru.

Przed użyciem

  • Naładuj urządzenie za pomocą ładowarki 5V przez port USB-C.
  • Sprawdź, czy przewody są wpięte w odpowiednie porty (COM, OUT, IN-, IN+).
  • Upewnij się, że napięcie wejściowe nie przekracza 30Vpp.
  • Wybierz odpowiedni tryb pracy (IN/OUT) za pomocą przycisku FN.

Parametry w praktyce

Active current (mA) output
Zakres 0-24mA, dokładność ±(0.1%+0.005), max obciążenie 750Ω.
Voltage (V) output
Zakres 0-24V, dokładność ±(0.1%+0.005).
Frequency (Hz) output
Zakres 0-9999Hz, dokładność ±2%.

Ilustracje i schematy

  • Porty: COM (czarny), OUT (czerwony), IN- (niebieski), IN+ (żółty).
  • Schematy połączeń pokazują jak zasilać zawory pneumatyczne i instrumenty PLC.

Zgodność modelu

  • Komunikacja Modbus: Obsługuje konfigurację przez oprogramowanie lub PLC.
  • Aktualizacja: Wymaga systemu Windows 10.
