Instrukcja obsługi oscyloskopu cyfrowego Fnirsi 1014D

Szybki przewodnik po obsłudze oscyloskopu cyfrowego Fnirsi 1014D. Dowiedz się, jak konfigurować kanały, ustawiać parametry wyzwalania, korzystać z generatora sygnałów oraz zarządzać zapisanymi danymi.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji oscyloskopu cyfrowego Fnirsi 1014D. Urządzenie jest przeznaczone do testowania sygnałów w określonych zakresach napięć. Należy bezwzględnie przestrzegać polaryzacji przy podłączaniu oraz upewnić się, że parametry sieci zasilającej są zgodne ze specyfikacją techniczną urządzenia.

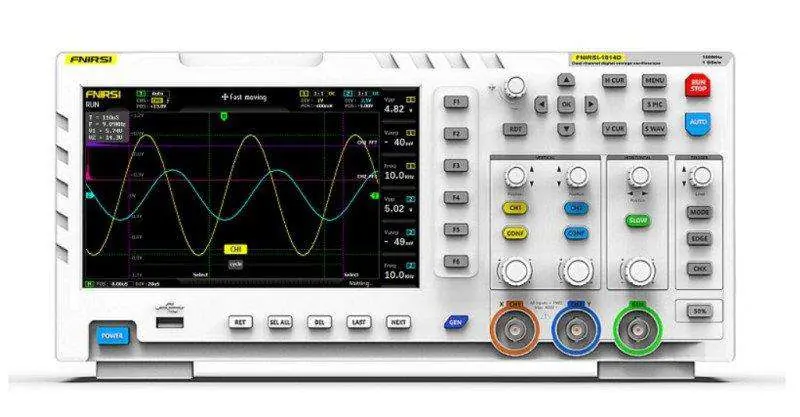

Widok przedniego panelu oscyloskopu Fnirsi 1014D
Widok przedniego panelu oscyloskopu Fnirsi 1014D

Opis urządzenia i interfejsu

Oscyloskop wyposażony jest w 7-calowy kolorowy wyświetlacz TFT. Interfejs graficzny prezentuje przebiegi sygnałów dla dwóch kanałów, parametry pomiarowe (częstotliwość, napięcie średnie/szczytowe) oraz stan wyzwalania. Użytkownik może sterować parametrami za pomocą przycisków funkcyjnych (F1-F6) oraz dedykowanych enkoderów dla każdego kanału.

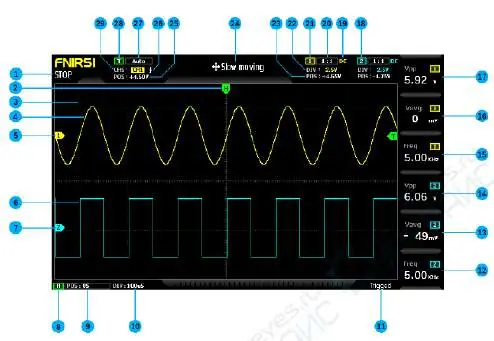

Schemat graficznego interfejsu użytkownika
Schemat graficznego interfejsu użytkownika

Obsługa i ustawienia

  • Wybór kanału: Użyj przycisków [CH1] lub [CH2].
  • Konfiguracja wejścia: Przycisk [CONF] pozwala na wybór typu prądu (DC/AC) oraz współczynnika tłumienia sondy (1x/10x/100x).
  • Skalowanie i przesunięcie: Sekcja VERTICAL służy do regulacji pionowej (amplituda) i poziomej (czas). Enkodery Position pozwalają na precyzyjne przesuwanie sygnału.
  • Wyzwalanie (Trigger): Sekcja TRIGGER umożliwia ustawienie poziomu wyzwalania (Level) oraz trybu pracy (Auto, Normal, Single).
  • Generator sygnałów: Przycisk [Gen] otwiera menu ustawień generatora, gdzie można wybrać kształt fali, częstotliwość oraz cykl pracy (dla sygnałów prostokątnych).

Zapisywanie i przeglądanie danych

Urządzenie posiada 1 GB wbudowanej pamięci. Przycisk [S PIC] wykonuje zrzut ekranu (format BMP), a [S WAV] zapisuje dane przebiegu. Zapisane pliki można przeglądać w menu [Picture browse] lub [Waveform browse]. Dostęp do danych z komputera jest możliwy po wybraniu trybu [USB share] w menu głównym.

Bezpieczeństwo i konserwacja

Urządzenie nie jest wodoodporne i nie powinno być narażane na wysokie temperatury. Do czyszczenia należy używać wyłącznie suchej i miękkiej tkaniny. Nie wymaga specjalistycznej konserwacji przy normalnym użytkowaniu.

Informacje o producencie

FNIRSI

Profil marki

Praktyczna pomoc

Typowe problemy

Wyświetlana częstotliwość jest wielokrotnością rzeczywistej

Ustaw poprawnie poziom wyzwalania (trigger) w punkcie przecięcia przebiegu, aby uniknąć błędnego zliczania frontów.

Brak możliwości regulacji napięcia wyzwalania

Wyłącz automatyczny tryb wyzwalania 50% w menu, w przeciwnym razie ręczna regulacja będzie zablokowana.

Zniekształcenia sygnału po zmianie skali

Zwiększ amplitudę sygnału przed zapisem, aby uzyskać lepszą rozdzielczość i uniknąć utraty danych przy późniejszym skalowaniu.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją.
  • Upewnij się, że zachowano poprawną polaryzację przy podłączaniu.
  • Upewnij się, że sygnał wejściowy nie przekracza 400 V (dla sondy 10x).
  • Przeprowadź kalibrację linii bazowej przy odłączonej sondzie.

Parametry w praktyce

Pasmo przenoszenia 100 MHz
Maksymalna częstotliwość sygnału, którą oscyloskop może poprawnie zmierzyć.
Częstotliwość próbkowania 1 GSa/s
Liczba próbek pobieranych na sekundę, decydująca o dokładności odwzorowania przebiegu.
Impedancja wejściowa 1 MOhm
Standardowa rezystancja wejściowa zapewniająca minimalne obciążenie badanego układu.

Ilustracje i schematy

  • Panel przedni zawiera dedykowane bloki sterowania: VERTICAL (dla każdego kanału), HORIZONTAL (czas) oraz TRIGGER (wyzwalanie).
  • Przyciski F1-F6 odpowiadają za wybór parametrów wyświetlanych w sześciu polach po prawej stronie ekranu.

Zgodność modelu

  • Urządzenie posiada port USB do przesyłania danych na komputer.
  • Generator sygnałów DDS obsługuje 14 rodzajów przebiegów.
