Instrukcja obsługi oscyloskopu cyfrowego Fnirsi 1014D

Szybki przewodnik po oscyloskopie cyfrowym Fnirsi 1014D: konfiguracja kanałów, pomiary, obsługa generatora sygnałów, kalibracja oraz rozwiązywanie problemów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Fnirsi 1014D to dwukanałowy oscyloskop cyfrowy z wbudowanym generatorem sygnałów DDS. Urządzenie oferuje próbkowanie 1GSa/s oraz pasmo 100MHz. Kluczowe jest przestrzeganie zasad bezpieczeństwa: przy jednoczesnym użyciu obu kanałów, zaciski uziemiające sond muszą być połączone razem, aby uniknąć zwarcia wewnętrznych obwodów. Maksymalne napięcie wejściowe na złączu BNC wynosi 400V (przy sondzie 1x).

Opis urządzenia i interfejs

Urządzenie wyposażone jest w 7-calowy ekran LCD. Panel przedni zawiera pokrętła do regulacji pozycji pionowej/poziomej, czułości (skalowania) oraz wyzwalania. Przyciski funkcyjne F1-F6 umożliwiają szybki wybór parametrów pomiarowych, a przycisk [AUTO] automatycznie dostosowuje ustawienia do wykrytego sygnału.

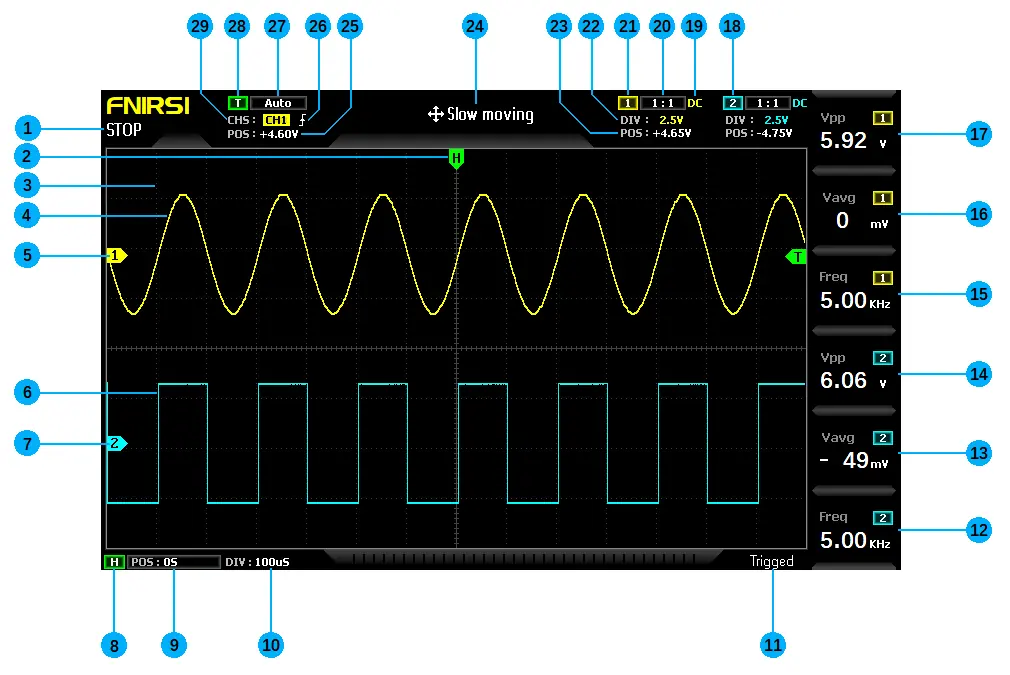

Schemat elementów wyświetlanych na ekranie oscyloskopu
Schemat elementów wyświetlanych na ekranie oscyloskopu

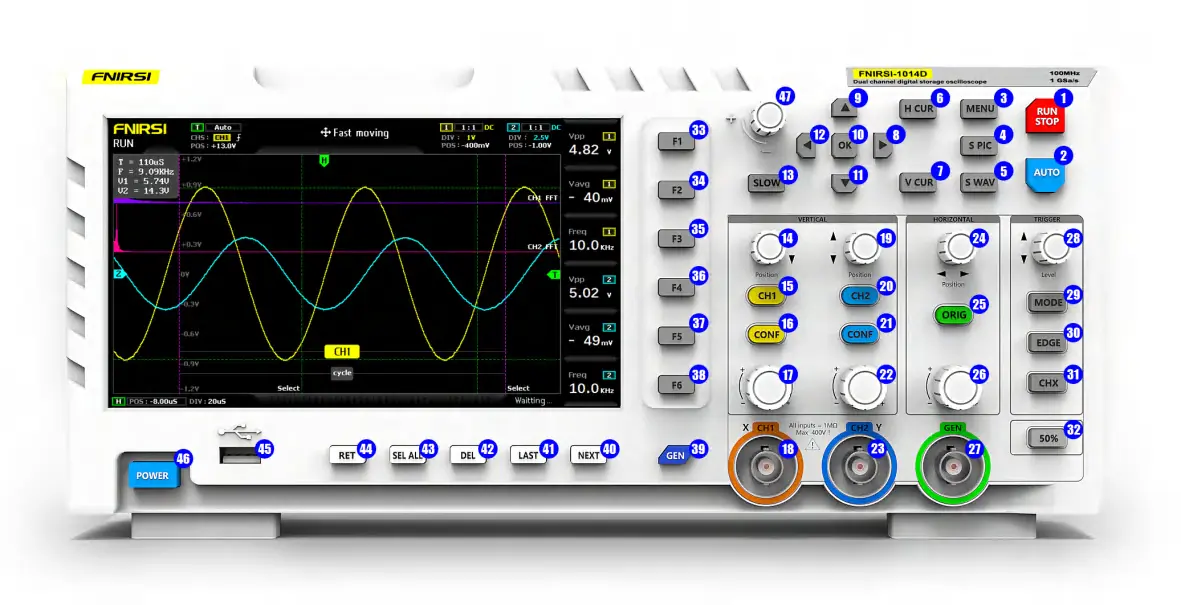

Schemat funkcji przycisków na panelu przednim
Schemat funkcji przycisków na panelu przednim

Obsługa oscyloskopu

  • Wybór kanału: Użyj przycisków [CH1] lub [CH2] do włączania/wyłączania wyświetlania przebiegów.
  • Sprzężenie: W menu [conf] można przełączać między trybami DC i AC.
  • Skalowanie: Użyj dużych pokręteł do zmiany czułości pionowej i podstawy czasu.
  • Wyzwalanie: Użyj przycisku [MODE] do wyboru trybu (auto, single, normal) oraz pokrętła wyzwalania do ustawienia poziomu napięcia.
  • Pomiary: Przycisk [H CUR] i [V CUR] aktywują kursory czasowe i napięciowe.

Generator sygnałów

Generator DDS pozwala na generowanie standardowych przebiegów oraz sygnałów zdefiniowanych przez użytkownika. Aby skonfigurować wyjście, naciśnij przycisk [Gen]. Możesz ustawić typ przebiegu, częstotliwość oraz wypełnienie (dla fali prostokątnej). Istnieje możliwość przechwycenia fragmentu przebiegu z oscyloskopu i wykorzystania go jako sygnału wyjściowego generatora.

Konserwacja i kalibracja

Jeśli wskaźnik 0V na ekranie nie pokrywa się z linią bazową przy odłączonej sondzie, należy wykonać kalibrację. W menu [menu] wybierz opcję [baseline calibration] i zatwierdź przyciskiem [OK].

Bezpieczeństwo

  • Nigdy nie podłączaj zacisków uziemiających sond do różnych potencjałów.
  • Używaj wyłącznie oryginalnego zasilacza.
  • Dla sygnałów wysokiej częstotliwości (>5MHz) lub wysokiego napięcia bezwzględnie używaj sond z tłumieniem 10x lub 100x.

Informacje o producencie

FNIRSI

Profil marki

Praktyczna pomoc

Typowe problemy

Brak przebiegu na ekranie (tylko linia)

Sprawdź, czy oscyloskop nie jest w trybie pauzy (przycisk RUN/STOP). Upewnij się, że źródło sygnału działa i sonda nie jest uszkodzona.

Wartość częstotliwości wynosi 0

Ustaw tryb wyzwalania na 'auto' i naciśnij [AUTO], aby uzyskać stabilny, pełny przebieg na ekranie.

Przebieg 'skacze' i nie można go ustabilizować

Wyreguluj poziom wyzwalania (zielona strzałka) lub włącz funkcję 'automatic 50%' w menu.

Pomiar napięcia 220V pokazuje wartości powyżej 600V

To normalne zjawisko dla napięcia szczytowego (Vpp) sygnału sinusoidalnego 220V RMS.

Przed użyciem

  • Sprawdź, czy zasilacz jest oryginalny.
  • Upewnij się, że sonda jest ustawiona na odpowiedni mnożnik (1x, 10x, 100x).
  • W przypadku pomiarów wysokiego napięcia (>40V) użyj sondy 10x lub 100x.
  • Przy pomiarze dwóch kanałów jednocześnie, połącz zaciski uziemiające sond.
  • Wykonaj kalibrację linii bazowej, jeśli wskaźnik 0V jest przesunięty.

Parametry w praktyce

Sprzężenie DC/AC
DC przepuszcza składową stałą i zmienną, AC blokuje składową stałą (odcina DC).

Ilustracje i schematy

  • Numery 1-29 na schemacie ekranu wskazują parametry takie jak: status pracy, pozycje wyzwalania, dane kanałów, czułość pionowa i podstawa czasu.
  • Numery 1-46 na schemacie panelu przedniego opisują przyciski sterujące, pokrętła regulacji, porty wejściowe BNC oraz port USB.

Zgodność modelu

  • Wymaga sond z pasmem co najmniej 100MHz.
  • Dla pomiarów sieci 220V wymagana jest sonda 100x (nie dołączona w standardzie).
  • Port USB służy do eksportu zrzutów ekranu do komputera.
