Instrukcja obsługi oscyloskopu Fnirsi 1014D

Szybki przewodnik po oscyloskopie Fnirsi 1014D: kompensacja sondy, specyfikacja techniczna, akcesoria oraz zasady gwarancji.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik użytkownika dla precyzyjnego oscyloskopu Fnirsi 1014D (2 kanały, 100 MHz). Instrukcja skupia się na przygotowaniu urządzenia do pracy, w tym na kluczowej procedurze kompensacji sondy, oraz zawiera specyfikację techniczną i informacje dotyczące gwarancji.

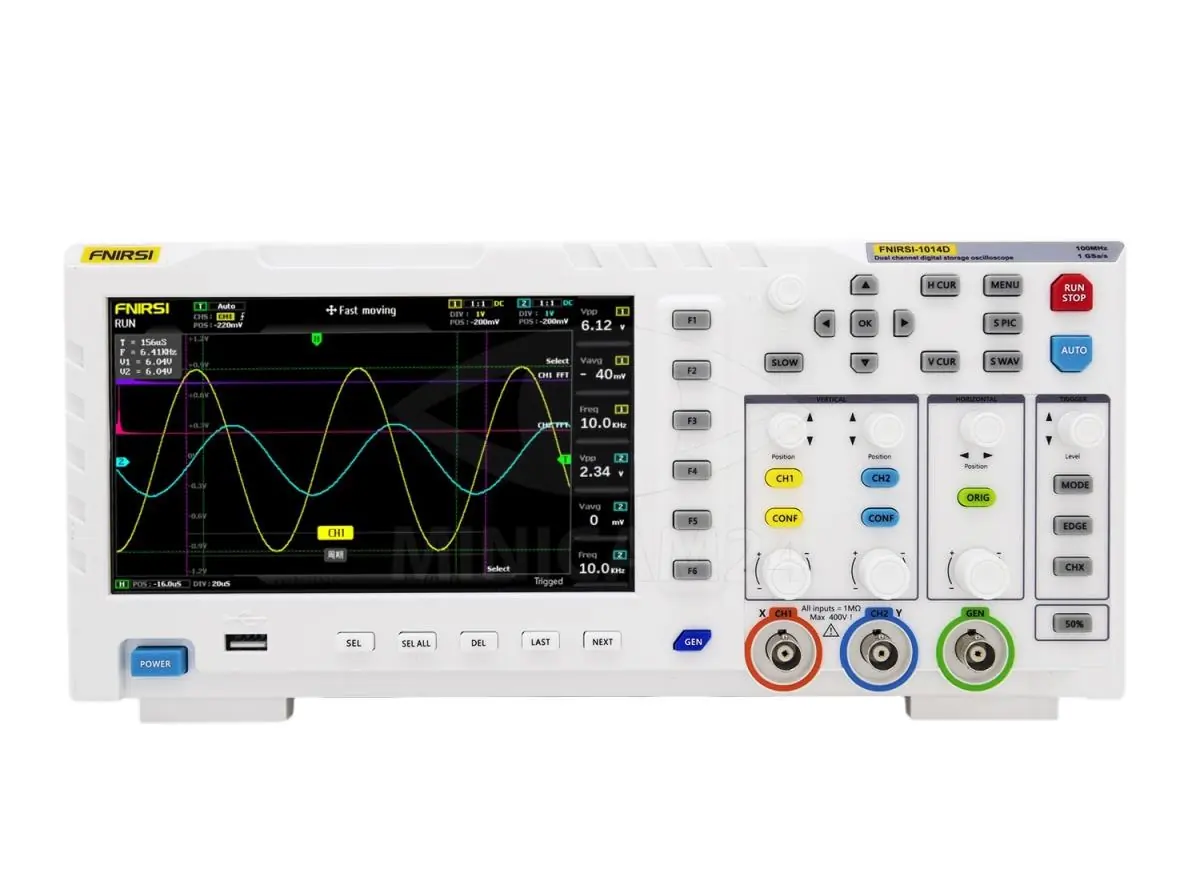

Panel przedni oscyloskopu Fnirsi 1014D
Panel przedni oscyloskopu Fnirsi 1014D

Częstotliwościowa kompensacja sondy

Przed przystąpieniem do pomiarów należy sprawdzić i wyregulować kompensację sondy:

Prawidłowy i nieprawidłowy przebieg kompensacji
Prawidłowy i nieprawidłowy przebieg kompensacji
  • Podłącz sondę do źródła sygnału (większość oscyloskopów posiada wbudowany sygnał prostokątny na przednim panelu).
  • Ustaw przełącznik na sondzie w pozycji 10X.
  • Reguluj trymer sondy za pomocą narzędzia dołączonego do zestawu, aż na wyświetlaczu pojawi się idealnie prostokątna fala z płaską górną krawędzią.

Akcesoria i wyposażenie

W skład zestawu wchodzą:

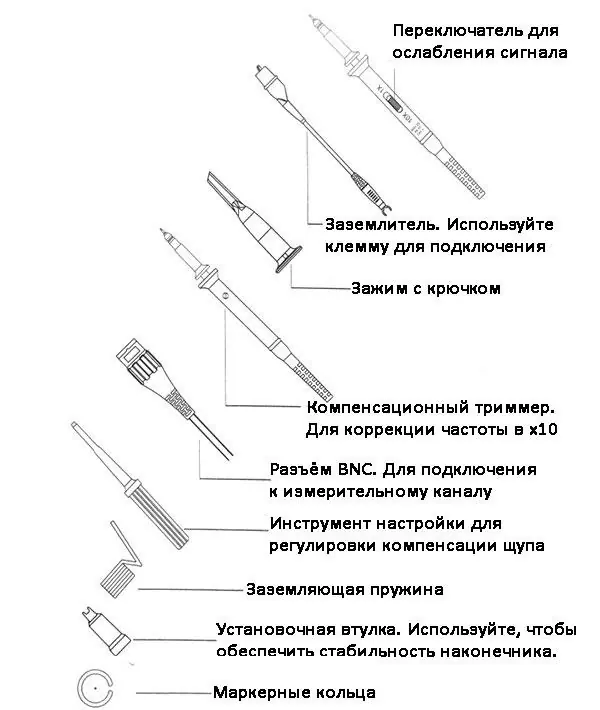

Elementy sondy pomiarowej
Elementy sondy pomiarowej
Tabela wyposażenia zestawu
Tabela wyposażenia zestawu
  • Zacisk z haczykiem (1 szt.)
  • Narzędzie do regulacji kompensacji (1 szt.)
  • Tuleja montażowa (2 szt.)
  • Pierścienie znacznikowe (8 szt.)
  • Przewód uziemiający (1 szt.)
  • Sprężyna uziemiająca (1 szt.)

Bezpieczeństwo

Urządzenie spełnia wymogi kategorii pomiarowej CAT II (IEC II), przeznaczonej do pracy w obwodach bezpośrednio podłączonych do instalacji niskonapięciowych. Sprzęt posiada podwójną lub wzmocnioną izolację. Należy używać urządzenia wyłącznie zgodnie z przeznaczeniem, aby uniknąć uszkodzeń.

Dane techniczne

Model 1014D charakteryzuje się pasmem 100 MHz, czasem narastania 3,5 ns oraz wejściową impedancją 1 MΩ / 10 MΩ. Maksymalne napięcie wejściowe wynosi 150V RMS dla trybu 1x oraz 300V RMS dla trybu 10x. Urządzenie pracuje w zakresie temperatur od -10°C do +55°C.

Gwarancja i serwis

W przypadku wykrycia wad, użytkownik ma prawo do wymiany towaru lub zwrotu kosztów zgodnie z przepisami prawa. W sprawach serwisowych można kontaktować się pod numerem infolinii 8-800-200-85-66 lub adresem e-mail [email protected]. Okres gwarancyjny nie przekracza 45 dni.

Informacje o producencie

FNIRSI

Profil marki

Praktyczna pomoc

Typowe problemy

Nierówny kształt fali prostokątnej na ekranie

Wymagana jest regulacja kompensacji sondy za pomocą trymera, aż fala będzie płaska.

Wykrycie wady w urządzeniu

Skontaktuj się z serwisem pod numerem 8-800-200-85-66 w celu zgłoszenia reklamacji.

Przed użyciem

  • Ustaw przełącznik sondy w pozycji 10X.
  • Podłącz sondę do terminala sygnału wzorcowego na panelu przednim.
  • Sprawdź, czy kształt fali na ekranie jest poprawny (płaska góra).
  • Upewnij się, że urządzenie pracuje w dopuszczalnym zakresie temperatur (-10°C do +55°C).

Parametry w praktyce

Pasmo (Bandwidth)
Dla modelu 1014D wynosi 100 MHz.
Maksymalne napięcie (10X)
Do 300V RMS.
Impedancja wejściowa
1 MΩ / 10 MΩ ±2%.

Ilustracje i schematy

  • Schemat kompensacji pokazuje trzy stany: nieprawidłowy (niedokompensowany), prawidłowy (płaska góra) oraz nieprawidłowy (przekompensowany).
  • Wykres zależności napięcia od częstotliwości ilustruje spadek dopuszczalnego napięcia RMS wraz ze wzrostem częstotliwości sygnału.

Zgodność modelu

  • Urządzenie spełnia normę bezpieczeństwa IEC61010-031.
  • Kategoria pomiarowa CAT II ogranicza użycie do instalacji niskonapięciowych.
