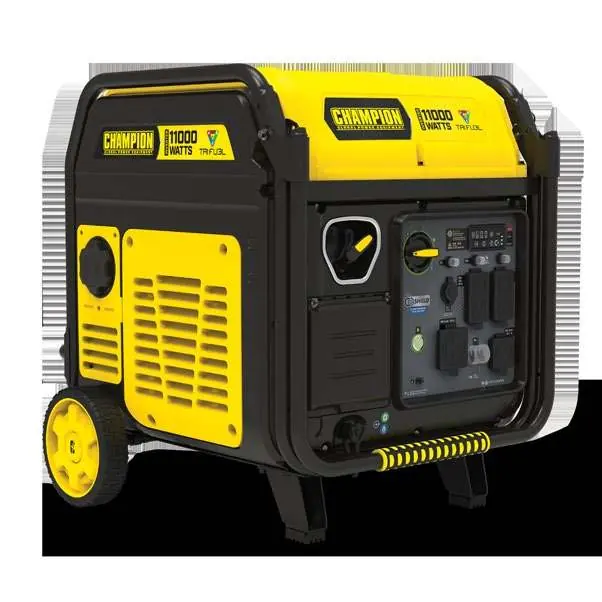

Instrukcja obsługi generatora inwerterowego Champion 11000W Trifuel
Szybki przewodnik uruchomienia i obsługi generatora inwerterowego Champion 11000W Trifuel (model 201423). Dowiedz się, jak przygotować urządzenie, podłączyć akumulator, dodać olej i paliwo oraz bezpiecznie uruchomić generator za pomocą...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją obsługi (Quick Start Guide) dla generatora inwerterowego Champion 11000W Trifuel (model 201423). Instrukcja zawiera kluczowe kroki przygotowania urządzenia do pracy, procedury uruchamiania oraz podstawowe zasady bezpieczeństwa. Dokument ten nie zastępuje pełnej instrukcji obsługi operatora, z którą należy się zapoznać przed użyciem urządzenia.
Bezpieczeństwo
- Używaj generatora wyłącznie na zewnątrz: Praca wewnątrz pomieszczeń (dom, garaż) grozi śmiercią z powodu zatrucia tlenkiem węgla, nawet przy otwartych oknach i drzwiach.
- Zachowaj odstęp: Utrzymuj wszystkie przedmioty w odległości co najmniej 1,5 m od generatora, aby uniknąć zapłonu materiałów palnych od gorącego tłumika.
- Ostrzeżenie: Nigdy nie uruchamiaj ani nie wyłączaj generatora, gdy podłączone są do niego urządzenia elektryczne.
Przygotowanie do pracy
- Montaż kół: Zamontuj zestaw kół zgodnie z instrukcją montażu.
- Podłączenie akumulatora: Przetnij opaski kablowe po obu stronach złącza akumulatora i mocno złącz obie połowy wtyku.
- Dodanie oleju: Użyj oleju 10W-30. Wlej maksymalnie 1100 ml (37.2 fl. oz.). Nie przepełniaj silnika.
- Ustawienie: Przenieś generator na zewnątrz, z dala od okien, drzwi i otworów wentylacyjnych.
Uruchamianie generatora
- Dodanie paliwa: Wybierz paliwo (benzyna, propan LPG lub gaz ziemny NG). W przypadku benzyny nie używaj paliwa E15 lub E85.
- Odłączenie urządzeń: Upewnij się, że żadne urządzenia elektryczne nie są podłączone do generatora.
- Procedura startu bezprzewodowego (Benzyna):
- Ustaw pokrętło wyboru paliwa w pozycji "GASOLINE RUN".
- Naciśnij raz przycisk kontroli zapłonu (ignition control button), aby wejść w tryb czuwania.
- Naciśnij i zwolnij przycisk "START" na pilocie zdalnego sterowania.
- Procedura startu bezprzewodowego (Propan/Gaz ziemny):
- Otwórz zawór butli z propanem lub zawór gazu ziemnego.
- Ustaw pokrętło wyboru paliwa w pozycji "PROPANE RUN" lub "NATURAL GAS RUN".
- Naciśnij raz przycisk kontroli zapłonu.
- Naciśnij i zwolnij przycisk "START" na pilocie.
Obsługa
Po uruchomieniu silnika upewnij się, że wszystkie wyłączniki automatyczne (circuit breakers) są w pozycji włączonej (ON). Dopiero wtedy możesz podłączyć urządzenia elektryczne do generatora.
Jeśli akumulator jest rozładowany, należy skorzystać z procedury ręcznego rozruchu opisanej w pełnej instrukcji obsługi.
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Generator nie uruchamia się przy użyciu pilota.
Sprawdź poziom naładowania akumulatora. Jeśli jest rozładowany, konieczne jest użycie procedury ręcznego rozruchu opisanej w pełnej instrukcji obsługi.
Brak zasilania w podłączonych urządzeniach.
Sprawdź, czy wszystkie wyłączniki automatyczne (circuit breakers) na panelu generatora są ustawione w pozycji ON (zamknięte).
Przed użyciem
- Zamontuj zestaw kół.
- Podłącz złącze akumulatora.
- Wlej olej silnikowy 10W-30 (maks. 1100 ml).
- Ustaw generator na zewnątrz, z dala od budynków.
- Wybierz odpowiednie paliwo (benzyna, propan lub gaz ziemny).
Parametry w praktyce
- Olej silnikowy
- Zalecany typ 10W-30, maksymalna pojemność 1100 ml.
- Paliwo benzynowe
- Nie używać paliw E15 lub E85.
Ilustracje i schematy
- Schemat montażu kół (krok 1).
- Schemat łączenia wtyków akumulatora (krok 2).
- Schemat wyboru paliwa i obsługi pilota (kroki 7a i 7b).
Zgodność modelu
- Generator obsługuje trzy rodzaje paliwa: benzynę, propan (LPG) oraz gaz ziemny (NG).
