Instrukcja części generatora Champion Power Equipment 201160 12000W
Znajdź szczegółowe schematy części, listy komponentów oraz schemat elektryczny dla generatora Champion Power Equipment 201160 12000W. Kompletny przewodnik po częściach zamiennych i budowie urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną instrukcją części (Parts Manual) dla generatora Champion Power Equipment 201160 o mocy 12 000 W. Instrukcja zawiera szczegółowe schematy rozstrzelone (exploded views) oraz listy części zamiennych dla wszystkich głównych podzespołów urządzenia. Dokument jest niezbędny do prawidłowej identyfikacji komponentów podczas naprawy lub konserwacji.
Jak korzystać z instrukcji części
Instrukcja została podzielona na sekcje odpowiadające głównym układom generatora. Aby znaleźć odpowiednią część:
- Znajdź diagram odpowiadający sekcji urządzenia, którą naprawiasz (np. silnik, panel sterowania).
- Zidentyfikuj numer części na rysunku (np. Figure A).
- Odszukaj ten sam numer w kolumnie '#' w tabeli części znajdującej się na stronie obok diagramu.
- Sprawdź opis części oraz numer katalogowy (Part Number) w tabeli, aby zamówić właściwy element.
Przegląd podzespołów
Instrukcja obejmuje następujące sekcje:
- Generator i rama: Ogólny schemat montażowy generatora oraz ramy.

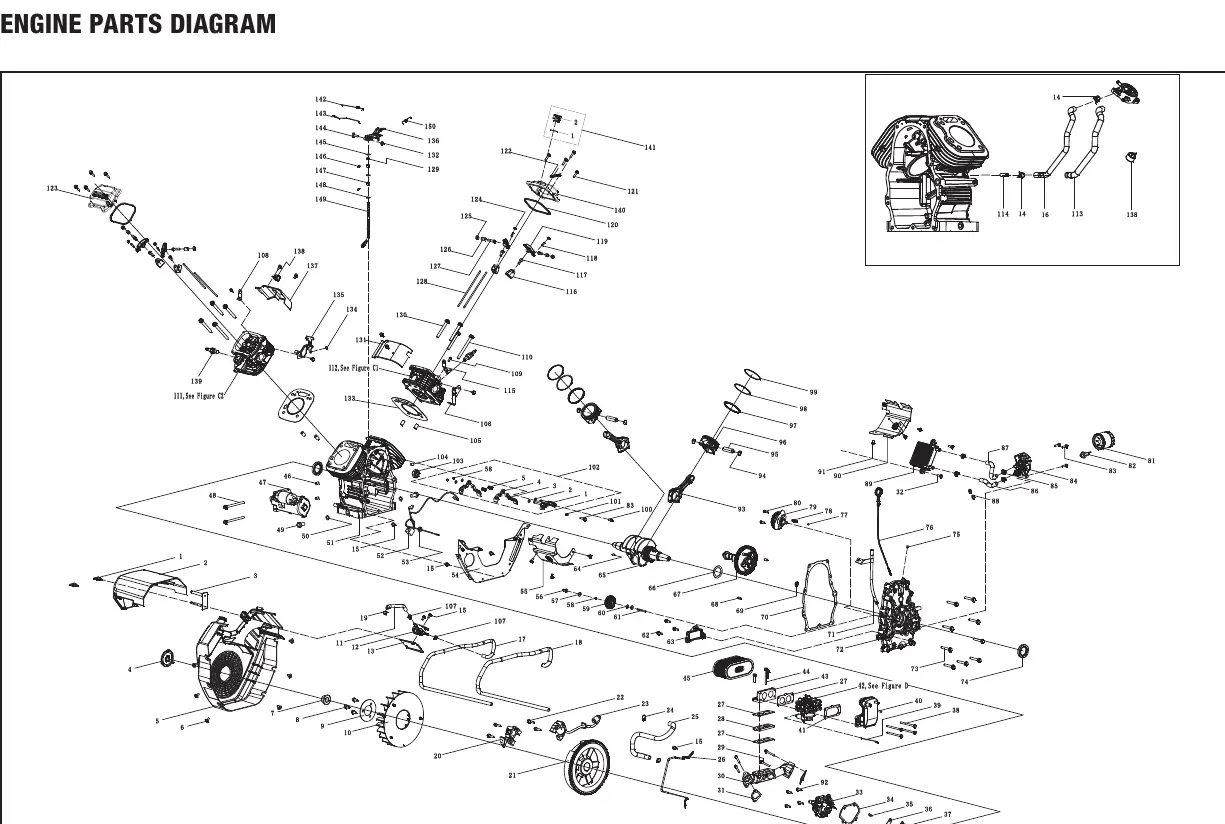

- Silnik: Szczegółowe diagramy silnika, głowic cylindrów (Cylinder Head 1 i 2), gaźnika oraz układu paliwowego.
- Alternator: Schemat budowy alternatora.

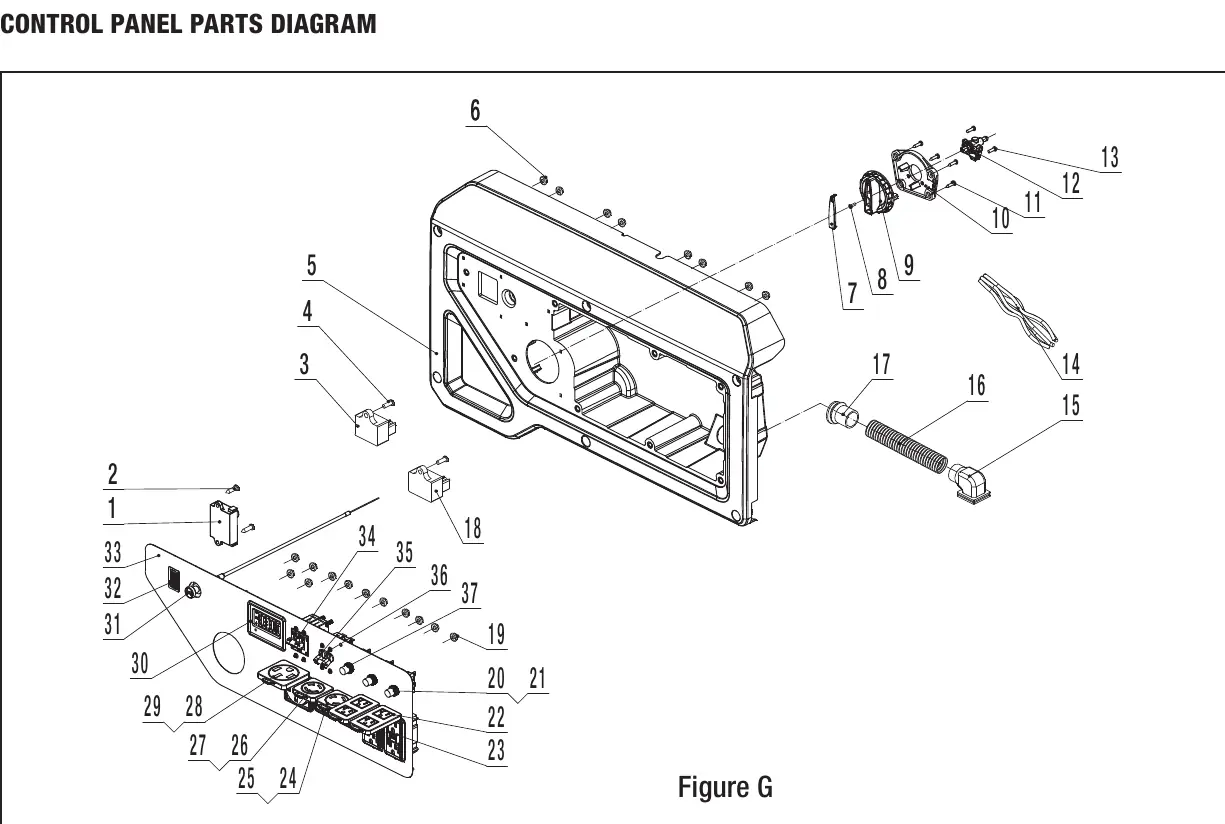

- Panel sterowania: Diagram elementów panelu sterowania, w tym gniazd, wyłączników i modułów.
Schemat elektryczny
Na stronie 23 znajduje się pełny schemat elektryczny (Wiring Diagram), który przedstawia połączenia między alternatorem, modułem CO, panelem sterowania, akumulatorem i silnikiem. Jest to kluczowe narzędzie przy diagnozowaniu usterek elektrycznych.
Zamawianie części
Aby zamówić części zamienne, należy skorzystać z numerów katalogowych (Part Number) podanych w tabelach. W przypadku pytań lub zamówień można odwiedzić stronę shop.championpowerequipment.com lub zadzwonić pod numer 1-877-338-0999.
Oficjalne zasoby z instrukcji
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Nie wiesz, jakiej części potrzebujesz?
Skorzystaj z diagramów rozstrzelonych (exploded views) w instrukcji, aby zidentyfikować numer części na rysunku, a następnie znajdź go w tabeli obok.
Potrzebujesz schematu elektrycznego?
Pełny schemat połączeń znajduje się na stronie 23 instrukcji.
Przed użyciem
- Sprawdź numer seryjny urządzenia (zakres Y2211120118+).
- Zidentyfikuj sekcję urządzenia, której dotyczy naprawa (np. silnik, panel sterowania).
- Porównaj numer części z tabeli z oznaczeniem na diagramie.
Ilustracje i schematy

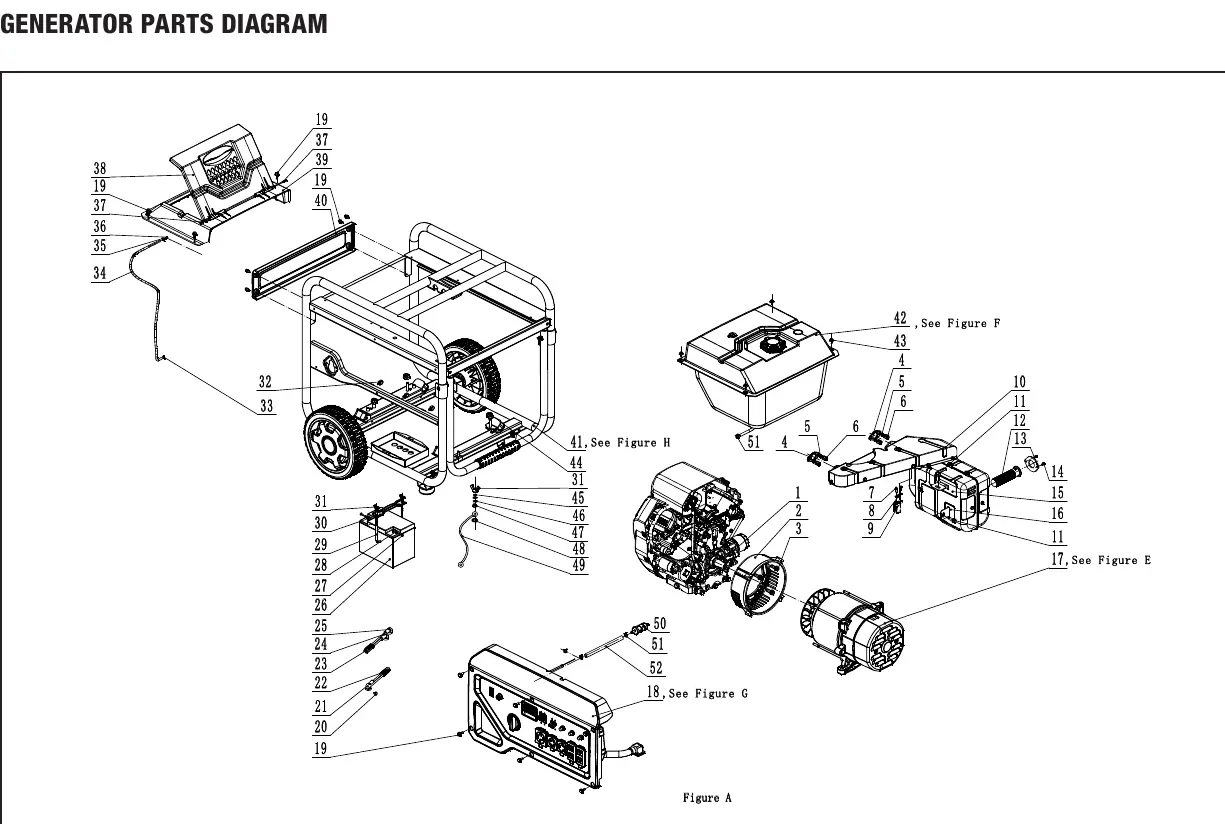

- Figure A-H: Przedstawiają rozstrzelone widoki (exploded views) podzespołów.
- Numery na diagramie: Odpowiadają numerom w kolumnie '#' w tabelach części.
Zgodność modelu
- Instrukcja dotyczy modelu 201160.
- Części mogą różnić się w zależności od wersji silnika i układu paliwowego.
